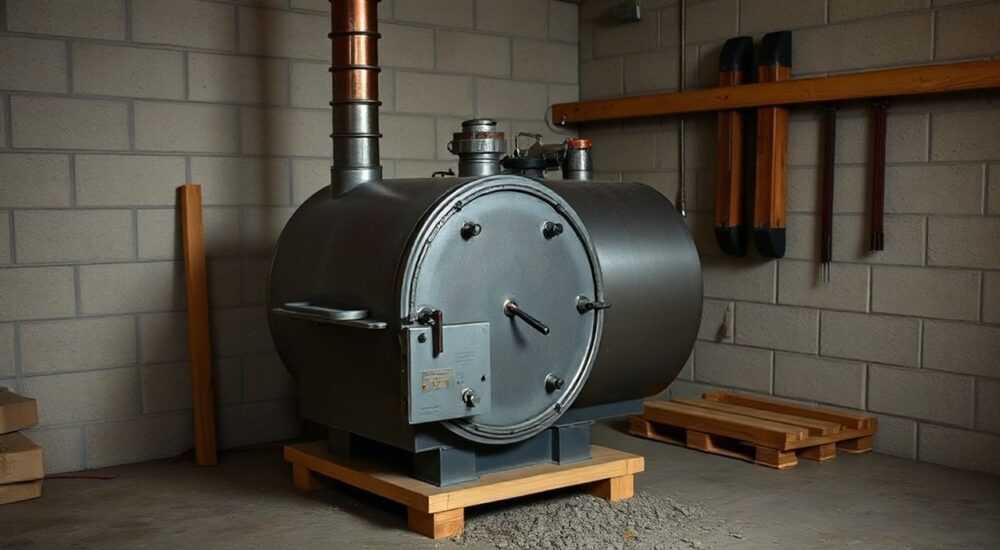

Как сделать твердотопливный котел

Твердотопливный котел — это эффективное и экономичное решение для отопления частного дома, особенно в регионах с нестабильным энергоснабжением или высокой стоимостью газа. Он работает на доступных видах топлива: дровах, угле, пеллетах, брикетах. Самостоятельное изготовление такого оборудования позволяет сэкономить до 60% по сравнению с покупкой готового агрегата, но требует знаний в области теплотехники, металлообработки и соблюдения норм безопасности.

Создание надежного и эффективного твердотопливного котла в домашних условиях — задача сложная, но выполнимая при наличии навыков сварки, понимания принципов теплообмена и термодинамики. За последние годы популярность самодельных котлов выросла на фоне роста цен на энергоносители и развития технологий длительного горения. Однако многие умельцы сталкиваются с проблемами: низкий КПД, перегрев, деформация корпуса, задымление помещения. Эти ошибки возникают из-за неправильного расчета объема топки, выбора материалов или нарушения технологии сборки.

В этой статье мы подробно разберем все этапы создания твердотопливного котла: от выбора типа и расчета параметров до пошаговой инструкции по сборке, проверке и запуску. Вы узнаете, какие материалы подходят, как повысить КПД, избежать распространенных ошибок и соответствовать требованиям пожарной безопасности. Также приведем экспертные рекомендации и ответы на самые частые вопросы.

Выбор типа твердотопливного котла

Перед началом работ необходимо определиться с типом котла. От этого зависит конструкция, принцип работы, КПД и удобство эксплуатации. Наиболее распространены три основных типа:

• Классический котел — простая конструкция с вертикальной загрузочной камерой. Топливо сгорает сверху вниз, тепло передается через стенки рубашки. КПД — 65–75%, требуется частая закладка (каждые 4–6 часов).
• Котел длительного горения (нижнее горение) — воздух подается снизу, процесс горения медленный, от 8 до 24 часов на одной закладке. Эффективен на дровах и пеллетах. Конструкция сложнее, но окупается экономией времени.
• Пиролизный котел — работает за счет газификации древесины при высокой температуре и недостатке кислорода. Древесный газ дожигается во вторичной камере, что повышает КПД до 85–90%. Требует точного контроля подачи воздуха и качественного топлива.

Выбор зависит от ваших потребностей. Если вы хотите минимального обслуживания — выбирайте пиролизный или котел длительного горения. Для временного использования или дачи подойдет классическая модель.

Сравнение типов котлов

Расчет мощности и параметров котла

Мощность котла напрямую влияет на комфорт в доме. Недостаточная — приведет к переохлаждению, избыточная — к перегреву и увеличению расхода топлива. Ориентировочный расчет: 1 кВт на 10 м² отапливаемой площади при высоте потолков до 3 метров.

Например, для дома 120 м² требуется котел мощностью около 12 кВт. Учитывайте климатические условия: в северных регионах добавляйте 20–30% к базовой мощности.

Рассчитаем основные параметры топочной камеры:

• Объем топки — 30–40 л на 1 кВт мощности. Для 12 кВт: 360–480 литров.
• Площадь колосниковой решетки — 0.02–0.03 м² на 1 кВт.
• Высота топки — не менее 50 см для полноценного горения.

Для водяной рубашки важно соотношение объема теплоносителя и мощности. Рекомендуется 10–15 литров воды на 1 кВт. Это обеспечит аккумулирование тепла и сглаживание температурных скачков.

Пример расчета для дома 150 м²

1. Необходимая мощность: 15 кВт (с поправкой на регион — 18 кВт).
2. Объем топки: 18 × 40 = 720 литров.
3. Площадь колосника: 18 × 0.025 = 0.45 м².
4. Объем водяной рубашки: 18 × 12 = 216 литров.

Материалы и инструменты для изготовления

Качество материалов — залог долговечности и безопасности. Основные требования:

• Сталь — марки Ст3 или 20, толщиной не менее 4 мм для корпуса и 6 мм для дна топки. Для пиролизных котлов — жаропрочная сталь 12Х18Н10Т.
• Колосниковая решетка — чугун или сталь 6 мм с отверстиями 8–12 мм (зазор для просыпания золы).
• Трубы — для дымохода диаметром 150–200 мм, сталь 3–4 мм.
• Изоляция — вермикулит, каолиновая вата или шамотный кирпич для обшивки топки.

Инструменты:

• Сварочный аппарат (MMA или полуавтомат).
• Болгарка с отрезными дисками по металлу.
• Сверлильный станок или дрель.
• Рулетка, уровень, угольник.
• Газовый ключ, плоскогубцы, молоток.

Пошаговая сборка котла

Рассмотрим сборку классического котла с водяной рубашкой — наиболее доступного для начинающих.

Шаг 1: Изготовление корпуса

1. Вырежьте два цилиндра: внешний (диаметр 500 мм) и внутренний (350 мм) из листовой стали.
2. Сварите внешний цилиндр — это будет корпус рубашки.
3. Внутренний цилиндр — топка. Приварите к нему дно из стали 6 мм.

Шаг 2: Установка топки и рубашки

1. Установите внутреннюю топку в корпус с зазором 75 мм по окружности.
2. Заварите верхний и нижний пояса, оставив отверстия для подачи воздуха и дымохода.
3. Приварите патрубки: обратку (внизу), подачу (вверху), дымоход (сбоку, на уровне 2/3 высоты).

Шаг 3: Колосниковая решетка и дверцы

1. Вырежьте отверстие в нижней части топки под колосник.
2. Установите решетку с наклоном 5° для удаления золы.
3. Сделайте две дверцы: загрузочную (40×30 см) и поддувальную (20×15 см).
4. Обеспечьте плотное прилегание с помощью уплотнителей из асбестового шнура.

Шаг 4: Теплоизоляция и покраска

1. Наружную поверхность обработайте антикоррозийной грунтовкой.
2. При необходимости утеплите рубашку минеральной ватой (не контактирует с металлом).
3. Покройте корпус термостойкой краской (до 600°C).

Тестирование и запуск котла

Перед подключением к системе отопления проведите пробный запуск на улице или в хорошо проветриваемом помещении.

Этапы тестирования:

• Загрузите 2–3 полена, подожгите снизу.
• Откройте поддувало на 1/3, контролируйте тягу.
• Проверьте нагрев рубашки: равномерный прогрев без «горячих пятен».
• Убедитесь, что дым не выходит через щели — все стыки должны быть герметичны.

Подключение к системе:

• Используйте трубы диаметром не менее 50 мм (лучше 63 мм — полипропилен).
• Установите группу безопасности: манометр, предохранительный клапан, воздухоотводчик.
• Заполните систему теплоносителем, удалите воздух.
• Запустите котел при минимальной нагрузке, постепенно увеличивая.

Как повысить КПД и эффективность

Даже простой котел можно модернизировать:

• Установка вторичного дожига — подача воздуха в верхнюю часть топки для сжигания пиролизных газов. Повышает КПД на 10–15%.
• Теплоаккумулятор — буферная емкость (500–1000 л), накапливающая тепло. Позволяет реже топить и использовать ночное электричество для насоса.
• Автоматика подачи воздуха — датчик температуры управляет вентилятором, поддерживая оптимальный режим горения.
• Облицовка шамотным кирпичом — удерживает тепло, способствует дожигу газов.

Ошибки, снижающие КПД:

• Слишком большое поддувало — избыток воздуха охлаждает топку.
• Плохая тяга — дым не уходит, снижается температура горения.
• Тонкие стенки — тепло уходит в помещение, а не в теплоноситель.
• Отсутствие теплоизоляции — потери до 15% тепла.

Экспертное мнение

Вопросы и ответы

Заключение

Создание твердотопливного котла своими руками — это возможность получить надежное отопление с минимальными финансовыми вложениями. Однако успех зависит не только от сварочных навыков, но и от правильного расчета, выбора материалов и соблюдения технологических норм. Главное — не экономить на качестве стали, не пренебрегать теплоизоляцией и обязательно проводить пробный запуск перед подключением к системе.

Современные решения — такие как вторичный дожиг, автоматика и теплоаккумулятор — позволяют значительно повысить комфорт и эффективность даже простого самодельного котла. При этом важно помнить: безопасность превыше всего. Любые утечки дыма, перегрев или деформация — повод остановить котел и устранить неисправность.

• Выбирайте тип котла исходя из своих потребностей: длительное горение — оптимальный баланс.
• Рассчитывайте мощность и объемы с запасом 10–15% на пиковые нагрузки.
• Используйте сталь толщиной от 4 мм и обязательно проверяйте швы на герметичность.
• Повышайте КПД за счет вторичного дожига, теплоаккумулятора и автоматики.
• Никогда не запускайте котел без тестирования и соблюдения мер пожарной безопасности.
