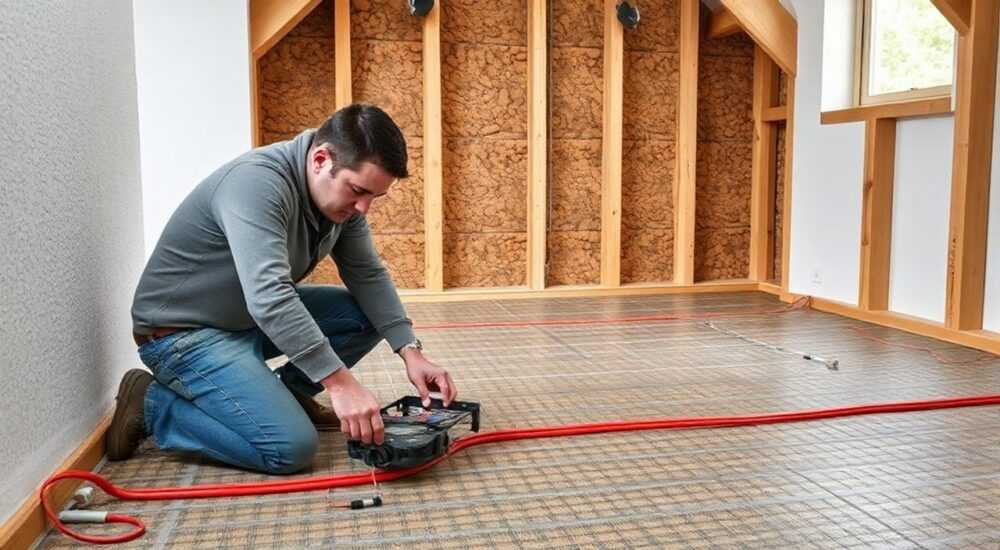

Как сделать водяной теплый пол в доме на сваях

В домах на сваях традиционные системы отопления, такие как радиаторы или бетонные стяжки, часто оказываются неэффективными или вовсе невозможными. Водяной теплый пол — одно из самых комфортных и энергоэффективных решений для таких строений, но его монтаж требует особого подхода. Главное — правильно спроектировать систему, выбрать легкие материалы и обеспечить надежную теплоизоляцию под полом. Успешная реализация возможна при соблюдении технологических норм и учете специфики свайного фундамента.

Особенности устройства водяного теплого пола на сваях

Дома на сваях — это легкие каркасные или деревянные постройки, опирающиеся на столбы, погруженные в грунт. Такой тип фундамента позволяет экономить на земляных работах и использовать строение на сложных почвах. Однако между полом и землей образуется воздушное пространство, которое необходимо учитывать при организации отопления.
Основная проблема — невозможность заливки тяжелой бетонной стяжки. Бетон весит около 500 кг на квадратный метр, а свайный фундамент рассчитан на значительно меньшие нагрузки. Кроме того, бетон замедляет прогрев помещения, что снижает эффективность всей системы.
Решение — использование облегченных систем теплого пола. Вместо цементно-песчаной стяжки применяют деревянные модули, экструдированный пенополистирол (XPS) или металлические распределительные пластины. Эти материалы обеспечивают равномерный прогрев, минимальный вес и быстрый отклик на изменение температуры.
Важно также организовать эффективную теплоизоляцию под полом. Без нее до 70% тепла будет уходить вниз, в подпольное пространство. Для этого используют утеплители с низкой теплопроводностью, например, XPS толщиной от 100 мм.

Когда водяной теплый пол оправдан?

Водяной теплый пол — идеальный выбор, если:

• Вы планируете постоянное проживание в доме и хотите комфортный микроклимат;
• У вас уже есть котел (газовый, электрический или твердотопливный);
• Вы стремитесь снизить расходы на отопление — водяной пол на 20–30% эффективнее радиаторов;
• Вы строите энергоэффективный дом (пассивный дом, low-energy building).

Если дом используется только сезонно, или вы не готовы к капитальным вложениям, стоит рассмотреть электрические теплые полы или инфракрасные пленки.

Проектирование системы: расчет и планирование

Перед началом монтажа необходимо создать проект системы водяного теплого пола. Это включает расчет теплопотерь, выбор схемы укладки труб, определение длины контуров и подбор оборудования.
Начните с анализа теплопотерь дома. Они зависят от климата, толщины стен, качества утепления, площади остекления. Средние теплопотери для хорошо утепленного каркасного дома — 50–80 Вт/м². В регионах с холодным климатом (например, Сибирь) этот показатель может достигать 100–120 Вт/м².
На основе этих данных рассчитывается мощность системы. Например, для комнаты 20 м² с потерями 80 Вт/м² требуется 1600 Вт тепла. Эта мощность должна покрываться теплым полом. При стандартной температуре теплоносителя 35–45 °C и шаге укладки 15 см, один погонный метр трубы диаметром 16 мм выдает около 80–100 Вт.

Как рассчитать длину контура?

Длина одного контура не должна превышать 80–100 метров. Превышение этой длины приводит к увеличению гидравлического сопротивления и неравномерному прогреву. Для больших помещений делают несколько контуров.
Формула:
Длина трубы = Площадь обогрева / Шаг укладки × 10
Например, для комнаты 15 м² и шага 15 см:
15 / 0,15 × 10 = 1000 погонных метров? Нет! Здесь ошибка. Правильно:
15 м² × (1 / 0,15 м) ≈ 100 метров трубы.
Также важно учитывать гидравлический баланс. Все контуры в системе должны быть примерно одинаковой длины (разница не более 15 метров), иначе короткие контуры будут перегреваться, а длинные — недогреваться.

Выбор схемы укладки

Существует три основные схемы:

• Змейка — простая, но создает перепад температур: начало контура горячее, конец — холоднее;
• Улитка (спираль) — равномерный прогрев, рекомендуется для жилых помещений;
• Комбинированная — по периметру «змейка» для компенсации потерь у окон, внутри — «улитка».

Для домов на сваях предпочтительна «улитка» — она минимизирует температурные градиенты и повышает комфорт.

Материалы и комплектующие: что выбрать?

Выбор материалов критически важен. От них зависит вес конструкции, скорость нагрева, долговечность и безопасность.

Облегченные системы теплого пола

Для свайных домов существуют три типа сборных систем:

1. Деревянная система — из OSB или фанеры с пазами под трубы. Вес — 15–20 кг/м². Быстро монтируется, но требует защиты от влаги.
2. Полистирольная система — модули из XPS с каналами для труб и алюминиевыми рассеивателями тепла. Вес — 8–12 кг/м². Лучший выбор по теплоотдаче и легкости.
3. Профильные маты — металлические или пластиковые направляющие, укладываемые на утеплитель. Требуют аккуратной укладки, но позволяют точно контролировать шаг.

Полистирольные системы (например, Uponor Unimat или Tece) — наиболее популярны. Они совмещают утеплитель, направляющие и отражатель в одном модуле.

Пошаговый монтаж водяного теплого пола

Монтаж проводится после завершения черновых работ: возведения стен, установки окон и кровли. Работы выполняются в следующем порядке:

Шаг 1: Подготовка основания

Под полом (между сваями) устанавливается ветрозащитная мембрана или закрывается цоколь. Затем на нижнюю обвязку (балки перекрытия) укладывается пароизоляция (полиэтилен 200 мкм). Это предотвратит попадание влаги из подполья в утеплитель.

Шаг 2: Укладка теплоизоляции

На балки укладывается XPS толщиной 100–150 мм. Плиты должны плотно прилегать друг к другу, швы проклеиваются армированным скотчем. При необходимости делается двухслойная укладка со смещением швов.

Шаг 3: Монтаж системы теплого пола

• Для деревянной системы — укладываются модули с пазами, фиксируются к балкам.
• Для полистирольной — модули стыкуются между собой, образуя ровную поверхность.
• Для профильных матов — они крепятся к утеплителю или балкам.

Шаг 4: Укладка труб

Труба укладывается по выбранной схеме («улитка» предпочтительна). Фиксируется в пазах или хомутами. На поворотах используются пластиковые уголки, чтобы не допустить перегиба. После укладки система опрессовывается давлением 4–6 атм на 24 часа.

Шаг 5: Подключение к коллектору

Каждый контур подключается к коллектору с расходомерами. Коллектор монтируется в шкафу или нише. Обратка и подача соединяются с котлом через группу безопасности и циркуляционный насос.

Шаг 6: Чистовой пол

Поверх системы укладывается финишное покрытие. Для деревянной системы — фанера 12 мм, затем ламинат. Для полистирольной — можно сразу укладывать ламинат или кварцвинил. Плитка требует дополнительной стяжки из легкого раствора (не более 30 кг/м²).

Типичные ошибки и как их избежать

Даже при правильном подходе можно допустить критические ошибки.

• Отсутствие теплоизоляции — до 70% тепла уходит в подполье. Решение: всегда используйте XPS толщиной не менее 100 мм.
• Неправильный расчет контуров — слишком длинные или разные по длине. Результат — холодные полы. Решение: используйте гидравлический расчет и коллектор с балансировкой.
• Игнорирование температурных швов — при нагреве система расширяется. Если не предусмотрены компенсаторы, возможны деформации. Решение: оставляйте зазоры 5–10 мм у стен.
• Неправильный выбор покрытия — ковролин или толстый линолеум блокируют тепло. Решение: используйте покрытия с классом «под теплый пол».
• Отсутствие автоматики — постоянная работа котла без терморегуляции ведет к перерасходу топлива. Решение: установите комнатные термостаты и погодозависимую автоматику.

Экспертное мнение

Вопросы и ответы

Заключение

Водяной теплый пол в доме на сваях — не просто возможен, а высокоэффективен при правильном подходе. Ключевые условия успеха: отказ от бетонной стяжки, использование легких модульных систем, качественная теплоизоляция и точный гидравлический расчет. Такая система обеспечивает равномерный комфортный обогрев, снижает расходы на отопление и повышает ценность недвижимости.

• Используйте облегченные системы — деревянные или полистирольные модули.
• Теплоизоляция под полом обязательна — минимум 100 мм XPS.
• Длина контура — не более 80–100 метров, с балансировкой.
• Опрессовка системы — необходимая проверка перед финишной отделкой.
• Автоматика и термостаты повысят комфорт и снизят расход топлива.
