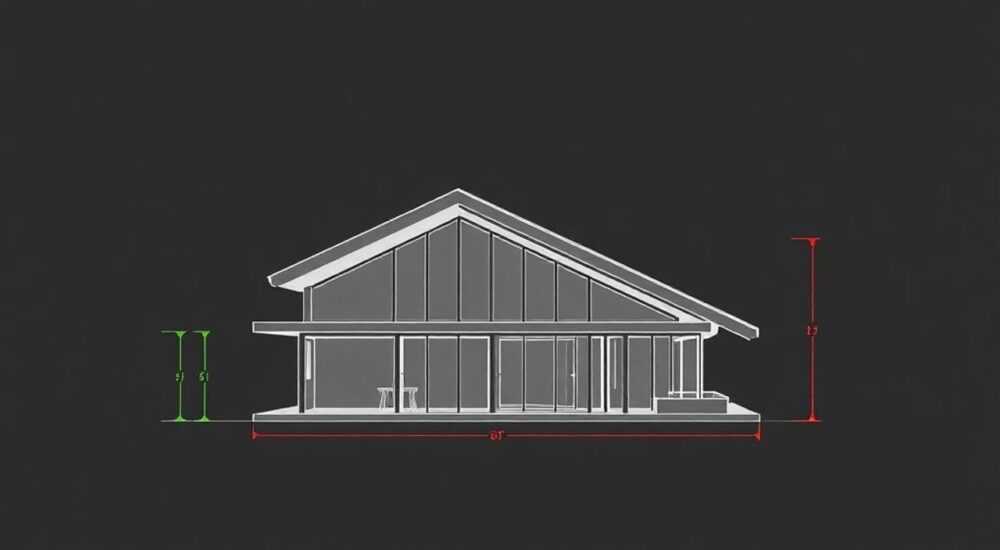

Как сделать выноску размера в автокаде

Выноска размера в AutoCAD — это элемент аннотации, который помогает точно указать габариты, расстояния или другие параметры объектов на чертеже. Создание выноски размера выполняется с помощью инструментов размерной геометрии, доступных в ленте «Аннотации» или через контекстное меню. Главное — правильно выбрать тип размера и настроить стиль, чтобы информация отображалась чётко и соответствовала стандартам.

В современном проектировании точность и читаемость чертежей играют ключевую роль. Автоматизация процессов в AutoCAD позволяет не только ускорить создание документации, но и минимизировать ошибки. Одним из важнейших элементов технического чертежа является размерная выноска — она передаёт количественные характеристики деталей, конструкций или архитектурных решений. Ошибки в простановке размеров могут привести к серьёзным последствиям на этапе производства или строительства, поэтому важно понимать, как правильно формировать и оформлять выноски в AutoCAD.
С развитием версий AutoCAD (включая 2024–2026) значительно улучшены инструменты аннотаций: появились динамические размеры, умные привязки, поддержка масштабируемых стилей и совместимость с BIM-процессами. Однако даже опытные пользователи сталкиваются с трудностями при настройке выносок, особенно при переключении между пространством модели и листа, или при использовании разных единиц измерения.

Типы размерных выносок в AutoCAD

AutoCAD предоставляет широкий набор инструментов для простановки размеров, каждый из которых предназначен для определённого типа геометрии и задач. Понимание различий между ними помогает выбрать наиболее подходящий способ аннотирования.
Линейные размеры используются для обозначения расстояний по горизонтали, вертикали или под заданным углом. Они наиболее распространены в машиностроении и строительстве. В AutoCAD можно выбрать подтипы: горизонтальный, вертикальный, повернутый и выровненный размер.
Угловые размеры применяются для указания величины угла между двумя линиями или тремя точками. Такой тип полезен при проектировании фасонных деталей, узлов соединений или архитектурных элементов сложной формы.
Диаметральные и радиусные размеры необходимы при работе с окружностями и дугами. Диаметральная выноска автоматически добавляет символ «Ø», а радиусная — префикс «R». Эти размеры особенно важны в деталировке круглых элементов.

Цепочные и базовые размеры позволяют проставлять серии размеров от одной базовой линии. Базовые размеры исключают накопление погрешностей, так как все отсчёты ведутся от одной точки. Цепочка же создаёт последовательную разметку, удобную для восприятия, но требует внимания к суммарному допуску.
Многоточечные выноски (выноски с лидерами) используются для пояснений, обозначения материалов, ссылок на спецификации. Они не измеряют расстояние, но связывают графический элемент с текстовой информацией.

Выбор типа зависит не только от геометрии, но и от стандарта оформления (ГОСТ, ISO, ANSI). Например, по ГОСТ 2.307-2011 размерные числа располагаются над размерной линией, а выносные линии выходят за неё на 1–5 мм.

Пошаговое создание выноски размера

Создание размерной выноски в AutoCAD — процесс, который можно разбить на несколько четких шагов. Даже новичок может выполнить его за пару минут, если следовать инструкции.

1. Перейдите во вкладку «Аннотации» на ленте. Здесь собраны все основные инструменты для простановки размеров. Убедитесь, что текущий стиль соответствует вашему проекту.
2. Выберите тип размера. Например, щелкните «Линейный» для горизонтальных или вертикальных расстояний. На панели появятся дополнительные опции: «Выровненный», «Повернутый» и др.
3. Укажите первую и вторую базовые точки. Это могут быть конечные точки отрезков, центры окружностей или произвольные узлы. Используйте объектную привязку (F3), чтобы точно попасть в нужную точку.
4. Укажите положение размерной линии. Перемещайте курсор вверх или вниз, чтобы задать отступ. Нажмите левую кнопку мыши, чтобы зафиксировать.
5. Отредактируйте текст при необходимости. После создания размера можно дважды щёлкнуть по числу, чтобы ввести корректировку, например, добавить допуск или заменить значение.

Если вы работаете с пространством листа, помните о масштабе видового экрана. Размеры должны быть аннотационными, чтобы корректно отображаться при печати. Для этого:

• Включите режим «Аннотационный» в свойствах стиля размеров.
• При создании размера убедитесь, что в строке состояния активирован значок «Аннотации».
• Добавьте нужные масштабы (например, 1:50, 1:100) через диалог «Масштабы аннотаций».

Для многоточечных выносок (MLEADER) алгоритм немного отличается:

Создание мультивыноски

1. Введите команду MLEADER или выберите «Мультивыноска» на панели.
2. Щелкните точку привязки на объекте.
3. Укажите положение стрелки или точки излома линии.
4. Введите текст в открывшемся окне редактора.
5. Подтвердите ввод — выноска будет создана с настройками по умолчанию.

Вы можете предварительно настроить шаблон выноски: выбрать стиль стрелки, форму рамки текста, высоту шрифта и другие параметры.

Настройка стилей размеров

Стиль размеров — это шаблон, определяющий внешний вид всех элементов выноски: шрифт, стрелки, выносные линии, масштаб, единицы измерения и многое другое. Работа без правильно настроенного стиля приводит к несоответствию стандартам и увеличивает время на правки.
Чтобы открыть редактор стилей, введите команду DIMSTYLE или нажмите «Управление стилями размеров» на вкладке «Аннотации». Здесь вы можете создать новый стиль, изменить существующий или установить текущий.
Основные параметры, которые необходимо настроить:

• Линии — цвет, тип и толщина размерных и выносных линий.
• Символы и стрелки — тип стрелки (закрашенная, открытая, точка), размер, наличие символа диаметра.
• Текст — шрифт, высота, цвет, расположение относительно линии, рамка вокруг текста.
• Размерные блоки — поведение при пересечении, масштабирование, аннотационность.
• Основные единицы — формат чисел (десятичный, дробный), точность, множитель масштаба.

Особое внимание уделите вкладке «Аннотации». Здесь можно включить опцию «Аннотационный», чтобы размеры автоматически масштабировались в зависимости от видового экрана. Это критично при подготовке комплектов чертежей с разными масштабами.

Создание пользовательского стиля

1. Откройте «Диспетчер стилей размеров».
2. Нажмите «Новый», задайте имя (например, «ГОСТ_2026»).
3. Выберите базовый стиль для копирования (например, «ISO-25»).
4. Настройте параметры по требованиям проекта.
5. Нажмите «Готово» и установите стиль как текущий.

Теперь все новые размеры будут создаваться с этими параметрами. Стиль можно экспортировать в файл .dws и использовать в других чертежах.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают ошибки при работе с размерами. Ниже — самые частые проблемы и способы их устранения.

• Размеры не масштабируются в видовых экранах. Причина — отсутствие аннотационного стиля. Решение: включите опцию «Аннотационный» в настройках стиля и добавьте нужные масштабы.
• Текст размера слишком маленький или большой. Это происходит при неправильной настройке высоты текста или глобального масштаба аннотаций. Убедитесь, что высота задана в миллиметрах, а не в условных единицах.
• Выносные линии не достигают объекта. Проверьте настройки смещения выносных линий (вкладка «Выносные линии» — «Смещение от линии»). Также может быть включена привязка к ближайшей точке.
• Размер показывает неверное значение. Возможные причины: неправильная единица измерения, масштаб объекта, использование блоков с масштабированием X/Y.
• Размеры перекрывают друг друга. Используйте команду DIMSPACE, чтобы автоматически выровнять размерные линии с заданным интервалом.

Как исправить «развалившиеся» размеры

Иногда после импорта чертежа или при смене стиля размеры теряют связь с объектами. Чтобы восстановить их:

1. Выделите проблемный размер.
2. Откройте палитру свойств (Ctrl+1).
3. В разделе «Геометрия» найдите параметры «Точка 1», «Точка 2».
4. Вручную укажите координаты или перепривяжите через контекстное меню.
5. При необходимости пересоздайте размер с нуля.

Экспертные рекомендации по эффективной размерной разметке

Для достижения максимальной точности и читаемости чертежа следует придерживаться ряда профессиональных принципов. Во-первых, всегда начинайте с настройки стиля размеров до начала разметки. Это экономит время и обеспечивает единообразие.
Во-вторых, используйте ассоциативные размеры. Они автоматически обновляются при изменении формы объекта, что особенно важно при итеративном проектировании. Отключайте ассоциативность только в крайних случаях.
В-третьих, группируйте размеры логически: сначала общие габариты, затем детальные, потом технологические. Избегайте перегруженности — если на одном виде более 20 размеров, рассмотрите возможность выноса на отдельный чертёж.
В-четвёртых, применяйте слои разумно. Размещайте размеры на отдельном слое (например, «ANNOT-DIMS»), чтобы легко управлять их видимостью, цветом и печатью.
В-пятых, используйте шаблоны чертежей (.dwt), в которых уже настроены стили, слои и масштабы. Это гарантирует соответствие всем корпоративным или отраслевым стандартам.

Вопросы и ответы

Заключение

Правильное создание выноски размера в AutoCAD — это не просто техническая операция, а важный этап подготовки качественного чертежа. От точности и читаемости размеров зависит успех всего проекта: от согласования документации до изготовления детали. Современные версии AutoCAD предлагают мощные инструменты для автоматизации, но их эффективность зависит от грамотной настройки и соблюдения стандартов.

• Выбирайте тип размера в зависимости от геометрии и стандарта.
• Всегда используйте настроенные аннотационные стили размеров.
• Применяйте ассоциативные размеры для динамического обновления.
• Контролируйте масштаб и отображение в видовых экранах.
• Регулярно проверяйте чертёж на соответствие нормативам и читаемость.
