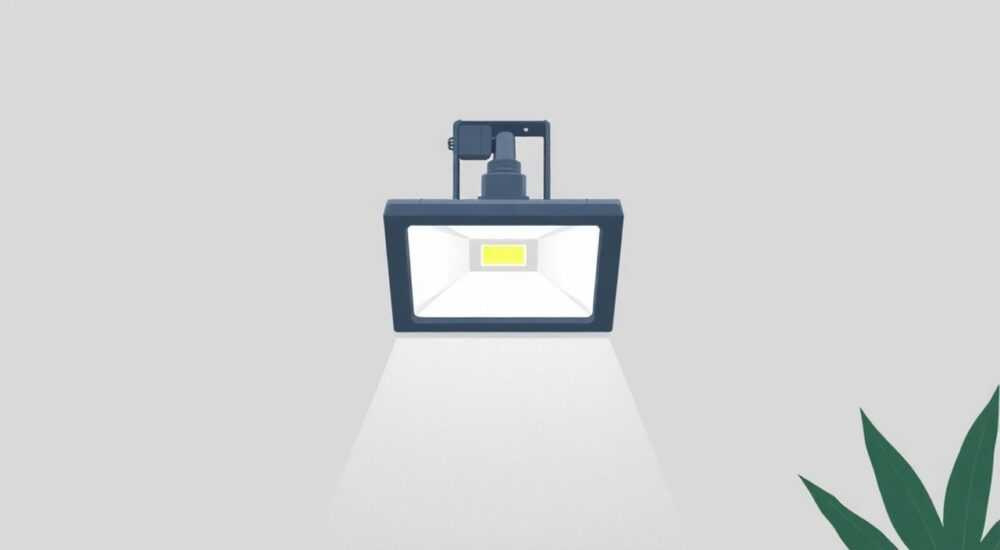

Как смонтировать прожектор на стену с фотореле

Прожектор с фотореле — это эффективное решение для автоматического освещения придомовой территории, подъездов, складов и других объектов. Установка такого устройства требует соблюдения технических норм, правильного выбора компонентов и аккуратного монтажа. Главное — обеспечить надёжное крепление, корректное подключение электрики и точную настройку датчика освещённости.

Выбор места установки: где и почему размещать прожектор

Расположение прожектора с фотореле напрямую влияет на его эффективность, долговечность и безопасность. Идеальное место — это стена, защищённая от прямого попадания атмосферных осадков, но при этом обеспечивающая широкий обзор охраняемой зоны. Чаще всего такие устройства устанавливают над входной дверью, на фасаде дома, возле ворот или на углу здания.
Учитывайте угол обзора датчика освещённости. Фотореле должно «видеть» естественный свет, но не быть ослеплённым светом от самого прожектора. Если датчик будет находиться в тени или, наоборот, постоянно получать отражённый свет, он начнёт срабатывать некорректно — либо не включаться ночью, либо не выключаться днём.
Оптимальная высота установки — от 2 до 3 метров. Это делает устройство недоступным для вандалов, но позволяет качественно освещать территорию. Избегайте мест с сильными воздушными потоками, такими как вентиляционные шахты или рядом с кондиционерами, поскольку пыль и влага могут повредить электронику.

Критерии выбора точки монтажа

• Обзор зоны: прожектор должен покрывать ключевые участки — дорожку, вход, ворота.
• Защита от влаги: используйте навес или карниз, если нет возможности установить под козырьком.
• Отсутствие помех: поблизости не должно быть других ярких источников света, которые могут мешать фотореле.
• Доступ к электропитанию: желательно, чтобы розетка или распределительная коробка находились в пределах 1–2 метров.

Необходимые инструменты и материалы: полный перечень

Перед началом работ подготовьте всё необходимое. Это сэкономит время и позволит избежать остановок в самый ответственный момент. Работа с электрикой требует особой внимательности, поэтому даже опытным мастерам стоит проверять комплектацию заранее.
Основной список инструментов:

• Перфоратор или ударная дрель (в зависимости от материала стены);
• Свёрла по бетону (6–8 мм);
• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Кусачки и stripper для зачистки проводов;
• Уровень строительный (пузырьковый или лазерный);
• Шуруповёрт (для удобства);
• Изолента или термоусадочные трубки.

Что касается материалов:

• Прожектор с фотореле (IP65 и выше для улицы);
• Кабель ВВГнг 3×1,5 мм² (для подключения);
• Гофрированная труба или кабель-канал (по желанию);
• Дюбели и саморезы (в зависимости от стены — бетон, кирпич, дерево);
• Герметичные кабельные вводы (сальники);
• Распределительная коробка (влагозащищённая);
• Зажимы WAGO или клеммные колодки.

Монтаж крепления на стену: пошаговая инструкция

Правильное крепление — основа долгой службы прожектора. Даже самое надёжное устройство может выйти из строя, если оно болтается или неплотно прилегает к стене. Особенно это важно при сильном ветре или в регионах с обильными осадками.

1. Отключите электропитание. Перед любыми работами убедитесь, что линия обесточена. Проверьте напряжение индикаторной отвёрткой.
2. Разметьте точки крепления. Приложите кронштейн прожектора к стене и отметьте места сверления с помощью карандаша. Используйте уровень — наклон более 5° может нарушить направление света.
3. Просверлите отверстия. Возьмите сверло нужного диаметра (обычно 6–8 мм) и сделайте отверстия на глубину дюбеля. Для бетона — только перфоратор, для дерева — обычная дрель.
4. Установите дюбели. Вставьте пластиковые или металлические дюбели в отверстия. Убедитесь, что они плотно сидят.
5. Закрепите кронштейн. Наденьте кронштейн на саморезы и затяните их ключом или шуруповёртом. Не перетягивайте — можно повредить резьбу.
6. Проверьте устойчивость. Потрясите конструкцию — она не должна шататься. Если есть люфт — переустановите крепление.

После установки кронштейна можно временно закрепить прожектор, чтобы оценить угол освещения. При необходимости отрегулируйте положение до окончательной фиксации.

Подключение прожектора с фотореле: электрика без ошибок

Этот этап требует максимальной концентрации. Неправильное подключение может привести к короткому замыканию, выходу из строя электроники или поражению током. Даже если вы уверены в своих силах, лучше перепроверить каждое соединение.
Стандартная схема подключения:

• Коричневый (или красный) провод — фаза (L). Подключается к фазному проводу сети.
• Синий провод — ноль (N). Соединяется с нулевым проводом.
• Жёлто-зелёный провод — заземление (PE). Обязательно подключайте, особенно на улице.

Фотореле обычно имеет три вывода:

• Вход фазы (от сети);
• Выход фазы (на нагрузку — прожектор);
• Ноль (общий).

Если прожектор и фотореле выполнены в одном корпусе, схема упрощается. Вам нужно просто подать питание на соответствующие клеммы. Но если используется внешнее фотореле, его нужно установить отдельно, также в месте, защищённом от света прожектора.

Типичная схема подключения (внешнее фотореле)

1. Фаза из сети → вход фотореле.
2. Выход фотореле → фаза на прожектор.
3. Ноль из сети → ноль на прожектор.
4. Заземление → корпус прожектора.

После подключения убедитесь, что все контакты изолированы, а крышка корпуса плотно закрыта. Используйте сальники для ввода кабеля — это предотвратит попадание влаги внутрь.

Настройка фотореле и тестирование работы

После монтажа и подключения наступает этап настройки. Большинство современных фотореле имеют регулировку чувствительности — это позволяет настроить момент включения в зависимости от уровня освещённости.
Обычно на корпусе есть миниатюрный потенциометр с маркировкой «SENS», «LUX» или «Освещённость». Поворачивая его:

• По часовой стрелке — увеличиваете чувствительность (включается при большем уровне света, например, в пасмурный день);
• Против часовой — уменьшаете (включается только в полной темноте).

Рекомендуется выставить среднее положение и протестировать работу вечером или сымитировать темноту, закрыв датчик рукой или чёрным пакетом. Прожектор должен включиться через 5–10 секунд.

Тестирование:

1. Закройте датчик — прожектор должен включиться.
2. Откройте — через 10–30 секунд должен выключиться.
3. Проверьте работу в течение нескольких дней при разных погодных условиях.

Если прожектор не реагирует — проверьте:

• Подачу напряжения;
• Правильность подключения;
• Целостность проводов;
• Положение регулятора чувствительности.

Частые ошибки и как их избежать

Даже опытные мастера допускают типичные ошибки при монтаже. Знание этих «ловушек» поможет вам с первого раза установить прожектор правильно.

1. Неправильное расположение фотореле

Если датчик «видит» свет от самого прожектора, он будет постоянно включаться и выключаться. Это называется эффектом автоколебаний.
Решение: направьте фотореле в сторону от светового пятна, используйте козырёк или установите датчик на отдельной мачте.

2. Отсутствие заземления

Многие игнорируют жёлто-зелёный провод, считая его лишним. На улице это опасно — возможен пробой на корпус при скачках напряжения.
Решение: всегда подключайте заземление, особенно для металлических корпусов.

3. Использование неподходящего кабеля

Применение внутреннего кабеля (например, ПУНП) на улице приводит к быстрому разрушению изоляции.
Решение: используйте только кабели с маркировкой «нг» (не распространяющие горение) и «LS» (мало дымящие).

4. Слишком низкая установка

На высоте ниже 2 метров устройство становится доступным для вандалов и может слепить прохожих.
Решение: соблюдайте рекомендованную высоту 2–3 метра.

5. Отсутствие защиты кабеля

Открытый провод легко повредить при уборке, стрижке травы или мытье фасада.
Решение: прокладывайте кабель в гофре или кабель-канале.

Экспертное мнение

Также Дмитрий отмечает важность IP-рейтинга: «Для уличного использования выбирайте устройства с IP65 и выше. IP67 — ещё лучше, особенно если прожектор установлен под открытым небом.»

Вопросы и ответы

Заключение

Монтаж прожектора с фотореле — задача, требующая внимания к деталям, но вполне выполнимая своими силами. Ключ к успеху — правильный выбор места, качественные материалы и строгое соблюдение схемы подключения. Автоматическое освещение не только повышает комфорт, но и усиливает безопасность вашего дома.

• Устанавливайте прожектор на высоте 2–3 м с учётом обзора и защиты от влаги.
• Подключайте строго по схеме: фаза через фотореле, ноль напрямую, заземление обязательно.
• Используйте качественные кабели и средства защиты (гофра, сальники, WAGO).
• Настройте чувствительность фотореле и протестируйте работу в реальных условиях.
• Избегайте типичных ошибок — особенно неправильного расположения датчика и отсутствия заземления.
