Как снять трехходовой клапан на котле аристон

Трехходовой клапан в газовом котле Ariston отвечает за распределение потоков теплоносителя между системой отопления и контуром горячего водоснабжения. Его демонтаж может потребоваться при неисправности, замене или профилактическом обслуживании. Процедура требует осторожности: необходимо перекрыть подачу газа и воды, слить теплоноситель, отключить электрические соединения и аккуратно разобрать узел, чтобы не повредить резьбу или соседние компоненты.

Газовые котлы Ariston — одни из самых распространённых в частном секторе и многоквартирных домах стран СНГ. Благодаря надёжной конструкции и доступному сервису они пользуются доверием пользователей. Однако даже самые качественные устройства со временем нуждаются в ремонте. Одной из типичных неисправностей становится выход из строя трехходового клапана — механизма, который управляет направлением движения теплоносителя. Если котёл не переключается между отоплением и ГВС, греет воду медленно или шумит при работе, вероятна поломка именно этого узла. Замена клапана начинается с его демонтажа — процесса, который по силам выполнить самостоятельно, но только при соблюдении техники безопасности и чёткой последовательности действий.

Значение трехходового клапана в системе котла Ariston

Трехходовой клапан — это ключевой элемент в двухконтурных котлах, таких как модели серии Genus EVO, Clas, Uno или BS II. Он позволяет одной камере сгорания обеспечивать как обогрев помещений, так и подачу горячей воды. Устройство работает по принципу перераспределения потока: когда вы открываете кран с горячей водой, клапан переключает движение теплоносителя с системы отопления на вторичный теплообменник ГВС.

Клапан состоит из корпуса, штока с заслонкой и электропривода (сервопривода), который управляется платой автоматики. При подаче сигнала сервопривод поворачивает заслонку, открывая путь для воды в нужный контур. Такое решение позволяет экономить топливо и упрощает конструкцию котла.

Если клапан заклинивает, не до конца переключается или начинает пропускать воду в оба контура одновременно, возникают проблемы: батареи остаются холодными, а вода в кране нагревается нестабильно. В таких случаях необходима диагностика и, чаще всего, замена узла.

Подготовка к демонтажу: что нужно сделать до начала работ

Прежде чем приступать к разборке котла, важно подготовиться. Неподготовленный ремонт может привести к протечкам, повреждению оборудования или травмам. Первое, что нужно сделать — полностью обесточить котёл. Отключите питание на автомате в щитке, а не просто выключите кнопку на передней панели.

Далее перекройте подачу газа. Для этого закройте кран на газопроводе перед котлом. Это обязательная мера безопасности: даже если вы не планируете снимать газовый блок, рядом могут быть общие трубопроводы.

Теперь займитесь системой отопления. Перекройте запорные краны на подающей и обратной линиях. Обычно они установлены непосредственно перед котлом. После этого нужно слить теплоноситель. Подключите шланг к сливному крану (часто находится внизу корпуса) и опустошите систему в подходящую ёмкость. Убедитесь, что вода перестала капать — остаточная влага может вылиться при разборке.

Необходимые инструменты и материалы

• Разводной или накидной ключ (размер зависит от модели — чаще 13–17 мм);
• Торцевой ключ или головка на 4 мм (для снятия клемм);
• Отвёртка (плоская и крестовая);
• Ёмкость для слива теплоносителя (не менее 5 литров);
• Ветошь или салфетки;
• Новый уплотнительный материал (паронитовые прокладки или ФУМ-лента);
• Пластиковый контейнер для мелких деталей.

Пошаговые действия по снятию трехходового клапана

Теперь, когда всё готово, можно переходить к демонтажу. Действуйте пошагово, не торопясь. Ошибки на этом этапе могут привести к необходимости замены дополнительных компонентов.

1. Снимите лицевую панель котла. Открутите винты по бокам или сверху корпуса. Аккуратно отложите панель, не повредив провода дисплея или кнопок.

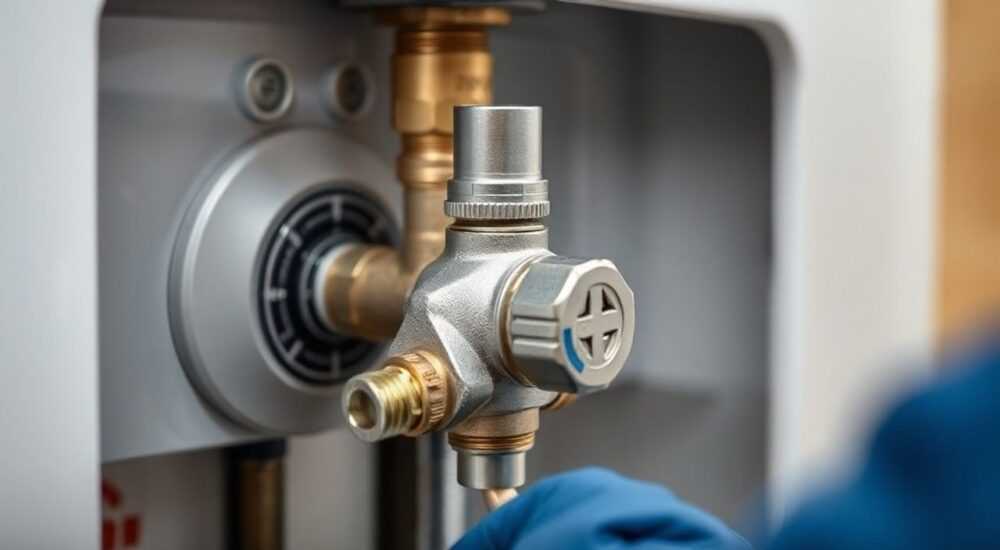

2. Найдите трехходовой клапан. Он расположен в нижней части котла, рядом с насосом и гидравлической группой. Выглядит как металлический корпус с двумя или тремя патрубками и электрическим разъёмом.
3. Отключите электрические контакты. Аккуратно отсоедините разъём, нажав на фиксатор. Не тяните за провода — можно повредить контакт.
4. Открутите крепления патрубков. Используя два ключа, один из которых фиксирует корпус клапана, а второй откручивает гайку, ослабьте соединения. Делайте это медленно, чтобы не сорвать резьбу.
5. Извлеките клапан. После отсоединения всех трубок аккуратно вытяните узел из посадочного места. Иногда он «прикипает» из-за накипи — в этом случае слегка покачайте его из стороны в сторону.

Осмотр и диагностика старого клапана

После извлечения осмотрите устройство. Проверьте:

• Наличие трещин или коррозии на корпусе;
• Состояние штока — он должен двигаться плавно, без люфта;
• Целостность уплотнительных колец и прокладок;
• Следы подтёков — особенно вокруг патрубков.

Если шток не двигается или двигается с трудом, велика вероятность, что внутри скопилась накипь или произошло механическое повреждение. В таких случаях ремонт невозможен — требуется замена.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты при демонтаже. Вот наиболее распространённые из них:

• Не слили теплоноситель полностью. Остаточная вода выливается при разборке, заливая пол и электронику. Всегда проверяйте, что система пуста.
• Использовали один ключ вместо двух. При откручивании гаек всегда фиксируйте корпус клапана вторым ключом. Иначе можно повредить патрубки или сам котёл.
• Повредили электрические контакты. Тянуть за провода — грубая ошибка. Разъём должен отщёлкиваться аккуратно.
• Потеряли мелкие детали. Прокладки, шайбы, винты — всё это легко потерять. Храните всё в одном контейнере с маркировкой.
• Не проверили совместимость нового клапана. Не все трехходовые клапаны взаимозаменяемы. Уточняйте модель и артикул на сайте Ariston или в сервисной документации.

Установка нового клапана: важные нюансы

После демонтажа старого узла можно устанавливать новый. Этот этап не менее ответственный. Начните с проверки комплектации: убедитесь, что в коробке есть все прокладки, крепёж и инструкция.

Правила монтажа

• Очистите посадочные поверхности от остатков старой прокладки и накипи. Используйте пластиковую лопатку — металлические инструменты могут повредить поверхность.
• Установите новые уплотнители. Если используются паронитовые прокладки, не перетягивайте гайки — это приведёт к деформации.
• Вставьте клапан в посадочное место, совместив патрубки. Закрепите его, предварительно накрутив гайки вручную.
• Затяните соединения ключами, используя два инструмента: один фиксирует, второй затягивает. Момент затяжки — умеренный, без фанатизма.
• Подключите электрический разъём. Убедитесь, что он плотно вошёл в гнездо и зафиксировался.

После установки закройте сливной кран, откройте запорные вентили на трубах отопления и медленно заполните систему водой. Проследите за давлением — оно должно подняться до 1,0–1,5 бар. Проверьте все соединения на предмет подтёков.

Теперь можно включить питание котла и подать газ. Запустите котёл в тестовом режиме: включите горячую воду и наблюдайте за переключением. На дисплее не должно быть ошибок, а работа должна быть стабильной.

Экспертное мнение

Интервью с Сергеем Морозовым, главным инженером сервисной службы «ТеплоДом», стаж работы с котлами Ariston — 15 лет

— Сергей, насколько часто вы сталкиваетесь с поломками трехходовых клапанов?

«Около 20% всех вызовов на двухконтурные котлы Ariston связаны с этой деталью. Чаще всего — на моделях старше 5 лет, особенно при использовании жёсткой воды.»

— Что вы посоветуете владельцам перед тем, как снимать клапан самостоятельно?

«Не спешите. Часто проблема не в самом клапане, а в его приводе или плате управления. Перед демонтажом проверьте напряжение на разъёме. Если нет сигнала — возможно, дело в электронике. Также рекомендую установить фильтр грубой очистки на подачу — это продлит жизнь клапану.»

— Есть ли альтернативы оригинальным клапанам?

«Да, существуют универсальные аналоги, но я бы не советовал их использовать. Оригинальный клапан точно соответствует гидравлическому сопротивлению и алгоритму работы котла. Аналог может вызвать сбои в автоматике. Лучше переплатить, чем потом тратиться на повторный ремонт.»

Вопросы и ответы

Заключение

Снятие трехходового клапана на котле Ariston — задача, требующая внимательности, базовых навыков и соблюдения техники безопасности. Главное — не торопиться, действовать по плану и помнить, что любая ошибка может привести к серьёзным последствиям: от протечки до выхода из строя всей гидравлической группы.

• Всегда отключайте газ, воду и электричество перед началом работ.
• Сливайте теплоноситель полностью — остаточная влага опасна.
• Используйте два ключа при откручивании гаек — это защитит резьбу.
• Фиксируйте положение проводов и патрубков перед разборкой.
• Выбирайте оригинальные запчасти — они гарантируют совместимость и долгий срок службы.
