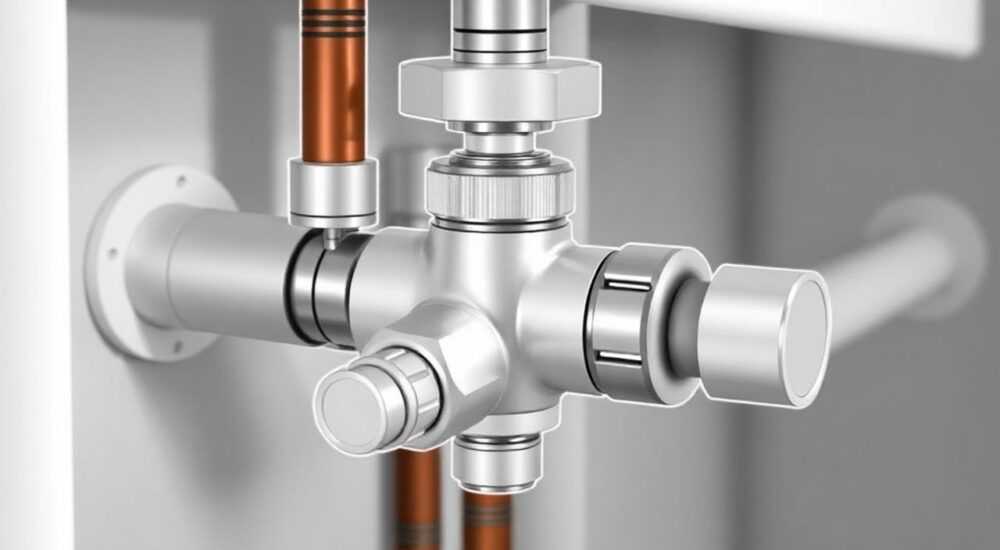

Как снять трехходовой клапан на котле навьен

Снятие трехходового клапана на котле Navien — ответственная задача, требующая технических знаний и соблюдения мер безопасности. Неправильное выполнение может привести к утечке теплоносителя, повреждению оборудования или выходу системы отопления из строя. Главная рекомендация: перед началом работ обязательно отключите подачу газа и электричества, сбросьте давление в системе и слейте воду.

Котлы Navien — это надежные газовые агрегаты, широко применяемые в частных домах и квартирах. Одной из ключевых деталей их конструкции является трехходовой клапан, отвечающий за распределение потоков теплоносителя между контуром отопления и ГВС (горячее водоснабжение). Со временем этот элемент может выйти из строя: появляются шумы, неравномерный нагрев радиаторов, проблемы с переключением режимов. В таких случаях требуется диагностика и, при необходимости, замена клапана. Однако перед тем как его заменить, нужно правильно снять старый узел.

Особенность трехходового клапана в том, что он работает под давлением и в условиях постоянного температурного воздействия. Это делает его уязвимым к износу уплотнителей, коррозии и механическим повреждениям. Своевременное обслуживание позволяет избежать серьезных поломок, но если ремонт не помогает, единственный выход — демонтаж и установка нового клапана. Процедура кажется простой, но требует точности и последовательности.

Что такое трехходовой клапан и зачем он нужен

Трехходовой клапан — это устройство, которое управляет направлением потока теплоносителя в двухконтурном котле. Он имеет три патрубка: один входной (от теплообменника) и два выходных — к системе отопления и к контуру горячего водоснабжения. В зависимости от режима работы котла, клапан перенаправляет горячую воду либо на радиаторы, либо в бойлер/проточный нагреватель.

Принцип работы основан на перемещении штока или поворотном механизме, который регулируется термоголовкой или сервоприводом. Когда вы открываете кран с горячей водой, датчик подает сигнал на плату управления, и та активирует клапан, переключая поток в сторону ГВС. После закрытия крана система снова переходит в режим отопления.

В котлах Navien чаще всего используются шаровые или поворотные трехходовые клапаны с электроприводом. Они отличаются высокой надежностью, но при этом чувствительны к качеству воды и гидравлическим ударам. От правильной работы клапана зависит комфорт в доме: стабильная температура в батареях и мгновенный нагрев воды из-под крана.

Как устроен клапан в котле Navien

Типичный трехходовой клапан для котлов Navien состоит из следующих компонентов:

• корпус из латуни или нержавеющей стали;
• внутренний шар или заслонка с каналами;
• уплотнительные кольца (EPDM или силикон);
• электропривод с сервомотором;
• разъем для подключения к плате управления.

Корпус крепится к патрубкам системы при помощи накидных гаек или муфт. Электропривод фиксируется болтами или защелками. При подаче сигнала мотор поворачивает шток, изменяя положение шара и, соответственно, направление потока.

Признаки неисправности трехходового клапана

Перед тем как приступить к демонтажу, важно убедиться, что проблема действительно в клапане. Не всегда шум или плохой нагрев означают его поломку. Иногда причина кроется в воздушных пробках, неисправности насоса или сбое в автоматике.

Типичные симптомы неисправного трехходового клапана:

• горячая вода появляется с задержкой или вообще не нагревается;
• при включении ГВС радиаторы продолжают остывать медленно или не переключаются;
• характерный «треск» или «щелчки» при переключении режимов;
• утечка теплоносителя вокруг корпуса клапана;
• ошибки на дисплее котла, например, E01, E03, E10 (зависит от модели).

Для диагностики можно провести простой тест: отключите подачу горячей воды и проследите, как ведет себя система отопления. Если батареи греют стабильно — проблема, скорее всего, в клапане. Также полезно проверить напряжение на разъеме электропривода: должно быть 24 В при активации ГВС.

Когда клапан можно починить, а когда — только менять

Не все неисправности требуют полной замены. Например:

• Если клапан «заклинил» из-за накипи — его можно разобрать, промыть и установить обратно.
• При износе уплотнительных колец — заменить прокладки.
• Если не работает сервопривод — возможно, достаточно заменить только мотор.

Но если корпус треснул, шар деформирован или есть признаки коррозии — единственный вариант — полная замена узла.

Подготовка к демонтажу клапана

Без правильной подготовки снятие трехходового клапана может обернуться протечкой, повреждением труб или выходом из строя других компонентов. Подготовительный этап включает отключение, слив и защиту системы.

Первым делом отключите котел от электросети через автоматический выключатель. Затем перекройте подачу газа — закройте кран на газопроводе перед котлом. Это обязательное правило безопасности. Далее перекройте запорную арматуру на подающей и обратной линиях отопления, а также на контуре ГВС, если она есть.

Следующий шаг — сброс давления и слив теплоносителя. Откройте сливной кран (обычно внизу котла или в самой нижней точке системы) и подставьте ёмкость. Убедитесь, что давление на манометре упало до нуля. Полностью слейте воду — так вы избежите протечек при разъединении патрубков.

Инструменты и материалы для работы

Для демонтажа вам понадобятся:

• разводной или накидной ключ (22–24 мм);
• торцевой ключ или головка (если крепление болтовое);
• отвертка (крестовая или шлицевая);
• емкость для слива теплоносителя (не менее 5 литров);
• ветошь или салфетки;
• новые уплотнительные кольца (рекомендуется иметь запас);
• фум-лента или герметик (по необходимости).

Убедитесь, что инструмент в хорошем состоянии. Поврежденные ключи могут слизать гайки на патрубках — это создаст дополнительные сложности при сборке.

Пошаговая инструкция: как снять трехходовой клапан

Теперь, когда всё готово, можно приступать к демонтажу. Следуйте инструкции по порядку, чтобы не допустить ошибок.

1. Отсоедините электрический разъем. Найдите провод, идущий к сервоприводу клапана. Аккуратно отщелкните разъем, не повреждая контакты. Если он прикипел — подденьте пластиковой лопаткой.
2. Открутите крепление электропривода. На большинстве моделей Navien привод крепится двумя болтами. Выкрутите их и снимите мотор. Храните болты в безопасном месте.
3. Отсоедините патрубки. Используя ключ, ослабьте накидные гайки на всех трех подключениях. Действуйте осторожно — латунь мягкая, легко повредить резьбу. Подложите тряпку, чтобы не поцарапать корпус.
4. Извлеките клапан. Аккуратно потяните узел на себя. Если он «прикипел», слегка покачайте из стороны в сторону. Ни в коем случае не используйте силу — можно повредить патрубки котла.
5. Осмотрите посадочное место. Проверьте состояние уплотнительных поверхностей, наличие накипи, коррозии. При необходимости очистите патрубки.

После снятия поместите клапан в чистую тару. Если планируете его чистку или диагностику — не мойте агрессивными средствами.

Как сохранить целостность резьбы

Один из самых частых «подводных камней» — повреждение резьбы на патрубках котла. Чтобы этого избежать:

• всегда используйте два ключа: одним держите корпус клапана, другим откручивайте гайку;
• не применяйте удлинители на ключах — избыточный момент может сломать соединение;
• если гайка не поддается — капните немного проникающей смазки (например, WD-40) и подождите 10–15 минут.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при работе с трехходовым клапаном. Вот самые типичные:

• Не сливать воду перед демонтажом. Это приводит к затоплению помещения и окислению электроники котла.
• Использовать силу вместо техники. Попытки «расшатать» прикипевший клапан могут повредить патрубки — ремонт будет стоить дороже новой детали.
• Забыть про электрический разъем. При установке нового клапана можно не заметить, что разъем не до конца вошел, — это вызовет сбой в работе.
• Не менять уплотнительные кольца. Старые прокладки теряют эластичность и почти гарантированно дадут течь после сборки.

Что делать, если клапан не снимается

Если клапан «прикипел» намертво:

• обработайте соединения проникающей смазкой и оставьте на 20–30 минут;
• попробуйте легкие постукивания резиновым молотком;
• при необходимости используйте специальный съемник для фитингов.

Никогда не нагревайте корпус котла — это может повредить теплообменник и пластиковые детали.

Экспертное мнение

Также эксперт отмечает важность совместимости запчастей: «Не все трехходовые клапаны взаимозаменяемы. Даже если размеры совпадают, электрические параметры или угол поворота могут отличаться. Всегда сверяйтесь с моделью котла и номером оригинальной детали.»

Вопросы и ответы

Заключение

Снятие трехходового клапана на котле Navien — операция, требующая внимания к деталям и соблюдения техники безопасности. Главное — не торопиться, действовать по алгоритму и помнить, что любая ошибка может обернуться дорогостоящим ремонтом. Подготовка, правильный инструмент и аккуратность — залог успешного демонтажа.

• Всегда отключайте газ, электричество и сливайте воду перед работой.
• Используйте два ключа при откручивании гаек, чтобы не повредить патрубки.
• Меняйте уплотнительные кольца при каждой сборке.
• Проверяйте совместимость новой детали с моделью котла.
• Если сомневаетесь — лучше вызвать профессионала.
