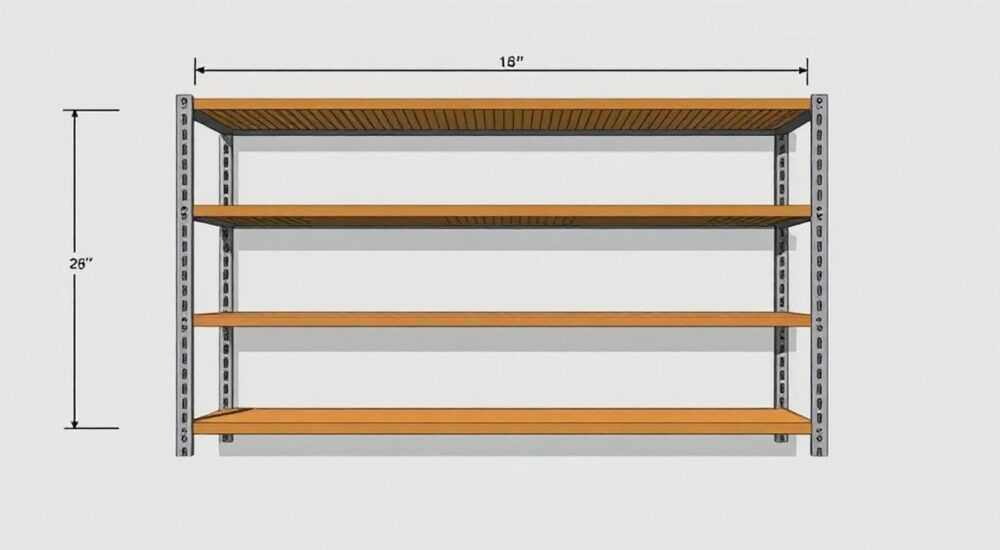

Как собирать стеллажи металлические на болтах инструкция

Металлические стеллажи на болтовом соединении — это надежное и долговечное решение для хранения на складах, в гаражах, мастерских и производственных помещениях. В отличие от креплений на зацепах или замках, болтовые конструкции обеспечивают максимальную устойчивость и способны выдерживать высокие нагрузки. Сборка таких стеллажей требует внимания к деталям, соблюдения последовательности и использования правильного инструмента.

Особенности болтовых металлических стеллажей

Болтовые стеллажи относятся к категории тяжелонагруженных систем хранения. Их основное преимущество — высокая прочность за счёт жёсткого механического соединения элементов с помощью болтов и гаек. Такие конструкции часто используются на промышленных складах, в автосервисах и крупных логистических центрах.
В отличие от зацепных аналогов, болтовые стеллажи не зависят от точности штамповки деталей. Даже при незначительных отклонениях в размерах элементов можно добиться идеальной геометрии за счёт регулировки крепежа. Это делает их более универсальными и ремонтопригодными.
Каждое соединение в таких стеллажах проходит через отверстия в стойках и поперечинах, где фиксируется болтом, шайбой и гайкой. Обычно используется метиз диаметром 8–12 мм, класс прочности 8.8 или выше. Это обеспечивает устойчивость к вибрациям и динамическим нагрузкам.

Преимущества и недостатки болтовых систем

• Преимущества: высокая грузоподъёмность (до 5000 кг на секцию), возможность модернизации, долгий срок службы, устойчивость к внешним воздействиям.
• Недостатки: более длительная сборка по сравнению с зацепными, необходимость в качественном инструменте, риск ослабления крепежа при некачественной затяжке.

Подготовка к сборке: что нужно проверить перед началом

Перед тем как приступить к сборке, необходимо провести тщательную подготовку. Это поможет избежать простоев, дефектов монтажа и необходимости повторной работы. Первое — распаковать все элементы и сверить комплектацию с паспортом изделия или инструкцией.
Обратите внимание на маркировку стоек, поперечин, диагональных раскосов и крепежа. Производители часто нумеруют детали или используют цветовую кодировку для удобства сборки. Также проверьте наличие всех болтов, гаек и шайб — типичный комплект включает от 50 до 200 единиц крепежа в зависимости от размера стеллажа.
Площадка под установку должна быть ровной и прочной. Неровный пол приведёт к перекосу конструкции, даже если все болты затянуты правильно. Используйте строительный уровень для проверки горизонта. При необходимости подложите регулировочные пластины под опоры.

Что включает типовой комплект стеллажа

• Стойки (вертикальные профили) — обычно из гнутого металла с перфорацией.
• Поперечины (горизонтальные балки) — несущие элементы полок.
• Диагональные раскосы — усиливают устойчивость каркаса.
• Крепёж: болты, гайки, шайбы, иногда пружинные шайбы (гроверы).
• Полки (ДСП, ЛДСП, сталь, решётки) — могут идти отдельно или в комплекте.
• Опоры (регулируемые или стандартные) — для выравнивания по уровню.

Пошаговая инструкция по сборке стеллажа на болтах

Сборка начинается с формирования базовой рамы. Работать лучше вдвоём — один человек фиксирует элементы, второй затягивает болты. Это снижает риск перекоса и ускоряет процесс.

Шаг 1: Установка первой пары стоек

Разложите две стойки на полу параллельно, на расстоянии, равном длине поперечины. Убедитесь, что отверстия в стойках совпадают по высоте. Современные стеллажи имеют шаг перфорации 50–75 мм, что позволяет точно регулировать высоту полок.

Шаг 2: Установка нижней поперечины

Поместите первую поперечину между стойками, совместив её концы с отверстиями. Зафиксируйте с помощью болта, шайбы и гайки. Повторите с противоположной стороны. Не затягивайте гайки до упора — оставьте зазор для регулировки.

Шаг 3: Монтаж диагональных раскосов

Если в комплекте есть раскосы, установите их сразу. Они предотвращают «параллелограмм», когда рама теряет прямоугольную форму. Закрепите раскосы болтами, но также не затягивайте полностью.

Шаг 4: Проверка геометрии

Используйте угольник или измерьте диагонали рамы. Расстояние от верхнего угла одной стойки до нижнего угла противоположной должно быть одинаковым с обеих сторон. Если диагонали не совпадают — рама перекошена.

1. Измерьте диагональ слева направо.
2. Измерьте диагональ справа налево.
3. Если значения различаются более чем на 3 мм — ослабьте крепёж и выровняйте раму.
4. Повторите замеры после корректировки.

Шаг 5: Финальная затяжка болтов

После выравнивания затяните все гайки ключом. Используйте динамометрический ключ, если он доступен — рекомендуемый момент затяжки для болтов М8 составляет 25–30 Н·м. Это предотвращает недозатяжку и перетяжку.

Шаг 6: Наращивание ярусов

Добавляйте следующие поперечины, ориентируясь на нужную высоту. Каждую новую балку фиксируйте сразу с двух сторон. После установки всех балок проверьте вертикальность стоек с помощью уровня.

Необходимый инструмент и оборудование

Правильно подобранный инструмент значительно ускоряет сборку и повышает качество креплений. Минимальный набор включает:

• Гаечный ключ или головки на 10–13 мм (в зависимости от размера гайки).
• Трещотка с удлинителем — для быстрой затяжки.
• Уровень строительный (60–100 см) — контроль вертикали и горизонта.
• Рулетка и угольник — для точной разметки и проверки геометрии.
• Динамометрический ключ (по возможности) — контроль усилия затяжки.
• Шуруповёрт с насадкой под гайки — ускоряет работу, но требует аккуратности, чтобы не слизать грани.

Для тяжёлых промышленных стеллажей может потребоваться лебёдка или подъёмник, особенно если высота превышает 3 метра. В этом случае безопасность становится приоритетом — используйте страховочные тросы и работайте в команде.

Распространённые ошибки при сборке и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают надёжность конструкции. Ниже — самые частые проблемы и способы их устранения.

Ошибка 1: Сборка без проверки уровня

Многие считают, что если пол кажется ровным, стеллаж будет стоять устойчиво. На деле даже уклон в 1–2 градуса приводит к неравномерному распределению нагрузки и риску опрокидывания.
Решение: всегда используйте уровень. Для длинных рядов применяйте лазерный нивелир.

Ошибка 2: Недозатяжка или перетяжка болтов

Слишком слабые крепления со временем ослабевают, особенно при вибрациях. Перетянутые болты деформируют металл или срывают резьбу.
Решение: используйте динамометрический ключ. Если его нет — затягивайте до упора, а затем сделайте ещё пол-оборота.

Ошибка 3: Игнорирование диагональных раскосов

Некоторые пользователи считают раскосы лишними, особенно для невысоких стеллажей. Однако они играют ключевую роль в жёсткости каркаса.
Решение: устанавливайте все предусмотренные элементы усиления. Исключение — только если производитель явно указал, что раскосы не требуются.

Ошибка 4: Сборка в одиночку

Попытка собрать крупный стеллаж в одиночку почти всегда приводит к перекосу. Тяжёлые стойки сложно удерживать в вертикальном положении без помощника.
Решение: привлеките второго человека. Альтернатива — временные упоры или распорки.

Усиление конструкции и дополнительная фиксация

Даже правильно собранный стеллаж может потребовать дополнительного усиления, особенно если он используется в условиях повышенной нагрузки или вибраций.
Один из эффективных методов — анкерное крепление к полу. Используйте химические или механические анкеры, в зависимости от типа покрытия. Бетонный пол позволяет использовать распорные дюбели, а на эпоксидной основе — химические анкеры, выдерживающие до 20 кН на вырыв.
Для многоярусных конструкций рекомендуется крепление к стене. Это особенно важно для стеллажей высотой более 3 метров. Используйте уголки и тросы, предварительно проверив несущую способность стены.
Если стеллаж находится в зоне движения погрузчиков, установите боковые ограничители или защитные столбы. Это предотвратит повреждение стоек при случайном наезде.

Экспертное мнение

При выборе и монтаже болтовых стеллажей следует руководствоваться не только инструкцией, но и принципами безопасной эксплуатации. Конструкция должна соответствовать реальным условиям хранения: типу груза, частоте доступа, климату.
Жёсткость соединения напрямую зависит от качества болтов. Не экономьте на крепеже — используйте только оригинальные метизы, соответствующие классу прочности. Самодельные или нестандартные болты могут не выдержать нагрузки.
При планировании размещения стеллажей учитывайте зазоры: минимум 10 см от стены, 50 см между рядами для прохода, 1 метр — при работе погрузчика. Это обеспечит безопасность и удобство обслуживания.
Для помещений с высокой влажностью выбирайте стеллажи с антикоррозийным покрытием — горячее цинкование или полимерная порошковая окраска. Это продлит срок службы на 5–10 лет.

Вопросы и ответы

Заключение

Сборка металлического стеллажа на болтах — процесс, требующий внимания, терпения и соблюдения технологии. От качества монтажа зависит не только долговечность конструкции, но и безопасность людей, работающих рядом с ней.

• Всегда начинайте с проверки комплектации и подготовки площадки.
• Соблюдайте порядок сборки: снизу вверх, с контролем уровня и диагоналей.
• Используйте только штатный крепёж и подходящий инструмент.
• Регулярно проводите технический осмотр соединений.
• Фиксируйте стеллаж к полу и стене при высоте более 3 метров.
