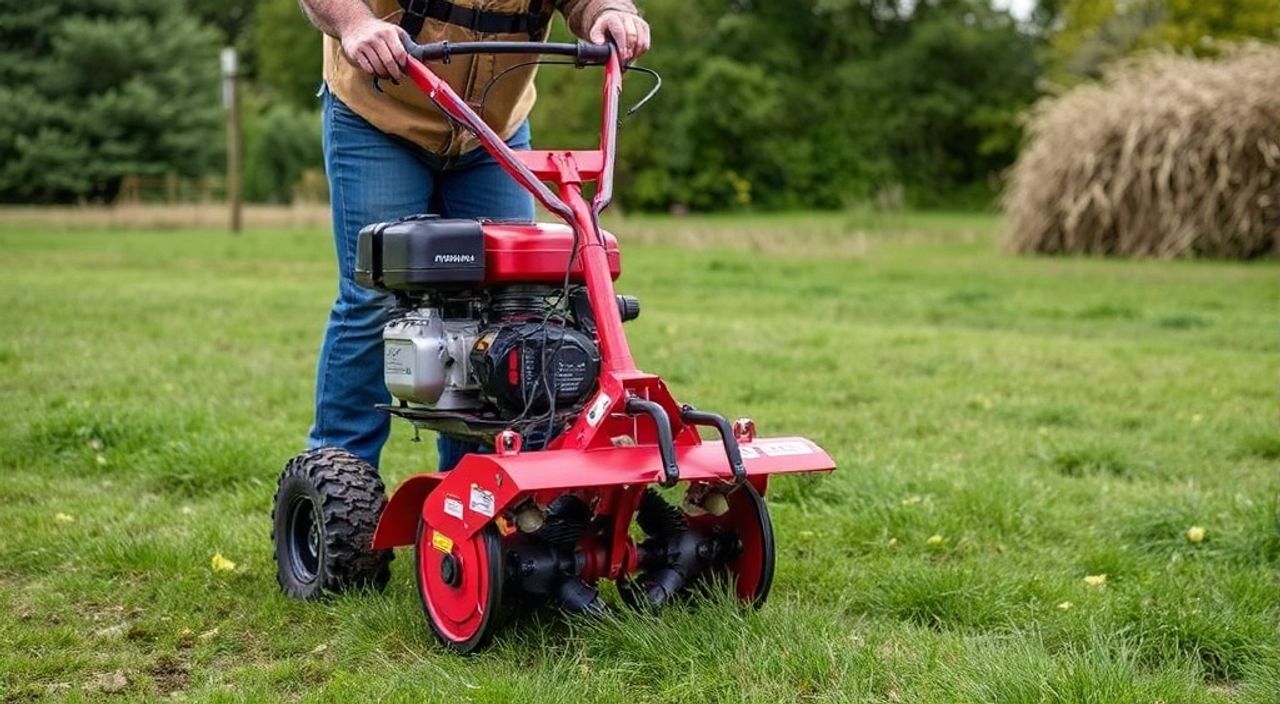

Как собираются фрезы на мотоблок

Фрезы на мотоблок — это не просто насадки, а ключевой элемент, определяющий эффективность обработки почвы. От правильной сборки зависит не только качество рыхления, боронования или окучивания, но и безопасность оператора, срок службы трансмиссии и экономичность работы. Многие пользователи ошибочно полагают, что фрезы крепятся «как получится» — в результате возникают вибрации, перегрузка двигателя, деформация валов и даже аварийные ситуации. Правильная сборка требует понимания конструкции, последовательности монтажа и учета условий эксплуатации. Даже незначительное отклонение от технологии может привести к снижению производительности на 30–40%.

Как устроены фрезы для мотоблока

Фрезы для мотоблока — это сложная сборочная единица, состоящая из нескольких компонентов: центрального вала, боковых и промежуточных лопастей, крепежных болтов, шайб, контргаек и, в некоторых моделях, защитных кожухов. Конструкция может варьироваться в зависимости от производителя: у отечественных моделей («Нева», «Фермер») часто применяется симметричная схема с двумя рядами лопастей, а у импортных (Husqvarna, Honda, MTD) — асимметричная, с разным углом атаки для лучшего захвата почвы.

Центральный вал — это стальной профиль с шлицами или резьбой, через который передается крутящий момент от редуктора мотоблока. Лопасти крепятся к нему с помощью болтов, при этом каждая из них имеет определённую геометрию: прямые, изогнутые, с зубьями или с отверстиями под крепление. Важно понимать, что фрезы работают в условиях высоких динамических нагрузок — при скорости вращения 180–320 об/мин каждая лопасть испытывает сотни ударных нагрузок в минуту. Поэтому даже незначительный перекос или ослабленный болт может привести к разрушению всей конструкции.

Инструменты и материалы для сборки

Для корректной сборки фрез вам понадобятся не только сами элементы, но и специализированный инструмент. Не пытайтесь обойтись обычным гаечным ключом — это главная причина большинства поломок. Вот полный список необходимого:

— Динамометрический ключ (с диапазоном 20–60 Н·м);
— Набор головок и удлинителей под размеры крепежа (обычно М10, М12, М14);
— Плоскогубцы и молоток (для установки шпонок или снятия старых деталей);
— Маркер или краска для разметки;
— Смазка для резьбы (например, литол-24 или графитовая паста);
— Резиновые или деревянные молотки (для аккуратной посадки деталей без повреждения);
— Защитные очки и перчатки.

Особое внимание уделите крепежу. Не используйте болты от других моделей — даже незначительное отличие в длине, диаметре или классе прочности (например, 8.8 вместо 10.9) может привести к разрушению. Оригинальные болты имеют маркировку на головке и проходят термообработку под конкретные нагрузки.

Пошаговая инструкция сборки фрез

Сборка фрез — это не просто «прикрутил и поехал». Это последовательный процесс, требующий внимания к деталям. Следуйте этим шагам:

1. Очистите вал редуктора и фрезы от грязи, ржавчины и старой смазки. Проверьте целостность шлицев и резьбы.
2. Установите центральную шпонку (если предусмотрена конструкцией) — она предотвращает проскальзывание фрезы на валу.
3. Наденьте центральную фрезу (или пару центральных лопастей) точно по центру вала. Убедитесь, что она плотно прилегает к упорному кольцу.
4. Установите шайбы и гайки, но не затягивайте до конца — оставьте зазор 1–2 мм для последующей регулировки.
5. Прикрепите боковые лопасти. Важно: они должны быть установлены с учетом направления вращения. На каждой лопасти есть метка «ВР» (вращение) или стрелка — она должна указывать в сторону вращения вала.
6. Установите промежуточные лопасти, если они есть. Между ними должно быть равномерное расстояние — не более 15–20 мм.
7. Наденьте на концы вала защитные шайбы и контргайки. Затягивайте их в последнюю очередь.
8. Проверьте, чтобы все лопасти находились в одной плоскости. Используйте линейку или шаблон для контроля.
9. Теперь, постепенно и равномерно, затяните все гайки динамометрическим ключом до момента, указанного в инструкции (обычно 35–50 Н·м).
10. Проверьте, нет ли люфта. Попробуйте покачать фрезу в стороны — допустимый люфт не более 1 мм.

Частые ошибки и как их избежать

Даже опытные пользователи совершают одни и те же ошибки, которые приводят к дорогостоящим поломкам. Вот самые распространённые:

• Неправильное направление установки лопастей. Если стрелка на лопасти направлена не в сторону вращения — фреза будет «отталкивать» почву, а не копать. Результат: высокий расход топлива, быстрый износ двигателя, плохое рыхление.
• Отсутствие контргаек. Вибрации со временем откручивают основные гайки. Без контргаек — фреза может вылететь во время работы.
• Использование неоригинального крепежа. Болты из «самодельного» металла или с классом прочности ниже 8.8 могут сломаться при первом же ударе о корень или камень.
• Перетяжка или недотяжка. Перетянутые болты рвут резьбу на валу. Недотянутые — вызывают вибрацию, которая разрушает подшипники редуктора.
• Сборка без балансировки. Даже 10-граммовый дисбаланс на валу диаметром 30 см при 250 об/мин создаёт нагрузку, эквивалентную 15 кг силы — это приводит к быстрому износу подшипников и трещинам в корпусе редуктора.

Типы фрез и их особенности монтажа

Не все фрезы одинаковы. Тип конструкции определяет не только способ сборки, но и сферу применения. Разберём три основных типа:

При сборке модульных фрез особенно важно: не меняйте местами лопасти из разных комплектов. Даже одинаковые на вид элементы могут отличаться по массе на 5–10%. Это критично для балансировки.

Балансировка и проверка перед запуском

Балансировка — это не «дополнительная опция», а обязательное условие. Представьте: фреза массой 12 кг вращается со скоростью 240 об/мин. Даже 5-граммовый перекос создаёт силу, равную 20 кг. Это приводит к разрушению подшипников, трещинам в корпусе редуктора и вибрации, передающейся на руки оператора.

Как проверить балансировку:

1. Снимите фрезу с мотоблока и закрепите её на оси (например, на двух стойках из деревянных брусков).
2. Поверните фрезу в любое положение — если она не возвращается в исходное, значит, есть дисбаланс.
3. Отметьте самую нижнюю точку. Это место перегрузки.
4. Снимите лопасть с противоположной стороны и взвесьте её. Если масса отличается более чем на 10 грамм — замените или подберите парную.
5. При необходимости — добавьте балансировочные шайбы на лёгкую сторону (толщина 0,5–1 мм).

После балансировки проведите ручной прокрутку — фреза должна вращаться свободно, без заеданий. Никогда не запускайте мотоблок без предварительной проверки!

Экспертное мнение: советы профессионала

Алексей рекомендует следующее:

— Перед сезоном проверяйте все фрезы на наличие трещин и износа. Даже мелкая трещина — повод к замене.
— Не смешивайте компоненты разных брендов. Фреза от «Невы» и болты от «Хускварны» — несовместимы.
— Всегда храните фрезы в сухом месте. Ржавчина — главный враг крепежа.
— После каждого сезона снимайте фрезы, чистите, смазывайте резьбу и укладывайте на полку — так срок службы увеличивается в 2–3 раза.

Вопросы и ответы

Заключение

Сборка фрез на мотоблок — это не рутинная задача, а технический процесс, требующий дисциплины, внимания и знания. Неверно установленная фреза — это не просто неэффективность, а прямая угроза здоровью и имуществу. Каждый болт, каждая шайба, каждый миллиметр смещения имеют значение. Производители не зря вкладывают часы в разработку схем сборки — они основаны на физике, опыте и миллионах рабочих часов.

Соблюдайте последовательность, используйте правильный инструмент, проверяйте балансировку — и ваш мотоблок будет служить десятилетиями, не требуя дорогостоящего ремонта. Не экономьте на безопасности: дешёвый болт может стоить тысячи рублей в виде замены редуктора.

• Всегда используйте динамометрический ключ и оригинальный крепёж.
• Соблюдайте направление вращения — стрелки на лопастях должны совпадать с вращением вала.
• Балансировка обязательна — даже при замене одной лопасти.
• Никогда не пропускайте контргайки и шайбы — это не «лишние детали».
• Проверяйте фрезы перед каждым сезоном — износ и коррозия убивают технику быстрее, чем эксплуатация.
