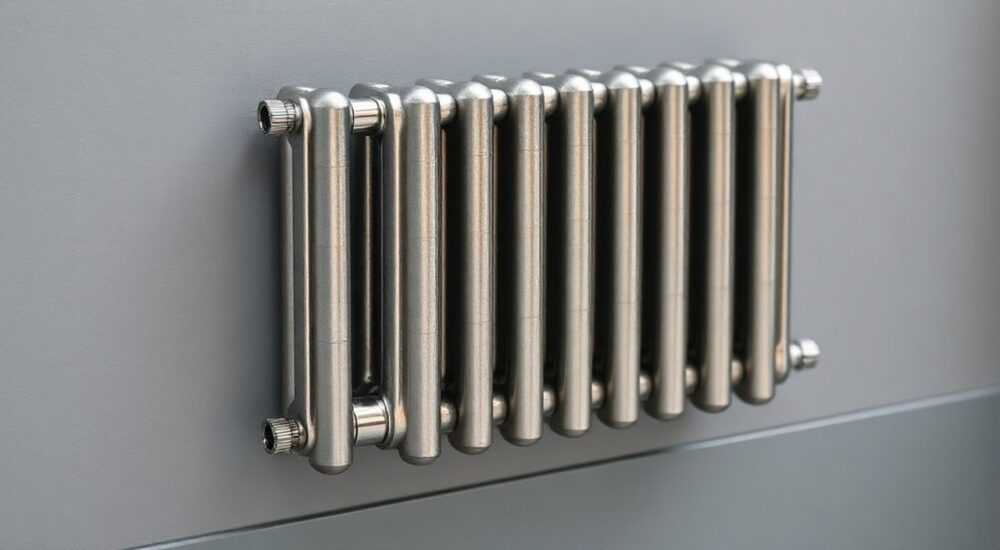

Как собрать биметаллические радиаторы отопления правильно

Биметаллические радиаторы — один из самых популярных и эффективных решений для современных систем отопления. Их высокая теплоотдача, прочность и долговечность делают их предпочтительным выбором как для новых зданий, так и при модернизации старых инженерных сетей. Однако правильная сборка таких радиаторов — критически важный этап, от которого напрямую зависит безопасность, эффективность и срок службы всей системы.

Устройство и принцип работы биметаллических радиаторов

Биметаллический радиатор сочетает в себе лучшие свойства стали и алюминия. Его внутренняя часть, контактирующая с теплоносителем, выполнена из нержавеющей или углеродистой стали. Это обеспечивает устойчивость к коррозии и способность выдерживать высокое давление в системах центрального отопления. Внешняя оболочка — из алюминия, который отличается высокой теплопроводностью и быстро отдает тепло в помещение.

Каждая секция такого радиатора представляет собой замкнутый контур: стальные трубки проходят внутри литых алюминиевых ребер. Тепло передается от воды к стали, затем — к алюминию и далее в воздух. Благодаря этому конструкция достигает КПД до 97% по теплоотдаче при минимальных потерях.

Радиаторы собираются из отдельных секций, количество которых рассчитывается исходя из площади помещения, климатических условий и теплопотерь через стены и окна. Стандартная теплоотдача одной секции — от 150 до 200 Вт, что позволяет точно подобрать мощность под конкретные условия.

Подготовка к сборке: инструменты и материалы

Перед началом сборки важно подготовить всё необходимое. Отсутствие нужного инструмента может привести к повреждению резьбы, недостаточной затяжке или, наоборот, перетяжке соединений.

Основной набор включает:

• Муфтовый ключ (радиаторный ключ) — для соединения секций;
• Гаечные ключи или торцевые головки — для установки кранов и переходников;
• Фум-лента или пакля с герметиком — для уплотнения резьбовых соединений;
• Прокладки (паронитовые или силиконовые) — между секциями;
• Кронштейны для крепления к стене;
• Комплект переходников (G½») и заглушек;
• Кран Маевского и терморегулятор (по желанию).

Особое внимание стоит уделить качеству соединительных муфт — ниппелей. Они должны быть оцинкованными или из нержавеющей стали, с двумя сторонами резьбы (правой и левой) и фиксирующими гребнями посередине. На концах ниппеля расположены уплотнительные кольца — они обеспечивают герметичность при сборке.

Пошаговая сборка биметаллического радиатора

Сборка начинается с распаковки и проверки всех секций на наличие повреждений. Убедитесь, что внутренние каналы чистые, а резьба не имеет заусенцев.

Шаг 1: Подготовка секций

• Расположите секции на ровной поверхности в порядке будущего соединения.
• Очистите резьбу от заводской смазки (если есть) и протрите насухо.
• Проверьте наличие уплотнительных колец в ниппелях — они должны быть целыми и правильно установленными.

Шаг 2: Соединение секций

1. Вставьте ниппель в нижнее соединение первой и второй секции. Закручивайте вручную, чтобы не повредить резьбу.
2. После ручной затяжки используйте радиаторный ключ. Закрутите на 3–4 оборота, не прикладывая чрезмерных усилий.
3. Повторите процесс для верхнего соединения.
4. Продолжайте добавлять секции, чередуя нижние и верхние ниппели.

Шаг 3: Финальная затяжка

После сборки всей батареи выполните окончательную затяжку:

• Начинайте с крайних секций, двигаясь к центру.
• Каждое соединение затягивайте на 1–1.5 оборота ключом.
• Общее усилие — до 1,5–2 кгс·м. Перетяжка может деформировать резьбу или разрушить уплотнитель.

Типичные ошибки при сборке и как их избежать

Даже опытные мастера допускают ошибки, которые могут привести к утечкам, шуму в системе или преждевременному выходу из строя.

Еще одна распространённая проблема — неправильная ориентация секций. Все биметаллические радиаторы имеют маркировку «верх» и «низ». Установка «вверх ногами» нарушает циркуляцию теплоносителя и снижает эффективность на 15–20%.

Проверка и ввод в эксплуатацию

После сборки радиатор необходимо проверить на герметичность до подключения к системе. Для этого используется опрессовка — подача воды под давлением выше рабочего (обычно 1,5–2 раза).

Процедура:

• Установите заглушки на все свободные отверстия, кроме одного.
• Подключите опрессовочный насос к открытому патрубку.
• Накачайте давление до 12–16 атм (в зависимости от паспортных данных радиатора).
• Выдержите 10–15 минут, наблюдая за манометром и стыками.

Если давление не падает, а влаги нет — радиатор готов к монтажу. После установки на место и подключения к трубам система заполняется медленно, чтобы избежать гидроудара. Воздух выпускается через кран Маевского.

Экспертное мнение

«За последние годы мы наблюдаем рост числа аварий, связанных с самостоятельной сборкой биметаллических радиаторов. Основная причина — использование некачественных ниппелей и игнорирование момента затяжки. Современные радиаторы рассчитаны на давление до 40 атм, но алюминиевый корпус хрупок. Даже небольшой перекос при затяжке может привести к трещине. Рекомендую: если вы не уверены в своих силах — доверьте сборку профессионалам. Это дешевле, чем ремонт затопленной квартиры.»

— Елена Козлова, главный инженер проектного бюро «ТеплоДом», 18 лет в сфере отопления

Также эксперт отмечает, что новые модели биметаллических радиаторов оснащаются системами быстрого соединения — с предустановленными ниппелями и самоконтрящимися уплотнителями. Такие решения снижают риск ошибки при монтаже на 70%.

Вопросы и ответы

Заключение

Сборка биметаллического радиатора — процесс, требующий внимания к деталям, качественных материалов и соблюдения технологии. От правильной затяжки ниппелей до выбора уплотнителей — каждый этап влияет на надёжность и долговечность системы отопления.

• Используйте только совместимые и качественные комплектующие.
• Соблюдайте очерёдность и усилие затяжки ниппелей.
• Проверяйте герметичность перед монтажом.
• Не пренебрегайте опрессовкой и первичным запуском.
• При сомнениях — обратитесь к специалисту.
