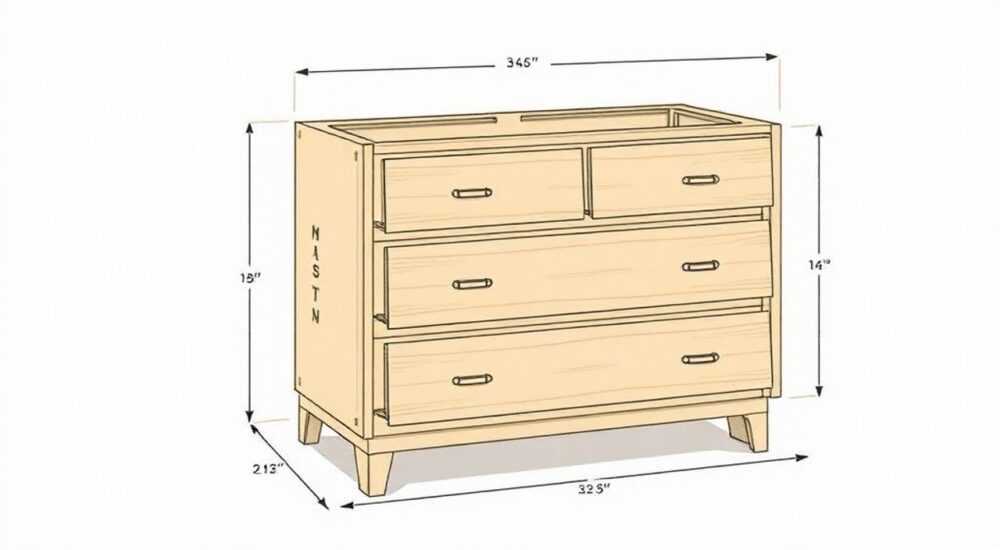

Как собрать комод с выдвижными ящиками схема

Комод с выдвижными ящиками — практичный и универсальный элемент мебели, который можно собрать самостоятельно, даже без опыта. Главное — следовать инструкции, использовать правильные инструменты и проверять каждый этап сборки. При этом важно понимать тип фурнитуры, конструкцию дна ящика и способ крепления направляющих.

Подготовка к сборке: инструменты и комплектующие

Перед тем как приступить к сборке комода, необходимо создать подходящие условия. Работайте в хорошо освещённом помещении с твёрдым полом. Убедитесь, что у вас достаточно места для раскладывания деталей и свободного доступа к каждой стороне изделия. Это особенно важно при работе с крупными моделями, где боковые стенки могут занимать до 80 см в ширину.

Проверьте комплектацию согласно инструкции производителя. Обычно в коробке находятся: боковые стенки, задняя панель, дно, верхняя крышка, фасады ящиков, направляющие, фурнитура (саморезы, конфирматы, шканты, уголки) и бумажная или QR-инструкция. Отсутствие хотя бы одного элемента может остановить процесс на несколько дней.

• Отсортируйте детали по типам: деревянные панели, металлические направляющие, крепеж.
• Разложите их в порядке, соответствующем схеме сборки.
• Пронумеруйте или пометьте маркером, если детали похожи (например, одинаковые по размеру боковины).

Для качественной сборки вам понадобятся следующие инструменты:

1. Крестовая отвёртка или шуруповёрт с насадками под конфирматы (обычно PH2).
2. Уровень — строительный или лазерный, чтобы проверить ровность установки.
3. Рулетка и карандаш — для контроля симметрии и разметки.
4. Молоток — при необходимости забить шканты или плотно зафиксировать стыки.
5. Ключ Allen (шестигранник), если предусмотрены болтовые соединения.

Если вы покупаете комод ИКЕА или другой скандинавской марки, будьте готовы к тому, что инструкция может быть без текста — только схематичные изображения. В таких случаях важно внимательно анализировать каждый шаг: направление саморезов, порядок вкручивания, положение меток на деталях.

Проверка качества деталей

Не все дефекты видны сразу. Осмотрите каждую панель на наличие сколов, трещин, вздутий ДСП или МДФ. Особое внимание уделите местам крепления — если отверстие под конфирмат повреждено, соединение будет ненадёжным. Также проверьте, совпадают ли размеры деталей с указанными в инструкции.

Сборка каркаса комода: пошаговая схема

Каркас — основа всей конструкции. От его прочности зависит срок службы комода. Большинство современных моделей собираются по принципу «панель в паз» или с помощью конфирматов. Начинайте с нижнего основания.

Первый этап — соединение боковых стенок с нижней и верхней панелями. Обычно используется система шкантов и конфирматов. Шканты вставляются в предварительно просверленные отверстия, затем панели соединяются и фиксируются саморезами.

1. Вставьте шканты в отверстия на внутренней стороне боковин.
2. Плотно прижмите дно и верхнюю крышку к боковым стенкам.
3. Закрутите конфирматы, но не до упора — оставьте возможность подрегулировать.
4. Проверьте диагонали рулеткой: расстояние от угла до противоположного должно быть одинаковым. Если нет — комод «идёт ромбом».

Следующий шаг — установка задней панели. Она придаёт жёсткость конструкции и предотвращает перекос. Задняя стенка обычно изготавливается из ДВП или тонкой ДСП и крепится мелкими гвоздями или саморезами по периметру.

Как правильно закрепить заднюю стенку

• Начинайте крепление с одного угла, постепенно продвигаясь к противоположному.
• Используйте уровень, чтобы панель была строго вертикальной.
• Не перетягивайте крепеж — тонкий материал может треснуть.
• Если панель из ДВП, используйте клей ПВА по кромке для дополнительной фиксации.

После сборки каркаса установите комод на ровную поверхность и проверьте его устойчивость. Если ножки регулируемые, выставьте их так, чтобы изделие не качалось. На этом этапе можно временно установить одну из направляющих, чтобы проверить геометрию.

Конструкция и сборка выдвижных ящиков

Ящики — самые нагружаемые элементы комода. Их конструкция может быть классической (из пяти деталей) или упрощённой (с фальшдном). Основные части: передняя стенка, боковины, задняя стенка, дно и фасад.

Большинство ящиков собираются методом «в шип» или с помощью мини-уголков. В бюджетных моделях часто используется система «пластиковый замок» — специальные защёлки, которые ускоряют монтаж, но менее долговечны.

1. Соедините боковины с передней и задней стенками с помощью конфирматов или шкантов.
2. Вставьте дно в пазы (если есть) или закрепите саморезами снизу.
3. Проверьте прямоугольность: диагонали должны совпадать.
4. Установите ролики или колёсики, если они предусмотрены.

Для тяжёлых вещей (например, постельного белья) выбирайте ящики с металлическим каркасом или усиленными направляющими. Важно, чтобы зазор между фасадом и каркасом был равномерным — обычно 2–3 мм с каждой стороны.

Сборка ящиков с фасадом

Фасад крепится после установки ящика на направляющие. Он может быть деревянным, МДФ или пластиковым. Для точной фиксации используются эксцентриковые стяжки или магнитные клипсы.

• Установите ящик на направляющие и выровняйте по переднему краю комода.
• Зафиксируйте фасад с помощью регулировочных винтов.
• Проверьте, чтобы все фасады были на одной линии — используйте уровень или шнур.

Установка направляющих: виды и особенности монтажа

Направляющие — «сердце» выдвижного механизма. От их типа зависит плавность хода, нагрузка и срок службы. Наиболее распространённые виды:

• Роликовые — бюджетный вариант, подходит для лёгких ящиков. Часто встречаются в старых моделях.
• Шариковые — современный стандарт. Полностью выдвигаются, выдерживают до 45 кг.
• Телескопические — двух- или трёхсекционные, обеспечивают полный выезд ящика.
• Направляющие с доводчиком — плавно закрываются, предотвращают удары.

Монтаж начинается с разметки. Используйте уровень и рулетку, чтобы установить обе направляющие строго параллельно. Ошибка в 1–2 мм приведёт к заклиниванию.

1. Приложите ящик к каркасу комода и отметьте положение направляющих.
2. Закрепите часть направляющей на ящике, другую — на боковой стенке комода.
3. Соедините обе части и проверьте ход — должен быть плавным, без люфта.
4. При необходимости отрегулируйте с помощью винтов по горизонтали, вертикали и глубине.

Регулировка направляющих

После установки проверьте каждый ящик:

• Плавность хода — без рывков и скрипа.
• Полный выезд — должен выходить на 100%.
• Горизонтальность — фасад не должен быть выше или ниже соседних.

Если ящик перекошен, используйте регулировочные винты:

• По высоте — винт на месте крепления к боковине.
• По глубине — винт на задней части направляющей.
• По горизонтали — эксцентрик на передней планке.

Монтаж ящиков на место: точность и регулировка

После установки направляющих приступайте к монтажу ящиков. Начинайте с нижнего ряда — это обеспечит базу для выравнивания верхних.

Вставьте ящик в направляющие, аккуратно защёлкнув замки. Проверьте, легко ли он выдвигается и задвигается. Если есть сопротивление — не применяйте силу. Скорее всего, одна из направляющих смещена.

Выравнивание фасадов

Единый визуальный ряд фасадов — признак качественной сборки. Используйте шнур или лазерный уровень, чтобы проверить общую линию.

• Ослабьте крепёж фасада.
• Сместите его по горизонтали или вертикали.
• Затяните винты и снова проверьте.

Для точной настройки можно использовать щуп толщиной 2–3 мм, чтобы выдержать одинаковый зазор между фасадами.

Частые ошибки и как их избежать

Даже опытные мастера допускают ошибки при сборке. Вот самые распространённые:

• Неправильная последовательность сборки. Например, установка задней стенки до крепления направляющих. Это делает доступ к задним точкам невозможным.
• Перетяжка конфирматов. Приводит к растрескиванию ДСП. Затягивайте с умеренным усилием.
• Игнорирование уровня. Комод стоит на полу, но перекошен. Через месяц эксплуатации это вызовет заклинивание ящиков.
• Установка направляющих без разметки. Даже 1 мм перекоса — и ящик будет цеплять корпус.

Экспертное мнение

Мы поговорили с Анной Волковой, технологом мебельного производства с 14-летним стажем, чтобы узнать, на что обращают внимание профессионалы.

«Главная ошибка потребителей — стремление сэкономить на времени. Они читают инструкцию «по ходу дела», а не заранее. Я рекомендую потратить 15 минут на изучение схемы, особенно раздела с направляющими. Во-вторых, не пренебрегайте тестовой установкой: соберите ящик «на сухую», без затяжки, чтобы проверить совместимость деталей.

Современные комоды всё чаще оснащаются системой BLUMOTION — направляющие с доводчиком. Это не просто комфорт, а защита от износа. Удары при закрывании разрушают крепления за 2–3 года. А с доводчиком срок службы увеличивается вдвое.»

Вопросы и ответы

Заключение

Сборка комода с выдвижными ящиками — задача, требующая внимания к деталям, но вполне выполнимая в домашних условиях. Ключевые факторы успеха — правильная подготовка, использование уровня и строгое следование инструкции. Особенно важно не торопиться на этапе установки направляющих и выравнивания фасадов.

• Всегда начинайте с проверки комплектации и инструментов.
• Соблюдайте порядок сборки: каркас → направляющие → ящики → фасады.
• Используйте уровень и рулетку для контроля геометрии.
• Не перетягивайте крепёж — это повредит материал.
• Тестируйте каждый ящик перед окончательной фиксацией.
