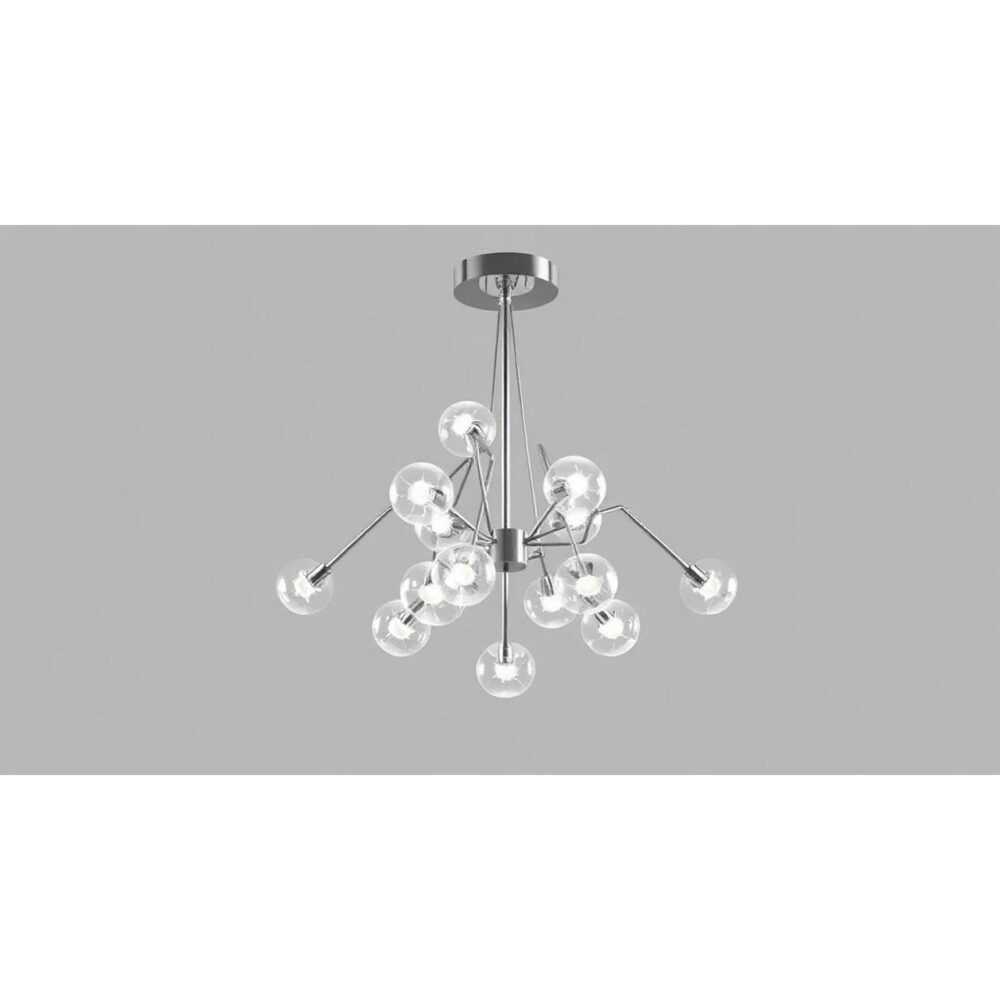

Как собрать люстру из 9 светодиодную

Собрать люстру из 9 светодиодных модулей — задача, требующая внимания к электрической схеме, механической сборке и безопасности. При правильном подходе даже начинающий мастер справится с этим за несколько часов, особенно если следовать чёткой инструкции и использовать совместимые компоненты.

Светодиодные люстры сегодня — это не только элемент интерьера, но и технологичное решение для энергоэффективного освещения. Конструкция из девяти светодиодных модулей встречается часто: она обеспечивает равномерный световой поток, подходит для комнат среднего размера и легко адаптируется под разные стили — от минимализма до хай-тека. Однако самостоятельная сборка требует понимания основ электротехники, умения работать с паяльником и знания принципов монтажа осветительных приборов. Ошибка в подключении может привести к перегоранию светодиодов, короткому замыканию или даже возгоранию. В этой статье мы подробно разберём, как безопасно и эффективно собрать 9-светодиодную люстру своими руками, какие компоненты выбрать, как избежать типичных ошибок и настроить работу системы.

Выбор компонентов для 9-светодиодной люстры

Перед началом сборки необходимо определиться с типом светодиодов, блоком питания и конструкцией корпуса. На рынке представлено множество вариантов: SMD-светодиоды (например, 5050, 3528), COB-матрицы, гибкие ленты и дискретные модули. Для люстры из 9 источников света наиболее практичны SMD-модули на алюминиевой подложке — они обеспечивают хорошее теплоотведение и просты в монтаже.

Блок питания должен соответствовать суммарному потреблению всех светодиодов. Например, если один модуль потребляет 1 Вт, то общая мощность составит около 9 Вт. Рекомендуется выбирать блок с запасом по мощности — на 20–30% больше расчётной. Это продлит срок службы и предотвратит перегрев. Напряжение питания обычно составляет 12 В или 24 В постоянного тока. Выбор зависит от схемы подключения.

Каркас люстры можно изготовить из металла, пластика или дерева. Главное условие — материал должен быть негорючим и устойчивым к нагреву. Алюминиевые профили идеально подходят: они лёгкие, прочные и служат радиатором. Также понадобятся провода сечением не менее 0,75 мм², клеммы, термоусадочные трубки и, при необходимости, диммер для регулировки яркости.

Сравнение типов светодиодов

Подготовка инструментов и рабочего места

Сборка люстры требует не только качественных компонентов, но и правильной подготовки. Рабочее место должно быть хорошо освещено, сухо и свободно от посторонних предметов. Поверхность стола желательно покрыть диэлектрическим ковриком — это защитит от статического электричества и случайных замыканий.

Основной инструмент — паяльная станция с регулировкой температуры. Перегрев светодиодов даже на несколько секунд может вывести их из строя. Используйте паяльник с температурой не выше 320 °C и канифоль с бессвинцовым припоем. Также понадобятся бокорезы, плоскогубцы, изолента, термоусадка и мультиметр для проверки цепи.

Если вы используете готовые LED-платы, возможно, пайка не понадобится — достаточно соединить их клеммами. Но для надёжности рекомендуется пропаять все контакты. Не забудьте про средства индивидуальной защиты: перчатки и очки защитят от раскалённого припоя и осколков.

Чек-лист инструментов

• Паяльная станция или паяльник
• Припой и канифоль
• Мультиметр
• Бокорезы и плоскогубцы
• Изолента и термоусадочные трубки
• Отвёртки и ключи (в зависимости от крепления)
• Диэлектрический коврик

Схемы подключения: последовательное, параллельное и смешанное

Правильная электрическая схема — залог долгой и стабильной работы люстры. Для 9 светодиодов возможны три варианта подключения: последовательное, параллельное и комбинированное (смешанное).

При последовательном соединении светодиоды подключаются один за другим. Ток через все элементы одинаковый, а суммарное напряжение складывается. Если каждый светодиод рассчитан на 3 В, то для 9 шт. нужно 27 В. Такую схему удобно использовать с блоком питания 24 В, но тогда потребуется дополнительный резистор для компенсации разницы. Главный недостаток — выход одного светодиода выводит из строя всю цепь.

Параллельное подключение предполагает, что все светодиоды подключены к одному источнику напряжения. Напряжение остаётся неизменным (например, 12 В), а общий ток равен сумме токов каждого модуля. Преимущество — отказ одного элемента не влияет на остальные. Но требуется точное согласование параметров светодиодов, иначе возможен перекос нагрузки.

На практике чаще используется смешанная схема: например, три группы по три светодиода в последовательности, соединённые параллельно. Это позволяет использовать стандартный блок питания 12 В и обеспечивает баланс между надёжностью и эффективностью.

Пример расчёта для смешанной схемы

Представьте, что у вас 9 светодиодов с параметрами: 3 В, 20 мА. Разбиваем их на 3 группы по 3 последовательных светодиода. Напряжение на группу: 3 × 3 В = 9 В. Блок питания — 12 В. Падение на резисторе: 12 – 9 = 3 В. Сопротивление: R = U/I = 3 В / 0,02 А = 150 Ом. Мощность резистора: P = U×I = 3 × 0,02 = 0,06 Вт — достаточно резистора на 0,25 Вт.

Механическая сборка каркаса и установка светодиодов

После выбора схемы переходим к физической сборке. Каркас можно сделать из круглой алюминиевой пластины диаметром 30–40 см. В ней просверливаются 9 отверстий по окружности — по одному для каждого светодиодного модуля. Расположение должно быть симметричным, чтобы свет был равномерным.

Светодиоды крепятся с помощью термоклея или винтов. При использовании клея важно не перекрывать контактные площадки. Если модули установлены на алюминиевую подложку, она будет служить радиатором — это критично для отвода тепла. Перегрев — одна из главных причин выхода из строя LED-устройств.

Провода прокладываются внутри каркаса или по его нижней стороне. Все соединения должны быть заизолированы. Используйте термоусадку вместо изоленты — она более долговечна и не сползает со временем. После завершения монтажа подключите провода к блоку питания, но пока не включайте систему.

Если люстра будет подключаться к домашней сети 220 В, обязательно используйте герметичный корпус для блока питания и заземлите металлические части. Это требование ПУЭ (Правил устройства электроустановок) и вопрос вашей безопасности.

Пошаговая инструкция сборки

1. Разметьте положение 9 светодиодов на каркасе.
2. Просверлите отверстия и установите модули.
3. Закрепите модули термоклеем или винтами.
4. Подключите светодиоды по выбранной схеме.
5. Заизолируйте все соединения.
6. Подключите блок питания и проверьте полярность.

Тестирование и настройка яркости

Перед финальной установкой люстры на потолок проведите тестовое включение. Подключите блок питания к сети и наблюдайте за работой светодиодов. Все девять должны загореться одновременно и одинаково ярко. Если один из них не светится — проверьте пайку, целостность провода и полярность подключения.

Используйте мультиметр для измерения напряжения на каждой группе. Отклонение более чем на 5% может указывать на проблему. Также обратите внимание на нагрев модулей: если какой-то светодиод сильно греется, возможно, он перегружен или плохо прикреплён к радиатору.

Для регулировки яркости можно установить диммер. Современные PWM-диммеры (широтно-импульсная модуляция) позволяют плавно изменять свет без мерцания. Убедитесь, что диммер совместим с вашим блоком питания и типом светодиодов. Подключение диммера выполняется между блоком питания и светодиодной цепью.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при сборке светодиодных люстр. Одна из самых частых — неправильный выбор блока питания. Использование адаптера от роутера или зарядного устройства от телефона может привести к нестабильной работе и перегреву. Блок питания должен быть стабилизированным и иметь достаточный запас мощности.

Вторая ошибка — отсутствие теплоотвода. Светодиоды выделяют тепло, и при его накоплении кристалл деградирует. Даже при низкой мощности (1 Вт на модуль) температура может превышать 80 °C. Обязательно используйте алюминиевый радиатор или корпус с вентиляцией.

Третья ошибка — игнорирование полярности. Светодиоды — полярные элементы. Подключение «наоборот» приведёт к тому, что они просто не загорятся. В худшем случае — произойдёт пробой p-n перехода. Всегда проверяйте маркировку: длинный вывод — анод (+), короткий — катод (–).

Экспертное мнение

Он также отмечает, что современные решения, такие как интеграция с умным домом (через Wi-Fi или Bluetooth), делают самодельные люстры ещё более привлекательными. Можно добавить контроллер, управляющий цветом и яркостью через приложение. Однако такие проекты требуют знаний в программировании и микроконтроллерах.

Вопросы и ответы

Заключение

Сборка 9-светодиодной люстры — это реальная задача для домашнего мастера, сочетающая технические навыки и творческий подход. Главное — соблюдать правила электробезопасности, правильно подбирать компоненты и не торопиться на этапе тестирования. Светильник, сделанный своими руками, не только сэкономит деньги, но и станет уникальным элементом интерьера.

• Используйте блок питания с запасом мощности и стабилизацией выходного напряжения.
• Применяйте смешанную схему подключения для баланса между надёжностью и эффективностью.
• Обязательно обеспечьте теплоотвод — светодиоды чувствительны к перегреву.
• Тестируйте каждую группу отдельно перед финальной сборкой.
• Заземляйте металлические части люстры при подключении к сети 220 В.
