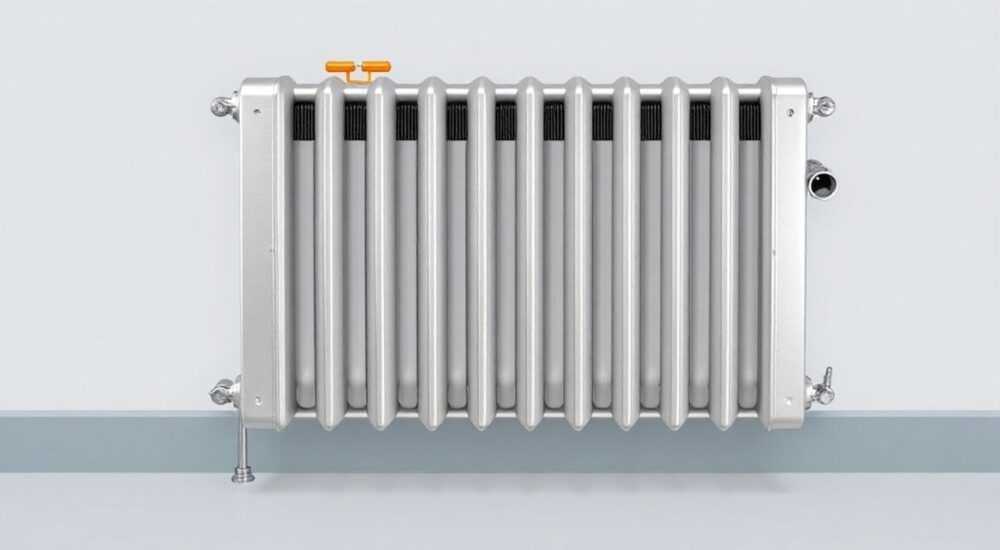

Как собрать радиатор отопления алюминиевый правильно

Алюминиевые радиаторы отопления — популярный выбор для современных систем обогрева благодаря высокой теплоотдаче, лёгкому весу и эстетичному внешнему виду. Однако их эффективность и долговечность напрямую зависят от правильной сборки и монтажа. Неправильно собранный радиатор может привести к протечкам, снижению КПД системы, а в худшем случае — к аварийным ситуациям.

Сборка алюминиевого радиатора — это ответственный процесс, требующий внимания к деталям, знания технологии и наличия подходящего инструмента. В отличие от чугунных батарей, алюминиевые модели собираются из отдельных секций, что позволяет гибко подбирать мощность под площадь помещения. При этом каждый стык между секциями является потенциальным местом утечки, поэтому качество сборки играет ключевую роль. Современные алюминиевые радиаторы рассчитаны на давление до 16–20 атмосфер, но только при условии корректного монтажа. Ошибки на этапе сборки могут свести на нет все преимущества материала.

Из чего состоит алюминиевый радиатор: компоненты и материалы

Алюминиевый радиатор представляет собой модульную конструкцию, состоящую из нескольких одинаковых секций, соединённых между собой с помощью ниппелей. Каждая секция имеет верхний и нижний коллекторы, соединённые внутренними каналами, по которым циркулирует теплоноситель. Теплоотдача обеспечивается за счёт большой площади рёбер, отлитых вместе с корпусом.

Основные элементы секции:

• Корпус из силумина — сплава алюминия с кремнием, обеспечивающего прочность и устойчивость к коррозии;
• Резиновые или паронитовые прокладки — обеспечивают герметичность между секциями;
• Ниппель — металлический переходник с резьбой с двух сторон, который стягивает секции и создаёт плотное соединение;
• Монтажная резьба — стандарт G¾ дюйма, совместимая с большинством типов труб и фитингов.

Современные радиаторы изготавливаются методом литья под давлением, что обеспечивает высокую точность геометрии и однородность стенок. Производители используют антикоррозионные покрытия внутренних поверхностей, особенно важно это при использовании в централизованных системах с агрессивным теплоносителем.

Типы прокладок: резина vs паронит

Выбор уплотнителя влияет на срок службы соединения. Резиновые прокладки (EPDM или силикон) эластичны, легко монтируются и обеспечивают хорошее уплотнение при небольших перекосах. Однако они чувствительны к качеству теплоносителя и могут деградировать при высоких температурах или наличии хлора.

Паронитовые прокладки более устойчивы к химическим воздействиям и перепадам температур, но требуют более точной затяжки и не терпят перекосов. Они чаще используются в промышленных системах или при подключении к централизованному отоплению.

Подготовка к сборке: инструменты, место и расчёт количества секций

Перед началом сборки важно определить необходимое количество секций. Это зависит от теплопотерь помещения, климатической зоны, качества утепления и площади. Упрощённый расчёт: 100 Вт тепловой мощности на 1 м² площади при высоте потолков до 3 метров.

• Для комнаты 18 м² требуется радиатор мощностью около 1800 Вт;
• Если одна секция выдаёт 180 Вт, понадобится 10 секций;
• Уточняйте параметры в паспорте конкретной модели — у разных производителей показатели различаются.

Необходимый инструмент:

1. Радиаторный ключ (двусторонний, с длинной рукояткой);
2. Торцевой ключ или головка на 13 мм (для некоторых моделей);
3. Противозажимный ключ (фиксатор);
4. Калибратор или шаблон для контроля зазоров;
5. Маркер для отметки направления затяжки;
6. Ёмкость для промывки секций (при необходимости).

Рабочее место должно быть ровным, просторным и хорошо освещённым. Секции укладываются на мягкую поверхность (коврик, картон), чтобы не повредить анодированное покрытие. Все комплектующие следует разложить в порядке сборки.

Пошаговая инструкция по сборке алюминиевого радиатора

Сборка начинается с крайней секции. Все последующие соединяются поочерёдно с помощью ниппелей. Важно соблюдать правильную последовательность и момент затяжки.

Шаг 1: Подготовка первой секции

Возьмите первую секцию и установите её вертикально. Проверьте наличие внутренних уплотнителей и очистите резьбу. На одну сторону ниппеля наденьте прокладку, ориентируя её выпуклой частью внутрь (если применимо).

Шаг 2: Соединение второй секции

Наденьте вторую секцию на ниппель так, чтобы прокладка вошла в паз. Убедитесь, что секции плотно прилегают друг к другу без перекосов. Используйте противозажимный ключ, чтобы зафиксировать первую секцию.

Шаг 3: Затяжка ниппеля

Вставьте радиаторный ключ в ниппель и начните затягивать. Делайте это медленно, равномерно проворачивая ключ. После 3–4 оборотов перейдите к противоположной стороне ниппеля — это обеспечит симметричное сжатие.

Шаг 4: Последовательное добавление секций

Повторяйте шаги 2–3 для каждой новой секции. После соединения каждой пары проверяйте зазор между секциями — он должен быть одинаковым по всему периметру. Используйте шаблон или щуп для контроля.

Шаг 5: Финальная затяжка

После сборки всех секций выполните финальную протяжку всех ниппелей по кругу. Начните с середины и двигайтесь к краям, чередуя стороны. Это исключит перекос всей конструкции.

Шаг 6: Установка заглушек и кранов

На свободные патрубки установите заглушки с прокладками. Если предусмотрено, подключите кран Маевского в верхнюю точку и сливной кран — в нижнюю. Проверьте герметичность резьбовых соединений.

Распространённые ошибки при сборке и как их избежать

Даже опытные мастера допускают ошибки, которые снижают надёжность системы. Ниже — основные проблемы и пути их решения.

• Перетяжка ниппелей: самая частая причина протечек. Алюминий мягкий, и чрезмерное усилие приводит к трещинам. Используйте динамометрический ключ для контроля момента.
• Несовместимые прокладки: применение резиновых уплотнителей там, где нужен паронит, или наоборот. Следуйте рекомендациям производителя.
• Сборка на неровной поверхности: вызывает перекос секций и неравномерное сжатие прокладок. Всегда используйте ровную площадку.
• Отсутствие противозажимного ключа: при затяжке одной секции может закручиваться соседняя, что нарушает герметичность. Зафиксируйте предыдущую секцию перед работой.
• Игнорирование направления потока: некоторые модели имеют направленный канал. Убедитесь, что вы не нарушили схему движения теплоносителя.

Проверка герметичности и подготовка к установке

После сборки радиатор необходимо испытать на герметичность. Это можно сделать до установки — сэкономит время и предотвратит повреждение интерьера при утечке.

Метод гидравлического испытания:

• Заглушите нижние патрубки, подключите шланг к верхнему входу;
• Наполните радиатор водой, выпуская воздух через верхнюю заглушку;
• Подайте давление 1,5–2 раза выше рабочего (например, 15 атм вместо 7–9);
• Выдержите 15–30 минут, наблюдая за уровнем воды и стыками.

При отсутствии течей радиатор готов к монтажу. Промойте его чистой водой, слейте и упакуйте до установки. Храните в вертикальном положении, избегая ударов.

Если испытания провести невозможно, первое включение в системе должно быть осторожным: подавайте теплоноситель медленно, следите за давлением и проверяйте все соединения.

Экспертное мнение: советы профессионалов

Сборка алюминиевых радиаторов — процесс, который нельзя упрощать. Даже малейшая ошибка может привести к серьёзным последствиям.

Современные тенденции:

• Рост популярности биметаллических радиаторов в многоквартирных домах, но алюминиевые остаются лидерами в частном секторе;
• Появление моделей с предустановленными кранами и термоголовками;
• Использование умных датчиков температуры и Bluetooth-управления в премиальных линейках.

Однако базовая технология сборки остаётся неизменной. Ключевой фактор успеха — внимание к деталям и уважение к материалу.

Вопросы и ответы

Заключение

Сборка алюминиевого радиатора — это технологический процесс, требующий точности, правильного инструмента и соблюдения инструкций производителя. Преимущества алюминия — высокая теплоотдача и лёгкость — реализуются только при грамотной сборке. Каждый этап, от расчёта мощности до финальной проверки, влияет на безопасность и эффективность отопления.

• Используйте только оригинальные ниппели и прокладки одного производителя.
• Соблюдайте момент затяжки: 80–120 Н·м, лучше с динамометрическим ключом.
• Собирайте радиатор на ровной горизонтальной поверхности.
• Проверяйте герметичность до установки под давлением 1,5× от рабочего.
• После первого нагрева сделайте контрольную протяжку соединений.
