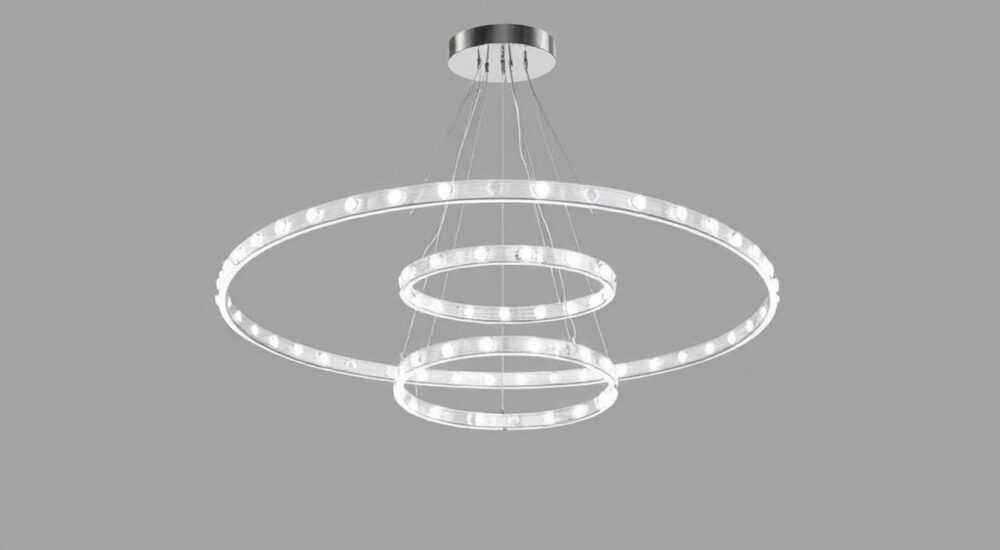

Как собрать светодиодную люстру из 3 колец

Собрать светодиодную люстру из трёх колец — реальная задача для домашнего мастера с базовыми навыками электромонтажа и аккуратностью. Главное — правильно подобрать компоненты, соблюсти последовательность подключения и обеспечить надёжную фиксацию проводов. Важно помнить: безопасность при работе с электричеством превыше всего.

Светодиодные люстры в форме концентрических колец — современное решение для интерьеров в стиле лофт, минимализм и хай-тек. Такие светильники сочетают эстетику и функциональность, обеспечивая равномерное освещение и возможность регулировки яркости и цвета. Конструкция из трёх колец позволяет создать эффект «парящего» света, особенно если использовать адресные RGB-ленты с управлением через Wi-Fi или Bluetooth. Однако сборка такой люстры своими руками требует понимания электротехнических основ, умения работать с паяльником и знания правил безопасности.

Какие компоненты нужны для сборки

Для создания люстры из трёх светодиодных колец потребуется набор ключевых элементов, каждый из которых выполняет свою функцию. Основа — гибкие или жёсткие LED-ленты, закреплённые на алюминиевых профилях для отвода тепла. Лучше выбирать ленты с плотной установкой диодов (например, 120 шт./м) для равномерного свечения без мерцания.
Каждое кольцо может быть подключено отдельно или последовательно, в зависимости от выбранной схемы управления. Для этого понадобится один или несколько блоков питания (драйверов), рассчитанных на суммарную мощность всех лент. Например, если каждое кольцо потребляет 24 Вт, а общая нагрузка — 72 Вт, нужен драйвер на 100–120 Вт с запасом 20–30%.

• Светодиодные ленты (монохромные, белые или RGB/RGBW)
• Алюминиевые профили в форме окружности (можно заказать под размер)
• Блоки питания (постоянный ток 12 В или 24 В)
• Контроллер (для RGB — с ИК, RF, Wi-Fi или Bluetooth)
• Монтажные кабели, термоусадка, клеммы Wago
• Центрирующая планка или распределительная коробка
• Крепёж: тросы, цепи, метизы

Для декоративного эффекта можно использовать матовые рассеиватели (диффузоры), которые смягчают свет и скрывают отдельные диоды. Если планируется RGB-подсветка, обязательно используйте 4-жильный кабель (красный, зелёный, синий, общий минус).

Выбор типа светодиодной ленты

Решение между монохромной и цветной лентой зависит от дизайнерской задумки. Белые ленты бывают с разной цветовой температурой: тёплый белый (2700–3000 К), нейтральный (4000–4500 К), холодный (6000–6500 К). Для гостиной лучше подойдёт тёплый свет, для кухни — нейтральный.
Если вы хотите динамичное освещение, выбирайте адресную RGB-ленту на микросхемах WS2812B или аналогах. Она позволяет управлять каждым диодом отдельно, создавая анимации, реакции на музыку и сценарии. Управление осуществляется через плату Arduino или готовый Wi-Fi-контроллер (например, от Tasmota или Shelly).

Планирование конструкции и электросхемы

Перед началом сборки необходимо определиться с диаметрами колец. Обычно используются три размера: например, 40 см, 60 см и 80 см. Расположение — концентрическое, с одинаковым зазором между кольцами (10–15 см). Это создаёт гармоничную визуальную композицию.
Центр тяжести должен быть строго по центру потолочного крепления. Для этого используется металлическая пластина или круглая распределительная коробка, к которой крепятся несущие тросы. Все кольца должны быть параллельны полу, иначе люстра будет «косить».
Составьте электрическую схему подключения. Возможны два варианта:

1. Последовательное подключение — одно кольцо за другим. Риск: при обрыве одного — не работает вся цепь.
2. Параллельное подключение — каждое кольцо идёт отдельным проводом к драйверу. Надёжнее, но больше проводов.

Для RGB-системы требуется отдельный контроллер на 4 канала (R, G, B, W). Если кольца будут работать независимо, понадобится мультизональный контроллер. Современные решения позволяют управлять каждой зоной через мобильное приложение.

Расчёт мощности и тока

Чтобы избежать перегрузки, рассчитайте суммарную мощность. Допустим, вы используете LED-ленту 24 В, 14.4 Вт/м. Диаметр первого кольца — 0.4 м, длина окружности: π × 0.4 ≈ 1.26 м. Потребление: 1.26 × 14.4 ≈ 18 Вт.
Второе кольцо (0.6 м): длина ≈ 1.88 м → 27 Вт.
Третье (0.8 м): ≈ 2.51 м → 36 Вт.
Итого: 18 + 27 + 36 = 81 Вт.
Выбираем драйвер на 100 Вт (24 В, 4.2 А). Запас — 19 Вт, что соответствует нормам.

Пошаговая сборка: от подготовки до монтажа

Сборка начинается с подготовки колец. Если вы используете гибкие профили, согните их по шаблону (например, из фанеры) и закрепите стяжками до полного высыхания формы. Жёсткие профили из алюминия можно заказать под точный диаметр у производителей.
Шаг 1: Нарежьте LED-ленту по меткам резки. Убедитесь, что контакты совпадают с направлением питания.
Шаг 2: Аккуратно приклейте ленту в профиль, слегка натягивая, чтобы не было заломов.
Шаг 3: Подключите провода к контактам. Лучше припаять, чем использовать зажимы — так надёжнее.
Шаг 4: Установите диффузор в профиль, защёлкнув по краям.
Для крепления колец к центральной платформе используйте три пары тросиков из нержавеющей стали. Длина тросов должна быть одинаковой. Зафиксируйте их с помощью концевых зажимов или втулок.

Монтаж центрального блока

В центре люстры размещается распределительная коробка. В неё заводятся все провода от колец, подключаются к клеммам и далее — к драйверу. Коробка должна быть из негорючего материала, с крышкой. Драйвер можно спрятать в потолке (если есть подвесной потолок) или в корпусе люстры.
Если используется Wi-Fi-контроллер, обеспечьте ему доступ к сети. Многие модели чувствительны к экранированию металлом — размещайте его в пластиковой части конструкции.

Подключение и тестирование системы

Перед подключением к сети проверьте все соединения мультиметром. Убедитесь, что нет короткого замыкания между плюсом и минусом. Подавайте питание постепенно: сначала через сетевой фильтр или лабораторный блок питания с ограничением тока.
Подключите один контур, включите — проверьте работу. Затем второй, третий. Если используется RGB, протестируйте каждый канал отдельно. Убедитесь, что все диоды горят равномерно, без затемнений.
Если одно кольцо светит слабее — возможна просадка напряжения. Решение: подайте питание с противоположной стороны кольца («встречное питание»).

Настройка управления

Для монохромной люстры достаточно обычного диммера. Для RGB — настройте контроллер через пульт или приложение. Современные решения (например, от компании MagicHome) позволяют сохранять сценарии: «Утро», «Вечер», «Праздник».
Если вы используете адресную ленту, загрузите прошивку на контроллер (через USB) и настройте программу (например, WLED). Это даёт максимум возможностей: синхронизация с музыкой, календарь событий, интеграция с Яндекс.Алисой.

Типичные ошибки и как их избежать

Одна из самых частых ошибок — использование драйвера без запаса по мощности. Это приводит к перегреву, сбоям и выходу из строя. Вторая — плохая изоляция соединений. Даже одна оголённая жила может вызвать КЗ.
Третья ошибка — игнорирование теплоотвода. LED-ленты на профилях без алюминиевого основания быстро деградируют. Четвёртая — неравномерное натяжение тросов, из-за чего люстра висит криво.

• Не используйте бытовые скотчи вместо термоусадки
• Не экономьте на качестве блока питания — это «сердце» системы
• Не подключайте ленты разной длины последовательно без учёта тока
• Не забывайте про заземление металлических частей

Экспертное мнение

При проектировании многоуровневой светодиодной люстры важно соблюдать баланс между эстетикой и технической реализуемостью. Чем больше колец, тем сложнее механическая устойчивость и электрическая схема. Оптимальное решение — использовать модульный подход: каждое кольцо как отдельный элемент с возможностью замены.
Для долговечности системы выбирайте компоненты с маркировкой промышленного уровня: драйверы Mean Well, ленты от Seoul Semiconductor или Osram. Они дороже, но служат в 2–3 раза дольше бюджетных аналогов.
Интеграция в умный дом — важное преимущество. Люстра, управляемая голосом или по расписанию, повышает комфорт. Убедитесь, что контроллер поддерживает нужные протоколы (Matter, HomeKit, Google Home).

Вопросы и ответы

Заключение

Сборка светодиодной люстры из трёх колец — это проект, сочетающий инженерию и дизайн. При правильном подходе вы получите уникальный светильник, который станет центром интерьера. Ключевые факторы успеха — качественные компоненты, чёткий план и внимание к деталям.

• Рассчитывайте мощность с запасом 20–30%
• Используйте алюминиевые профили для теплоотвода
• Подключайте кольца параллельно для надёжности
• Тестируйте систему поэтапно
• Интегрируйте люстру в умный дом для максимального удобства
