Как соединить 2 светодиодных светильника

Соединить два светодиодных светильника можно несколькими способами: последовательно, параллельно или через блок питания с несколькими выходами. Наиболее надёжный и безопасный метод — параллельное подключение напрямую к источнику постоянного тока с учётом совместимости напряжения и мощности. Важно использовать качественные соединители, избегать перегрузки проводки и обязательно соблюдать полярность.

Типы светодиодных светильников и их технические характеристики

Перед тем как приступать к соединению двух светодиодных светильников, важно понять, с каким оборудованием вы работаете. Светодиодные светильники бывают разных типов: точечные, линейные, потолочные, настенные, трековые и встраиваемые. Каждый из них может иметь разные требования к питанию и подключению.
Ключевыми параметрами являются напряжение (12 В, 24 В или 220 В), мощность (Вт), тип цоколя (например, GU10, G9) и наличие/отсутствие драйвера. Например, низковольтные светильники (12 В) требуют внешнего блока питания, тогда как сетевые (220 В) могут подключаться напрямую к электросети. Неправильное определение типа устройства — частая причина неисправностей.
Мощность также играет важную роль. При объединении двух светильников необходимо учитывать суммарную нагрузку на блок питания. Если один светильник потребляет 5 Вт, а другой — 7 Вт, общий расход составит 12 Вт. Блок питания должен быть рассчитан минимум на 15–20% больше этой суммы для обеспечения запаса прочности.

Как определить тип питания светильника

Начните с анализа маркировки. Обычно на корпусе или упаковке указано: «DC 12V», «AC 220V» или «12–24V». DC означает постоянный ток, AC — переменный. Если указано «12V», значит, светильник низковольтный и требует преобразователь.
Также обратите внимание на наличие драйвера. Встроенный драйвер позволяет подключать светильник напрямую к сети 220 В. Если его нет — требуется внешний блок питания. Игнорирование этого правила может привести к мгновенному выходу прибора из строя.

Совместимость по напряжению и мощности

Соединять можно только светильники с одинаковым рабочим напряжением. Например, два светильника на 12 В можно подключить к одному блоку питания 12 В. Но если один на 12 В, а другой на 24 В — это недопустимо без дополнительных преобразователей.
Таблица совместимости поможет быстро сориентироваться:

Основные способы подключения двух светодиодных светильников

Существует три основных способа соединения: последовательное, параллельное и комбинированное. Каждый имеет свои преимущества и ограничения. Выбор зависит от типа светильников, доступного оборудования и целей установки.
Последовательное подключение предполагает, что ток проходит от первого светильника ко второму по одной линии. Это простой способ, но он имеет существенный недостаток: при выходе из строя одного светильника перестаёт работать вся цепь. Кроме того, напряжение делится между устройствами, что может привести к недостаточной яркости.

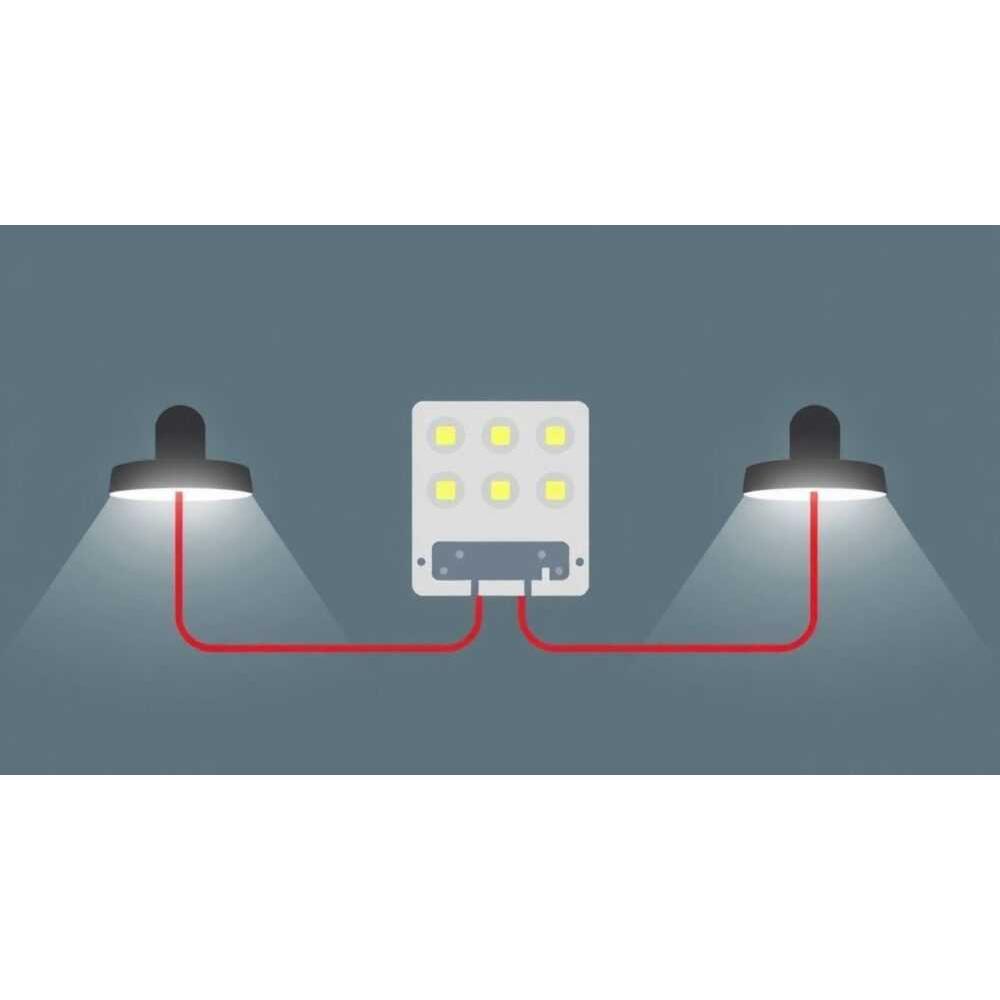

Параллельное подключение — наиболее надёжный и распространённый метод. Каждый светильник подключается к источнику питания отдельно. Это обеспечивает стабильную работу: если один светильник перегорит, второй продолжит функционировать. Напряжение на каждом остаётся полным, что гарантирует заявленную яркость.

Комбинированный способ используется в сложных системах освещения, например, при создании групп с разными режимами. Он сочетает элементы последовательного и параллельного подключения, но требует глубоких знаний в электротехнике и использования дополнительных контроллеров.

Когда использовать каждый из методов?

Последовательное подключение оправдано только в специфических случаях, например, при использовании светодиодных лент с фиксированной длиной. Для обычных светильников этот метод не рекомендуется.
Параллельное подключение подходит для 95% случаев. Особенно актуально в бытовых условиях: в гостиных, кухнях, коридорах, где важна надёжность и удобство обслуживания.

Использование блока питания с несколькими выходами

Некоторые современные блоки питания имеют несколько выходных каналов — по одному на каждый светильник. Это идеальное решение для параллельного подключения. Такие блоки обеспечивают стабильное напряжение, защищены от перегрузок и часто оснащены индикацией работы.
Преимущества:

• Упрощённая схема подключения;
• Автоматическая балансировка нагрузки;
• Высокая надёжность и безопасность.

Пошаговая инструкция по соединению светильников

Подключение двух светодиодных светильников — процесс, который можно выполнить самостоятельно, если следовать чёткой инструкции. Главное — соблюдать технику безопасности и не торопиться.

1. Отключите питание. Перед началом работ обязательно обесточьте участок цепи. Это базовое правило электробезопасности. Даже низковольтные системы могут быть подключены к сети 220 В на входе.
2. Подготовьте инструменты. Вам понадобятся: отвёртка, кросс-модульные зажимы (Wago), изолента или термоусадка, мультиметр для проверки напряжения, кабель нужного сечения (обычно 1,5 мм²).
3. Выберите схему подключения. Рекомендуется параллельная схема. Подготовьте провода: фаза (L), ноль (N) и, при необходимости, заземление (PE).
4. Подключите блок питания. Если используется низковольтная система, подключите блок питания к сети 220 В согласно схеме на корпусе. Проверьте выходное напряжение мультиметром.
5. Проложите провода к светильникам. Используйте кабель с двумя жилами (плюс и минус). Не перегибайте провода и избегайте механических повреждений.
6. Соедините светильники параллельно. Подключите плюс каждого светильника к выходу «+» блока питания, минус — к «–». Используйте Wago-зажимы для надёжного контакта.
7. Проверьте полярность. Светодиоды чувствительны к полярности. Перепутанные провода могут привести к отсутствию свечения или повреждению.
8. Включите питание и протестируйте. Включите автомат и проверьте работу обоих светильников. Убедитесь, что они горят равномерно и без мерцания.

Альтернативные методы: использование распределительной коробки

Если светильники работают от сети 220 В, их можно подключить через распределительную коробку. Это стандартная практика в электромонтаже. В коробке соединяются фазные и нулевые провода от источника и к каждому светильнику.
Преимущества:

• Централизованное управление;
• Легкий доступ для обслуживания;
• Соответствие нормам ПУЭ (Правила устройства электроустановок).

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении светодиодных светильников. Знание типичных проблем помогает избежать поломок и повысить безопасность.
Одна из самых частых ошибок — перегрузка блока питания. Например, блок на 20 Вт подключают к двум светильникам по 12 Вт (итого 24 Вт). Это приводит к перегреву, снижению срока службы и возможному возгоранию. Всегда выбирайте блок с запасом мощности — минимум на 20–30% выше суммарной нагрузки.
Вторая ошибка — игнорирование полярности. Хотя некоторые светильники с драйвером могут работать при любом подключении, большинство LED-устройств чувствительны к направлению тока. Неправильная полярность вызывает отсутствие свечения или пробой чипа.

Некачественные соединения

Использование скруток вместо клеммников — ещё одна опасная практика. Со временем скрутки ослабевают, окисляются и начинают греться. Это создаёт риск короткого замыкания. Всегда используйте Wago-зажимы или винтовые клеммы.

Несовместимость по цветовой температуре

Хотя это не влияет на электрическую часть, смешивание светильников с разной цветовой температурой (например, 3000K и 6000K) портит визуальное восприятие. В одном помещении лучше использовать одинаковый оттенок света.

Экспертные рекомендации

При проектировании системы освещения всегда начинайте с расчёта нагрузки. Суммируйте мощность всех светильников и добавляйте 25% запаса. Это обеспечит стабильную работу даже при колебаниях напряжения в сети.
Используйте кабели с медными жилами — они лучше проводят ток и меньше нагреваются. Алюминиевые провода не рекомендуются для внутренней проводки из-за хрупкости и окисления.
Для влажных помещений (ванная, кухня) выбирайте светильники с защитой IP44 и выше. Корпус должен быть герметичным, а все соединения — изолированными.
Если планируете управлять светом через диммер, убедитесь, что светильники поддерживают диммирование, а сам диммер совместим с LED-нагрузкой. Не все диммеры работают со светодиодами — старые модели могут вызывать мерцание.

Часто задаваемые вопросы

Заключение

Соединение двух светодиодных светильников — задача, которая по силам даже новичку, если соблюдать базовые правила электробезопасности и технические требования. Параллельное подключение является оптимальным решением для большинства случаев, обеспечивая стабильную и надёжную работу. Ключевые факторы успеха — правильный выбор блока питания, контроль мощности и качественные соединения.

• Подключайте светильники параллельно для максимальной надёжности.
• Блок питания должен иметь запас мощности не менее 20%.
• Всегда проверяйте напряжение, полярность и совместимость устройств.
• Используйте клеммники вместо скруток для безопасных соединений.
• Учитывайте цветовую температуру и условия эксплуатации при выборе светильников.
