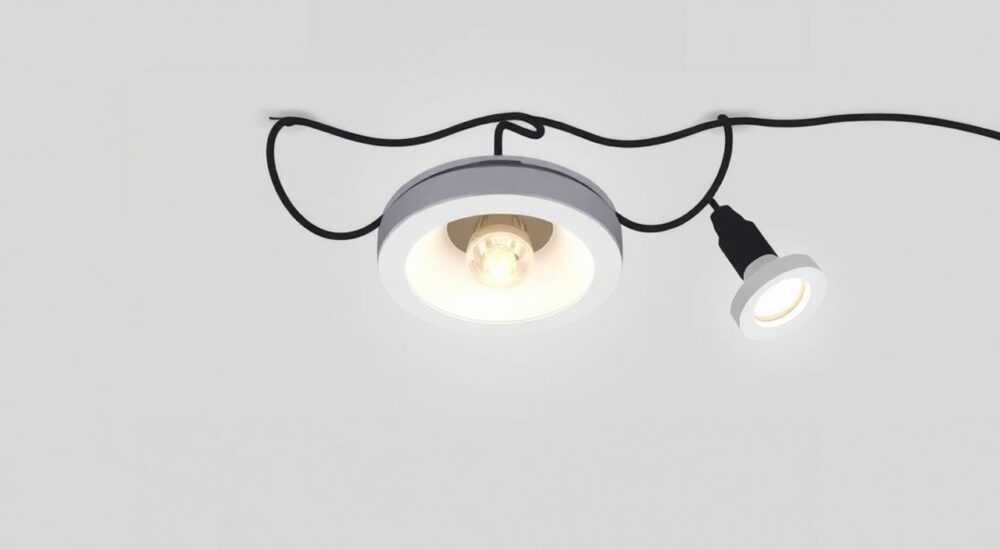

Как соединить 3 провода для встроенного светильника

Соединение трёх проводов для встроенного светильника — стандартная задача при монтаже освещения, особенно если речь идёт о подключении к двухклавишному выключателю или системе с распределительной коробкой. Основные провода — фаза (L), ноль (N) и заземление (PE) — должны быть правильно и безопасно соединены, чтобы избежать короткого замыкания, перегрева или выхода прибора из строя. Главное правило: соблюдайте цветовую маркировку, используйте надёжные соединители и обязательно отключайте питание перед началом работ.

Встраиваемые светильники — популярное решение для современных интерьеров. Они компактны, эстетичны и позволяют создавать точечное или рассеянное освещение. Однако их установка требует внимательности, особенно на этапе электромонтажа. Одна из типичных ситуаций — необходимость соединить три провода: два питающих (фаза и ноль) и защитный проводник (заземление). В некоторых случаях может быть задействован и третий фазный провод, если используется двухуровневое управление. Неправильное подключение грозит не только поломкой светильника, но и риском поражения током. Поэтому важно понимать принципы электрической разводки и выбирать правильные методы соединения.

Назначение проводов: как определить фазу, ноль и заземление

Понимание функций каждого провода — основа безопасного монтажа. В стандартной электропроводке используются три проводника: фаза (L), нейтраль (N) и защитное заземление (PE). Фаза подаёт напряжение от щитка к светильнику. Ноль обеспечивает обратный путь тока. Заземление — это защитный контур, который отводит ток при пробое изоляции, предотвращая удар током.

Цветовая маркировка помогает быстро идентифицировать провода. Согласно ГОСТ Р 50462–2009:

• Фаза (L) — коричневый, чёрный или серый;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Однако в старых домах маркировка может не соответствовать нормам. В таких случаях необходимо использовать индикаторную отвёртку или мультиметр для проверки. Подача напряжения только на фазу исключает путаницу. Если светильник металлический, подключение заземления обязательно. Для пластиковых корпусов оно может отсутствовать, но рекомендуется по требованиям ПУЭ.

Как проверить провода мультиметром

Если цвета неясны или проводка выполнена одноцветным кабелем, используйте мультиметр. Установите режим измерения переменного напряжения (ACV, 200 В и выше). Один щуп подключите к предполагаемой фазе, второй — к нулю. При наличии напряжения (обычно 220–240 В) — это фаза. Аналогично проверьте заземление: между фазой и PE должно быть напряжение, между N и PE — около 0 В.

Методы соединения проводов: плюсы и минусы

Выбор способа соединения влияет на долговечность, безопасность и удобство обслуживания. Рассмотрим основные варианты:

1. Скрутка с изоляцией — традиционный метод. Провода зачищаются, скручиваются плоскогубцами и изолируются колпачками или изолентой. Недостатки: со временем контакт ослабевает, возможен перегрев. Не рекомендован ПУЭ для силовых цепей.
2. Пайка — обеспечивает надёжный контакт, но требует навыков и оборудования. После пайки необходимо качественно заизолировать соединение. Метод трудоёмкий и неудобен для быстрого монтажа.
3. Винтовые клеммы — надёжны, допускают многократное подключение. Подходят для разных сечений, но могут ослабевать при вибрации или температурных колебаниях.
4. Пружинные клеммники WAGO — современный стандарт. Быстро, безопасно, без инструментов. Поддерживают соединение меди и алюминия, выдерживают до 24 А. Идеальны для встраиваемых светильников.

Пошаговая инструкция по подключению трёх проводов

Подключение встроенного светильника требует последовательности и аккуратности. Ниже — алгоритм для стандартной ситуации: один светильник, одноклавишный выключатель, три провода (L, N, PE).

1. Отключите питание. На электрощитке найдите автомат, отвечающий за освещение в комнате, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр. Прикоснитесь к каждому проводу — сигнала быть не должно.
3. Подготовьте провода. Зачистите концы на 10–12 мм. Используйте стриппер, чтобы не повредить жилы. Разложите провода по цветам: коричневый/чёрный — фаза, синий — ноль, жёлто-зелёный — заземление.
4. Определите провода светильника. На корпусе или паспорте указаны обозначения: L (фаза), N (ноль), ⏚ (заземление). Убедитесь, что провода светильника соответствуют.
5. Соедините провода. Используйте клеммники WAGO. Вставьте фазу с щитка и фазу светильника в одну клемму, аналогично — ноль и заземление. Щелчок подтвердит надёжность соединения.
6. Уложите провода. Аккуратно уложите соединения в монтажную коробку или нишу в потолке. Не допускайте перегибов и натяжения.
7. Зафиксируйте светильник. Вставьте корпус в отверстие, зафиксируйте пружинными лапками. Убедитесь, что он плотно сидит и не шатается.
8. Включите питание и проверьте работу. Подайте напряжение, включите выключатель. Светильник должен загореться. Если нет — отключите автомат и проверьте соединения.

Что делать, если проводов больше трёх?

В случае двухклавишного выключателя может быть две фазы (L1, L2). Тогда к светильнику подключаются: одна фаза (в зависимости от схемы), ноль и заземление. Оставшаяся фаза идёт к другому светильнику или группе. Здесь важно не перепутать провода — используйте маркировку (например, термоусадку или цветную изоленту).

Типичные ошибки и как их избежать

Даже опытные монтажники допускают ошибки. Вот самые распространённые:

• Перепутаны фаза и ноль. Это не всегда приводит к отказу светильника, но создаёт опасность: даже при выключенном выключателе корпус может оказаться под напряжением.
• Отсутствие заземления. Особенно критично для металлических светильников. При пробое изоляции ток пойдёт через человека, а не по защитному проводнику.
• Плохой контакт в клеммах. Провод не до конца вставлен, жила сломана. Это вызывает искрение, нагрев и, в худшем случае, возгорание.
• Использование скруток без пайки или опрессовки. Такие соединения запрещены ПУЭ для стационарной проводки.
• Недостаточная изоляция. Оголённые участки могут касаться металлических частей, вызывая короткое замыкание.

Совместимость материалов: медь и алюминий

В старых домах проводка часто выполнена алюминием, а новые светильники имеют медные провода. Прямое соединение меди и алюминия недопустимо — из-за электрохимической коррозии контакт быстро окисляется, нагревается и может отгореть.

Решение — использовать специальные клеммники, допускающие соединение разнородных металлов. Например, WAGO серии 273 или 274. Они содержат пасту, предотвращающую окисление. Также можно применять болтовые соединения с шайбами, но это менее удобно в ограниченном пространстве.

Альтернатива: переходник-адаптер

Если нет подходящих клеммников, можно использовать медно-алюминиевые гильзы (ГМА) с опрессовкой. Однако этот метод требует специального инструмента и навыков. Для бытового монтажа проще и безопаснее купить универсальные клеммники.

Экспертное мнение

«Сегодня 90% аварий в бытовой электрике связаны с плохими контактами. Люди экономят на клеммниках, используют скрутки «на минуту», а потом удивляются, почему светильник не горит или пахнет гарью. Я рекомендую: один раз купите качественные WAGO — и забудьте о проблемах на 10 лет. Особенно для встраиваемых светильников, где доступ к проводам затруднён. Да, цена выше, чем у скрутки, но безопасность — не место для экономии.» — Елена Петрова, инженер-электрик, эксперт по внутренним сетям, 12 лет опыта

Вопросы и ответы

Заключение

Подключение трёх проводов для встроенного светильника — задача, требующая внимания к деталям, знания основ электротехники и соблюдения правил безопасности. Ключевые моменты: правильная идентификация проводов, использование современных клеммников, обязательное отключение питания и проверка перед включением. Современные решения, такие как пружинные клеммники WAGO, делают процесс быстрым и надёжным, исключая риски, связанные с традиционными скрутками.

• Всегда отключайте питание перед работой с проводами.
• Определяйте фазу, ноль и заземление по цвету и с помощью тестера.
• Используйте пружинные клеммники WAGO вместо скруток.
• Не соединяйте медь и алюминий напрямую — применяйте специальные клеммы.
• Проверяйте работу светильника после подключения и убедитесь в отсутствии нагрева.
