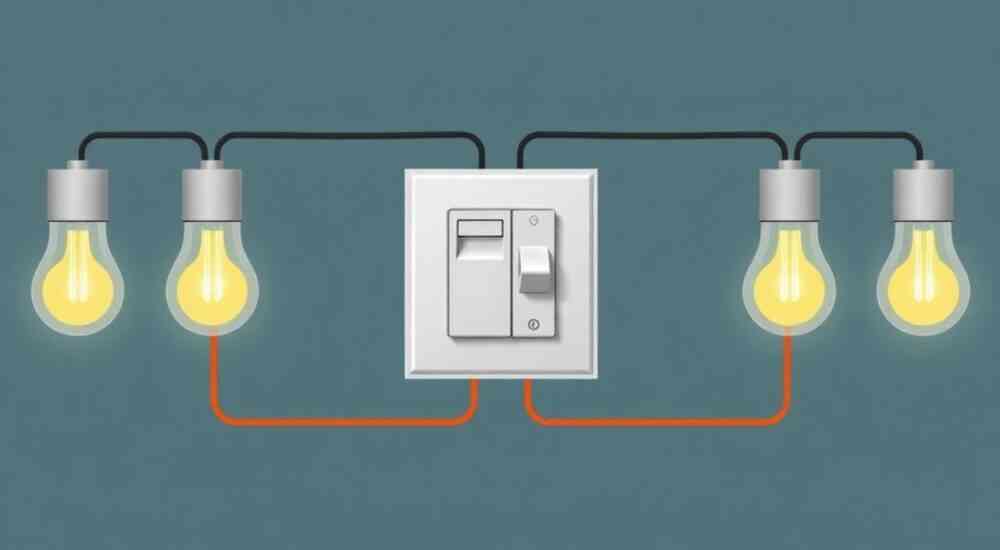

Как соединить 4 светильника на один выключатель

Соединить четыре светильника к одному выключателю — стандартная задача при ремонте или модернизации электропроводки. Это позволяет управлять освещением в одной зоне (например, гостиной, коридоре или кухне) с единой точки. Основное правило — соблюдение правил безопасности, использование подходящих материалов и чёткое следование схеме подключения. Главное — подключать светильники параллельно, чтобы при выходе одного из строя остальные продолжали работать.

Зачем соединять 4 светильника на один выключатель

Управление несколькими источниками света с одного пункта управления — практичное решение для современных интерьеров. Особенно это актуально в помещениях большой площади, где требуется равномерное освещение. Четыре светильника, объединённые в одну группу, позволяют создать комфортный световой фон без необходимости бегать по комнате, включая каждый прибор отдельно.
Такое подключение часто используется в кухнях с точечными светильниками, в гостиных с потолочными спотами, а также в коридорах и прихожих. Централизованное управление повышает удобство и снижает нагрузку на проводку за счёт рационального распределения тока.
Кроме того, единый выключатель упрощает монтаж автоматики и систем «умного дома». Например, можно легко заменить обычный выключатель на проходной или диммер, если вся группа подключена корректно.

Основные способы подключения

Существует несколько методов объединения четырёх светильников на один выключатель. Выбор зависит от типа проводки, расположения приборов и доступности распределительных коробок.
Наиболее распространённые схемы:

• Параллельное подключение через распределительную коробку — самый надёжный и безопасный способ. Все светильники подключаются параллельно к фазе и нулю, идущим от выключателя.
• Последовательное подключение — не рекомендуется, так как при выходе одного светильника из строя обрывается вся цепь.
• Шлейфовое подключение — когда провода последовательно проходят от одного светильника к другому. Формально это всё равно параллельная схема, но с техническими нюансами.

Параллельная схема предпочтительна, потому что каждый светильник получает полное напряжение (220 В), а отказ одного не влияет на работу других. Шлейфовая схема экономит провод, но требует аккуратного монтажа, чтобы не перегружать контактные группы.

1. Определите место установки выключателя и расположение светильников.
2. Проложите кабель от щитка к распределительной коробке.
3. Подключите фазу к выключателю, а с него — к коробке.
4. Разведите провода к каждому светильнику, соблюдая параллельность.
5. Завершите монтаж, проверьте изоляцию и выполните тестовое включение.

Преимущества и недостатки каждого способа

Подробно: схема подключения через распределительную коробку

Распределительная коробка — ключевой элемент любой электрической схемы. Именно здесь происходит разделение и коммутация проводов. Для подключения четырёх светильников понадобится коробка достаточного размера, чтобы разместить все соединения без перегрева.
Начнём с подготовки материалов:

• Кабель ВВГнг-Ls 3×1.5 мм² (фаза, ноль, заземление);
• Распределительная коробка с крышкой;
• Клеммы WAGO или колпачки СИЗ для соединения проводов;
• Изолента или термоусадка;
• Индикаторная отвёртка и мультиметр.

Процесс подключения:

1. Отключите питание на щитке и проверьте отсутствие напряжения.
2. Проложите кабель от щитка к коробке, затем от коробки к выключателю.
3. От коробки проложите отдельные линии к каждому светильнику.
4. Подключите нулевой провод (синий) напрямую от щитка к нулевым контактам всех светильников.
5. Фазный провод (коричневый) подайте на вход выключателя, а с выхода — верните в коробку как «управляемую фазу».
6. Соедините управляемую фазу с фазными контактами всех светильников.
7. Если есть — подключите провод заземления (жёлто-зелёный) ко всем светильникам.
8. Закройте коробку, включите питание и протестируйте систему.

Цветовая маркировка проводов

Правильная цветовая маркировка помогает избежать ошибок и ускоряет обслуживание.

Если вы используете однотипный кабель, обязательно помечайте провода бирками или термоусадкой, особенно «управляемую фазу», идущую от выключателя.

Важные технические требования и нормы

Подключение светильников регулируется Правилами устройства электроустановок (ПУЭ), ГОСТами и СП. Несоблюдение норм может привести к авариям, пожарам или отказу при приёмке электропроекта.
Ключевые требования:

• Сечение кабеля для освещения — не менее 1.5 мм² по меди;
• Максимальная нагрузка на одну группу освещения — 3.5 кВт (при 16 А автомате);
• Обязательное наличие УЗО или дифавтомата при групповом подключении;
• Заземление металлических корпусов светильников;
• Использование негорючих материалов для скрытой проводки.

Для четырёх светодиодных светильников по 15 Вт суммарная нагрузка составит всего 60 Вт — это далеко от предела. Но если вы используете галогенные или лампы накаливания, общая мощность может быстро достичь 600–800 Вт, что требует проверки тепловой нагрузки на провод и автомат.

Расчёт нагрузки на проводку

Чтобы избежать перегрева, рассчитайте общую мощность:

• Мощность одного светильника × количество = общая нагрузка;
• Разделите на напряжение (220 В) — получите ток в амперах;
• Сравните с номиналом автомата (обычно 10 А или 16 А).

Например:
4 светильника × 75 Вт = 300 Вт
300 Вт / 220 В ≈ 1.36 А — это безопасно даже для автомата на 6 А.

Частые ошибки и как их избежать

Даже опытные электрики допускают просчёты. Вот наиболее распространённые проблемы при подключении четырёх светильников:

• Подключение в «звезду» без коробки — когда все провода сходятся прямо к выключателю. Это увеличивает нагрузку на механизм и затрудняет ремонт.
• Смешивание проводов разных сечений — может привести к перегреву тонкого участка.
• Отсутствие заземления — особенно опасно в ванных и детских.
• Плохие соединения — скрутки без пайки или клемм вызывают искрение и нагрев.
• Неправильная фазировка — подача фазы на нулевой контакт светильника.

Чек-лист правильного подключения

• Питание отключено и защищено от случайного включения.
• Все соединения выполнены в коробке.
• Фаза и ноль подключены правильно (по цвету или маркировке).
• Заземление подключено ко всем светильникам (если требуется).
• Использованы качественные клеммы (WAGO, СИЗ и т.д.).
• Провода не натянуты и не пережаты.
• Выполнена прозвонка цепи мультиметром.
• Проверено отсутствие короткого замыкания.

Экспертное мнение

Она также отмечает: «При работе с натяжными потолками важно оставлять запас провода у каждого светильника — не менее 15 см. Это нужно для возможного демонтажа или замены лампы.»

Вопросы и ответы

Заключение

Подключение четырёх светильников к одному выключателю — это простая, но требующая внимания к деталям задача. Ключевые принципы: параллельная схема, использование распределительной коробки, соблюдение цветовой маркировки и норм безопасности. Такое решение обеспечивает надёжность, удобство и соответствие требованиям ПУЭ.

• Всегда подключайте светильники параллельно, а не последовательно.
• Используйте распределительную коробку для всех соединений.
• Следите за сечением кабеля и общей нагрузкой на цепь.
• Проверяйте подключение мультиметром перед включением.
• Учитывайте тип ламп — LED, галоген или накаливания — при расчёте мощности.
