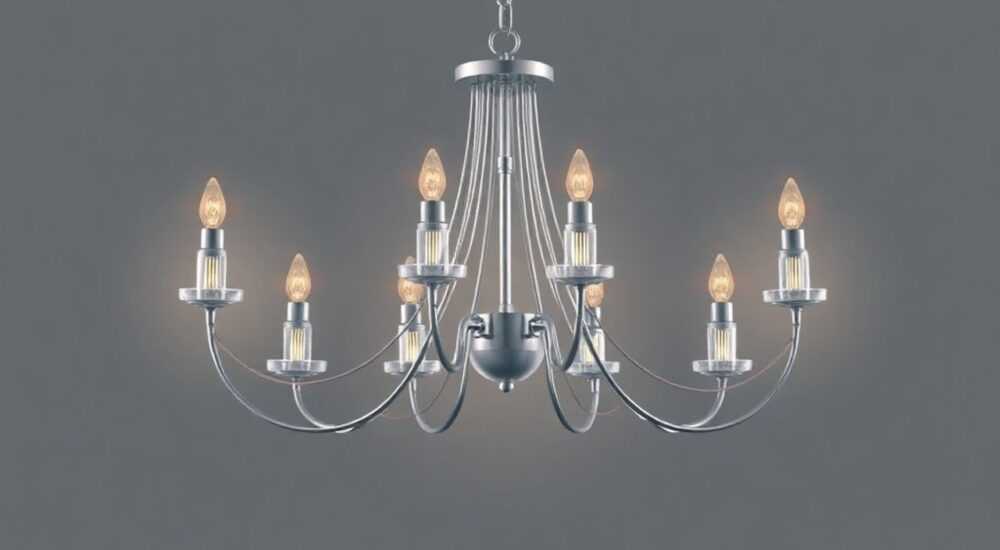

Как соединить 8 проводов в люстре

Соединение 8 проводов в люстре — задача, с которой сталкиваются как новички, так и опытные электрики при монтаже многосекционных светильников. Главное — правильно определить назначение каждого провода, соблюсти полярность и использовать надёжные соединения. Для этого применяют клеммники WAGO, колпачки СИЗ или распределительную коробку, избегая скруток без дополнительной изоляции.

Когда вы устанавливаете люстру с несколькими плафонами, особенно если она поддерживает управление разными группами света через двойной или тройной выключатель, количество проводов может достигать восьми и более. Это вызывает растерянность: куда подключать каждый провод, как не перепутать фазу с нулём, и можно ли всё это сделать самостоятельно. Ответ — да, при условии соблюдения правил электробезопасности и чёткого понимания структуры подключения. В этой статье мы детально разберём, как грамотно объединить 8 проводов в люстре, какие инструменты и материалы потребуются, и как избежать типичных ошибок.

Как устроена люстра с 8 проводами

Люстра с восемью проводами обычно рассчитана на сложное управление освещением. Такие модели часто имеют три группы ламп: две основные (по 3 лампы) и одну декоративную (2 лампы), или же разделены на режимы «слабый», «средний» и «яркий». Каждая группа подключается отдельно, что требует нескольких выходов с распределительной коробки.
Обычно 8 проводов включают:

• 3 фазовых провода от групп ламп;
• 3 нулевых провода от тех же групп;
• 1 общий фазный вход (питание от выключателя);
• 1 общий нулевой вход (подключение к сети).

Однако конфигурация может отличаться. Например, в некоторых люстрах используются общие нулевые шины, а фазы разведены. Важно внимательно изучить схему, которая прилагается к изделию.

Также стоит учитывать, что в новых моделях могут быть встроенные LED-модули с драйверами, требующими отдельного подхода. Например, светодиодная секция может работать от постоянного тока, а лампы накаливания — от переменного. В таких случаях необходимо раздельное питание и использование блока питания.

Инструменты и материалы для работы

Перед началом монтажа подготовьте всё необходимое. Работа с электричеством требует аккуратности, поэтому наличие правильных инструментов снижает риск ошибок.
Основной набор включает:

• Отвёртки (крестовая и плоская);
• Индикаторную отвёртку или мультиметр;
• Кусачки или бокорезы;
• Изоленту или термоусадочные трубки;
• Клеммники (WAGO, СИЗ, винтовые);
• Уровень (для ровного монтажа люстры);
• Стремянку или устойчивую подставку.

Особое внимание уделите выбору соединителей. Современные пружинные клеммники WAGO позволяют быстро и безопасно соединить до 8 проводов одного сечения (до 2,5 мм²). Они не требуют затяжки винтов и обеспечивают надёжный контакт. Колпачки СИЗ также популярны, но подходят только для одинакового количества проводов и требуют предварительной скрутки.

Если в доме старая проводка, проверьте сечение проводов. Алюминиевые жилы нельзя напрямую соединять с медными без переходника — это вызывает гальваническую коррозию. Используйте специальные клеммы с антикоррозийной пастой.

Шаги соединения проводов

Подключение 8 проводов — процесс поэтапный. Ниже приведён алгоритм, который подойдёт для большинства люстр с трёхклавишным выключателем.

1. Отключите электропитание. На щитке найдите автомат, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку «Не включать!».
2. Разберите люстру и определите назначение проводов. Обычно провода сгруппированы по плафонам. Прозвоните их мультиметром, чтобы определить, какие относятся к первой, второй и третьей группе.
3. Подготовьте провода. Очистите концы на 10–12 мм. Убедитесь, что жилы не окислены и не повреждены.
4. Соедините нулевые провода групп. Все синие (или нулевые) провода от ламп соединяются вместе и подключаются к общему нулю из потолка.
5. Подключите фазные провода к соответствующим выходам. Фазы от групп ламп подключаются к трём отдельным фазным проводам с потолка (от каждой клавиши выключателя).
6. Подключите общий ноль и заземление. Если есть жёлто-зелёный провод — подключите его к заземлению в коробке.
7. Заизолируйте все соединения. Используйте клеммники, закрытые колпачки или термоусадку. Никаких оголённых контактов!
8. Установите люстру на место. Закрепите на крюке или планке, убедитесь в устойчивости.
9. Включите питание и протестируйте. Поочерёдно включайте клавиши выключателя, проверяя работу каждой группы.

Если вы используете пульт управления или диммер, подключение усложняется. В этом случае требуется блок управления, который устанавливается между сетью и люстрой. Такие системы часто идут с готовыми схемами и клеммниками.

Методы соединения: какой лучше

Существует несколько способов соединения проводов. Выбор зависит от условий, бюджета и требований к безопасности.

Наиболее рекомендуемый метод — клеммники WAGO. Они соответствуют ГОСТ Р 50043.2-99 и обеспечивают безопасное соединение без риска ослабления контакта. Особенно актуально для люстр с вибрацией от включаемых ламп.

Типичные ошибки и как их избежать

Даже опытные мастера допускают ошибки при работе с множеством проводов. Вот самые распространённые:

• Перепутаны фаза и ноль. Это может привести к тому, что люстра будет светиться при выключенном выключателе (если разомкнут ноль). Всегда проверяйте провода индикаторной отвёрткой.
• Соединение меди и алюминия напрямую. Без переходника такие пары окисляются, нагреваются и могут вызвать пожар.
• Недостаточная изоляция. Оголённые участки даже в распределительной коробке — риск короткого замыкания.
• Перегрузка клеммника. Например, вставить 5 проводов в клемму, рассчитанную на 4. Это вызывает перегрев.
• Отсутствие заземления. Особенно важно для металлических люстр. Без заземления возможен удар током при пробое изоляции.

Чтобы избежать ошибок, используйте маркировку: наклейте на провода этикетки или используйте цветные термоусадки. Также полезно сфотографировать состояние проводов до начала работ.

Экспертное мнение

По её словам, растёт популярность люстр с Wi-Fi и Bluetooth управлением. В таких моделях часть проводов идёт на драйверы, часть — на датчики движения, а часть — на основное освещение. Подключение требует точного следования схеме.

Вопросы и ответы

Заключение

Соединение 8 проводов в люстре — задача, требующая внимания к деталям, знания электротехники и соблюдения норм безопасности. Главное — не торопиться, использовать качественные соединители и проверять каждое подключение. Современные решения, такие как клеммники WAGO, значительно упрощают процесс и повышают надёжность.

• Определите назначение всех 8 проводов перед началом работ.
• Используйте клеммники WAGO или СИЗ вместо простых скруток.
• Соблюдайте полярность: фаза — к выключателю, ноль — общий.
• Подключайте заземление, если корпус металлический.
• Проверяйте работу каждой группы ламп после монтажа.
