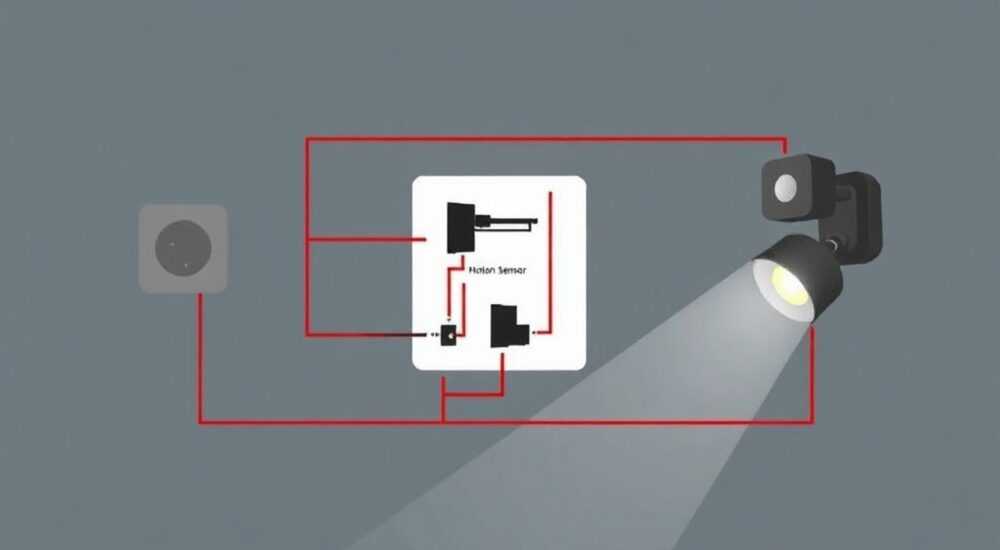

Как соединить датчик движения с прожектором схема

Современные технологии освещения позволяют существенно экономить электроэнергию и повышать безопасность объектов. Одним из наиболее эффективных решений является подключение датчика движения к прожектору – это позволяет автоматизировать процесс включения света при обнаружении движения в зоне действия устройства. Однако многие домовладельцы сталкиваются с проблемой правильного соединения этих элементов, опасаясь сложной электротехнической работы. Интересно, что правильно установленная система может сэкономить до 70% электроэнергии по сравнению с постоянным освещением.

Основные принципы работы системы «датчик движения-прожектор»

Прежде чем приступить к монтажу, важно понять, как функционирует вся система. Датчик движения представляет собой электронное устройство, реагирующее на перемещение объектов в своей зоне контроля. Когда он фиксирует движение, замыкается электрическая цепь, и напряжение подается на прожектор. После прекращения движения через заданный промежуток времени (обычно 10-300 секунд) свет автоматически выключается.

Инфракрасные датчики фиксируют тепло от человеческого тела
Ультразвуковые работают на принципе эхолокации
Микроволновые сканируют пространство радиоволнами

Современные модели датчиков движения могут комбинировать несколько типов сенсоров для повышения точности срабатывания. По данным специалистов, инфракрасные датчики являются наиболее популярными благодаря оптимальному соотношению цены и эффективности.

Пошаговая инструкция по подключению

Процесс соединения датчика движения с прожектором требует внимательного соблюдения техники безопасности и последовательности действий. Рассмотрим базовую схему подключения:

Этап	Действие	Важные моменты
1	Отключение питания	Обязательно обесточьте сеть!
2	Подготовка проводов	Зачистите концы на 1-1.5 см
3	Подключение фазы	Фазный провод к клемме L
4	Подключение нуля	Нулевой провод к клемме N
5	Подключение нагрузки	Провода от прожектора к выходу датчика

Важно помнить, что цветовая маркировка проводов может различаться в зависимости от производителя. Обычно фаза обозначается коричневым или черным цветом, ноль – синим, а заземление – желто-зеленым.

Настройка параметров работы системы

После физического подключения необходимо правильно настроить работу датчика движения. Современные модели обычно имеют три регулировочных винта:

TIME — установка времени работы после срабатывания (обычно 5 секунд — 10 минут)
LUX — порог срабатывания по уровню освещенности (день/ночь)
SENS — чувствительность сенсора

Рекомендуется начинать с заводских настроек, постепенно подстраивая параметры под конкретные условия эксплуатации. Например, для охранного освещения территории лучше установить максимальную чувствительность и время работы около 3-5 минут.

Особенности монтажа и размещения оборудования

Правильное расположение компонентов системы играет ключевую роль в её эффективности. Основные рекомендации по установке:

Высота монтажа датчика: 2-3 метра
Угол наклона: 30-45 градусов относительно горизонта
Расстояние от препятствий: минимум 50 см
Защита от воздействия погодных факторов

Следует избегать установки датчика движения вблизи источников тепла или потоков воздуха, так как это может вызывать ложные срабатывания. При выборе места также нужно учитывать радиус действия сенсора, указанный производителем.

Альтернативные схемы подключения

Существуют различные варианты организации работы системы освещения с датчиком движения:

Тип схемы	Особенности	Преимущества	Недостатки
Прямое подключение	Датчик между сетью и прожектором	Простота монтажа	Ограниченная функциональность
Через выключатель	Параллельное подключение	Возможность ручного управления	Более сложный монтаж
Групповое подключение	Несколько датчиков	Широкая зона покрытия	Высокая стоимость

Выбор конкретной схемы зависит от особенностей объекта и предъявляемых требований к системе освещения.

Экспертное мнение

Александр Петров, инженер-электрик с 15-летним стажем, сертифицированный специалист по системам автоматизации освещения:
«В своей практике я часто сталкиваюсь с типичными ошибками при подключении датчиков движения. Самая распространенная – неправильный выбор места установки. Например, клиент установил датчик над входной дверью, но из-за навеса он постоянно попадал под воздействие конденсата, что приводило к сбоям в работе. Мы перенесли устройство на расстояние 50 см от двери, и проблема была решена.»

Часто задаваемые вопросы

Какой датчик выбрать для уличного прожектора?

Лучше всего подойдут герметичные модели с IP65 и выше

Почему датчик ложно срабатывает?

Возможно влияние внешних факторов (ветки деревьев, животные)
Неправильная настройка чувствительности
Неисправность самого устройства

Можно ли подключить несколько прожекторов?

Да, если мощность не превышает допустимую нагрузку датчика
Необходимо использовать параллельное подключение
Желательно применять промежуточное реле при большой нагрузке

Перспективы развития технологий

Современный рынок предлагает инновационные решения в области автоматического освещения. Появляются модели с интеграцией Wi-Fi модулей, что позволяет управлять системой через мобильное приложение. Также развиваются технологии машинного обучения, которые помогают устройствам отличать человека от животных или других движущихся объектов.

Новые разработки включают комбинированные системы с видеонаблюдением, где датчик движения активирует не только освещение, но и запись видео. Это особенно актуально для систем безопасности частных домов и предприятий.

В заключение стоит отметить, что правильно организованная система освещения с датчиком движения не только экономит электроэнергию, но и повышает уровень безопасности объекта. Важно учитывать все технические нюансы при установке и настройке оборудования, чтобы добиться максимальной эффективности работы системы.
