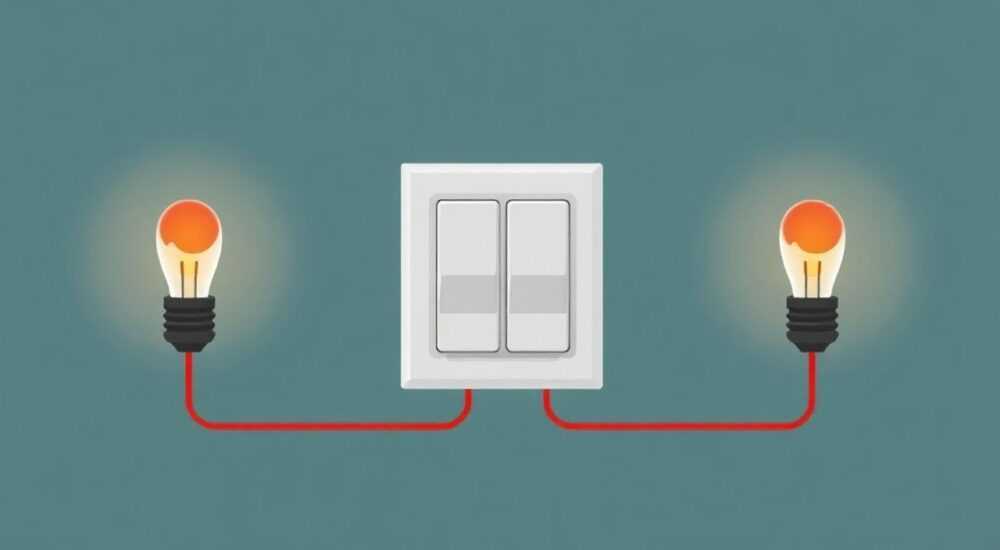

Как соединить два светильника к двухклавишному выключателю

Соединить два светильника к двухклавишному выключателю можно, правильно распределив фазные провода от каждой клавиши к своим источникам света. Основная задача — обеспечить независимое управление группами ламп: одна клавиша включает первый светильник, вторая — второй или группу из нескольких. Для этого необходимо корректно подключить проводку с соблюдением правил электробезопасности и использовать распределительную коробку как центральный узел коммутации.

В современных интерьерах всё чаще используется зонированное освещение: люстра в гостиной, бра над диваном, точечные светильники на кухне. Удобное управление достигается за счёт применения двухклавишных выключателей, позволяющих включать разные группы ламп независимо. Однако при самостоятельной установке возникает вопрос: как правильно соединить два светильника, чтобы каждая клавиша управляла своим устройством? Ответ требует понимания электрической схемы, выбора материалов и последовательности монтажа. Неправильное подключение может привести к короткому замыканию, выходу оборудования из строя или даже пожару.

Принцип работы двухклавишного выключателя

Двухклавишный выключатель предназначен для управления двумя независимыми электрическими цепями. Он не разрывает нулевой провод, а лишь коммутирует фазу. Внутри корпуса расположены два независимых механизма, каждый из которых управляется своей клавишей. При нажатии одна клавиша замыкает цепь первой группы светильников, вторая — второй.

Подключение выполняется через распределительную коробку, где собираются все соединения. К выключателю подводится один фазный провод (вход), который раздваивается внутри устройства. От каждой клавиши отходит отдельный провод (выход) — он возвращается в коробку и направляется к своему светильнику. Нулевые провода от всех источников света соединяются напрямую в коробке.

Работа схемы основана на простом принципе: ток подаётся только тогда, когда замкнута фазная цепь. Пока клавиша выключена — цепь разорвана, лампа не горит. Это обеспечивает безопасность: даже при замене лампы в патроне не будет напряжения, если выключатель находится в положении «выкл».

Современные выключатели могут иметь подсветку, что удобно в темноте. Однако светодиодная подсветка иногда вызывает слабое свечение энергосберегающих и LED-ламп из-за паразитных токов. В таких случаях рекомендуется либо убирать подсветку, либо добавлять шунтирующий резистор параллельно лампе.

Схема подключения двух светильников

Правильная электрическая схема — основа безопасного и надёжного подключения. Все соединения должны выполняться в распределительной коробке, соответствующей требованиям ПУЭ (Правил устройства электроустановок). Схема включает следующие элементы:

• Вводной кабель: фаза (L), ноль (N), заземление (PE, если есть).
• Двухклавишный выключатель: один вход (фаза), два выхода (на светильники).
• Два светильника: каждый с фазным, нулевым и при необходимости заземляющим проводом.
• Распределительная коробка: место соединения всех проводов.

Фазный провод из щитка заходит в коробку, затем подаётся на общий контакт выключателя. От каждой клавиши идут два отдельных провода обратно в коробку — они подключаются к фазным жилам своих светильников. Нулевые провода от всех светильников соединяются вместе. Заземление (если предусмотрено) также объединяется в коробке и подключается к корпусам светильников.

Если вы подключаете точечные светильники, важно учитывать их суммарную мощность. Например, если используются LED-лампы по 6 Вт, десять штук дадут нагрузку 60 Вт — это безопасно для стандартной линии. Но при использовании галогеновых ламп по 50 Вт уже шесть штук создадут нагрузку 300 Вт, что требует проверки сечения провода и автоматического выключателя.

Пошаговая инструкция по подключению

Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения! Используйте индикаторную отвёртку или мультиметр.

1. Подготовьте материалы и инструменты. Вам понадобятся: двухклавишный выключатель, два светильника, кабель ВВГнг 3×1.5 мм² (или 2×1.5 при отсутствии заземления), распределительная коробка, клеммы WAGO или колпачки СИЗ, изолента.
2. Проложите кабели. От щитка до коробки, от коробки до выключателя, от коробки до каждого светильника. Убедитесь, что запас провода в коробке и подрозетниках составляет не менее 10–15 см.
3. Подключите фазу к выключателю. В коробке соедините фазу из щитка с двумя проводами, идущими к выключателю. Один из них — на общий контакт (часто обозначен буквой L), второй — перемычка на второй механизм (если нет заводской перемычки).
4. Подключите выходы с выключателя. От каждой клавиши проложите провода обратно в коробку. Эти провода будут подавать фазу на светильники.
5. Подключите светильники. Фазные провода от выключателя соедините с фазными жилами светильников. Нулевые провода от всех светильников соедините вместе. Заземление — аналогично.
6. Соберите схему в коробке. Используйте клеммы WAGO для надёжного соединения. Избегайте скруток без дополнительной изоляции.
7. Установите выключатель и светильники. Закрепите выключатель в подрозетнике, подключите его. Установите светильники согласно инструкции.
8. Проверьте работу. Включите автомат, протестируйте каждую клавишу. Убедитесь, что светильники включаются независимо.

При подключении LED-светильников убедитесь, что они совместимы с выключателями подсветки. В противном случае может наблюдаться мерцание или слабое свечение после выключения. Решение — установка шунтирующего конденсатора или резистора (1 МОм, 1–2 Вт) параллельно лампе.

Типичные ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении. Вот наиболее распространённые:

• Подключение нуля на выключатель. Это нарушение ПУЭ. Ноль должен идти напрямую к светильнику. Подача нуля на выключатель создаёт риск поражения током при замене лампы.
• Путаница в фазах. Если перепутать вход и выход на выключателе, схема может не работать. Всегда помечайте провода: «фаза в», «фаза на светильник 1», «фаза на светильник 2».
• Слабые соединения. Скрутки без клемм или изоленты со временем окисляются, нагреваются. Используйте WAGO, СИЗ или пайку.
• Отсутствие заземления. Особенно важно для металлических светильников. Пренебрежение PE повышает риск поражения током при пробое изоляции.
• Перегрузка линии. Не подключайте к одной клавише слишком много мощных ламп. Проверяйте суммарный ток: I = P/U. Для 1.5 мм² медного провода допустимая нагрузка — до 19 А (примерно 4.1 кВт при 220 В).

Ещё одна ошибка — игнорирование условий эксплуатации. Например, в ванной комнате нельзя использовать обычные выключатели и светильники. Требуются устройства с защитой IP44 и выше, а лучше — вынос выключателя за пределы помещения.

Инструменты и материалы для монтажа

Для качественного подключения вам понадобятся:

• Мультиметр или индикаторная отвёртка — для проверки напряжения.
• Кусачки, стриппер — для зачистки изоляции.
• Отвёртки (крестовые, плоские) — для сборки.
• Клеммы WAGO 273-204 (на 4 провода) или аналоги — для соединений в коробке.
• Кабель ВВГнг 3×1.5 мм² — основной провод.
• Распределительная коробка с крышкой — место коммутации.
• Подрозетники — для монтажа выключателя и светильников.

Современные клеммы WAGO обеспечивают надёжный контакт без пайки и скруток. Они особенно удобны при работе с алюминиевыми проводами или разнородными металлами. Для точечных светильников часто используются специальные переходники с пружинными зажимами.

Экспертное мнение

На практике часто встречаются случаи, когда домовладельцы пытаются подключить третий светильник к уже существующей схеме. Это возможно, если добавить его параллельно одному из уже подключённых. Но только при условии, что суммарная нагрузка не превысит допустимую. Например, если первая группа рассчитана на 300 Вт, а вы добавляете ещё 100 Вт — проблем не будет. Но при 500 Вт — нужна отдельная линия.

Вопросы и ответы

Заключение

Подключение двух светильников к двухклавишному выключателю — стандартная задача, решаемая при помощи правильной схемы и соблюдения техники безопасности. Ключевые моменты: подача фазы на выключатель, возврат двух отдельных фазных проводов к светильникам, прямое соединение нулей в коробке. Использование качественных материалов и инструментов снижает риск аварий и продлевает срок службы системы.

• Фаза подаётся на выключатель, ноль — напрямую к светильникам.
• Каждая клавиша управляет своим светильником или группой.
• Все соединения выполняются в распределительной коробке.
• Используйте клеммы WAGO вместо скруток.
• Всегда отключайте питание перед работой и проверяйте отсутствие напряжения.
