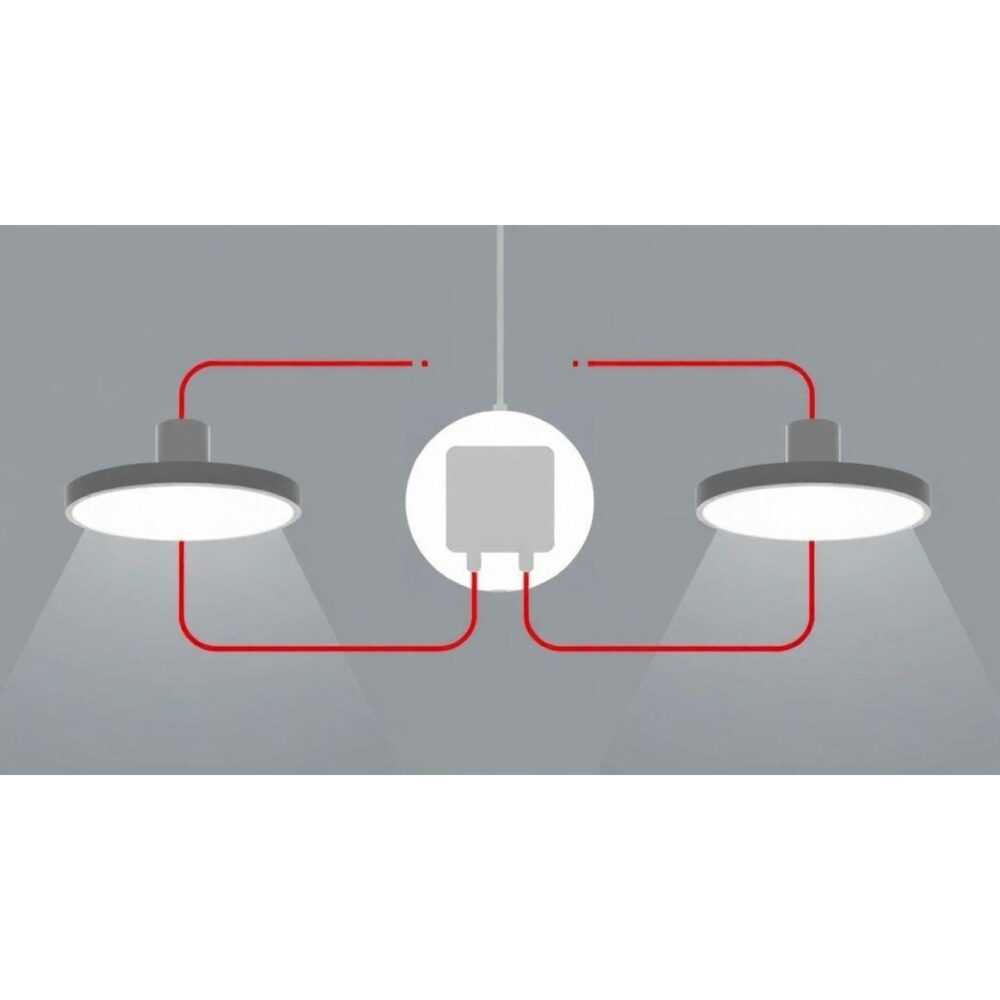

Как соединить два светодиодных светильника

Соединить два светодиодных светильника — задача, которая на первый взгляд кажется простой, но требует понимания электрических принципов, особенностей драйверов, типов подключения и безопасности. Многие домашние мастера сталкиваются с необходимостью объединить светильники для равномерного освещения зоны, создания эффекта подсветки или замены устаревшей системы. Неправильное соединение может привести к миганию, перегреву, выходу из строя драйверов или даже короткому замыканию. В этой статье вы найдёте исчерпывающее руководство по безопасному и надёжному соединению двух светодиодных светильников — от теории до практических шагов, с учётом современных стандартов и реальных ошибок, которые допускают даже опытные пользователи.

Чтобы безопасно соединить два светодиодных светильника, необходимо подключать их параллельно к одному драйверу с достаточной мощностью или использовать отдельные драйверы, синхронизированные через внешний контроллер. Главное правило — не превышать максимальную нагрузку драйвера и всегда соблюдать полярность. Проверяйте маркировку на корпусах и используйте клеммники, а не скрутки.

Содержание статьи:

Типы светодиодных светильников и их особенности
Параллельное и последовательное подключение: что выбрать
Требования к блоку питания и драйверу
Пошаговое соединение: инструменты и алгоритм
Частые ошибки и как их избежать
Интеграция с умными системами управления
Экспертное мнение: что скажет электрик с 15-летним стажем
Часто задаваемые вопросы
Заключение

Типы светодиодных светильников и их особенности

Светодиодные светильники делятся на несколько категорий по типу питания и конструкции. Наиболее распространены модели с встроенным драйвером (220 В) и с внешним блоком питания (12 В или 24 В). Первые — это готовые решения для замены ламп или люстр, их можно подключать напрямую к сети. Вторые требуют наличия отдельного преобразователя, который преобразует переменный ток в постоянный. При соединении двух таких светильников важно понимать, какой тип вы используете.

Если оба светильника имеют встроенный драйвер, их можно подключать параллельно к одной розетке или выключателю. Но если они работают от внешнего драйвера, необходимо убедиться, что его мощность достаточна для двух устройств. Например, если каждый светильник потребляет 15 Вт, суммарная нагрузка составит 30 Вт. Драйвер должен иметь запас мощности — минимум на 20%, то есть подойдёт блок на 36–40 Вт. Игнорирование этого требования приведёт к перегрузке, перегреву и выходу драйвера из строя.

Полезно знать: Большинство современных LED-светильников маркируются как «DC 12V/24V» или «AC 220V». Если на корпусе нет маркировки — не подключайте его без консультации с производителем или специалистом.

Также стоит учитывать тип светодиодов: SMD, COB или ленточные модули. Ленты требуют особого подхода — их нельзя просто «скрутить», нужно использовать специальные коннекторы или паять с соблюдением полюсов. Для точечных светильников и потолочных панелей чаще всего применяются клеммные колодки.

Параллельное и последовательное подключение: что выбрать

Многие ошибочно полагают, что последовательное подключение — это естественный способ соединить два светильника, как в старых гирляндах. На самом деле, для светодиодных систем это почти всегда неприемлемо.

При последовательном подключении ток проходит через первый светильник, затем через второй. Если один из них выйдет из строя — цепь разорвётся, и второй перестанет работать. Кроме того, напряжение делится между двумя приборами. Например, если драйвер выдаёт 24 В, а каждый светильник рассчитан на 12 В, то при последовательном подключении они получат по 12 В — это кажется идеальным. Но на практике светодиоды не имеют линейной зависимости сопротивления. При небольшом отклонении характеристик одного из них (например, из-за температуры или старения) напряжение распределится неравномерно, и один светильник может перегореть, а второй — не загореться вообще.

Параллельное подключение решает эти проблемы. Каждый светильник получает полное напряжение питания, и отказ одного не влияет на работу второго. Именно поэтому промышленные и бытовые системы LED-освещения используют именно параллельную схему.

Полезно знать: Исключение — специализированные ленты с контроллерами, где последовательные участки (до 5 м) допускаются, но только при условии использования усиленных проводов и правильного расчёта сечения.

Также важно: если вы соединяете светильники с разными характеристиками (например, один на 12 В, другой на 24 В), их нельзя подключать даже параллельно — это приведёт к немедленному повреждению одного из устройств.

Требования к блоку питания и драйверу

Выбор драйвера — критически важный этап. Он должен соответствовать не только мощности, но и типу тока (постоянный или переменный), классу защиты (IP), температурному диапазону и коэффициенту мощности (PF).

Для двух светодиодных светильников общая мощность рассчитывается по формуле:
P_общая = P1 + P2 + 20% запаса

Например:
Светильник 1 — 18 Вт
Светильник 2 — 22 Вт
Итого: 40 Вт + 20% = 48 Вт → выбираем драйвер на 50 Вт.

Также учитывайте выходной ток. Если драйвер выдаёт 12 В / 3 А, то его мощность — 36 Вт. Этого не хватит для двух светильников по 20 Вт. Даже если суммарная мощность кажется в пределах, но ток превышен — драйвер начнёт греться и отключаться.

Характеристика	Допустимый диапазон	Что будет при превышении
Мощность (Вт)	Не более 80% от номинала драйвера	Перегрев, сокращение срока службы, срабатывание защиты
Напряжение (В)	Должно точно совпадать с требуемым светильниками	Выход из строя светодиодов или драйвера
Ток (А)	Не превышать максимальный выходной ток драйвера	Плавление изоляции, возгорание
Класс защиты (IP)	Для влажных помещений — IP44 и выше	Попадание влаги, короткое замыкание

При покупке драйвера ищите сертификаты: CE, RoHS, TÜV. Китайские «безымянные» блоки без маркировки — главная причина аварий в частных домах.

Пошаговое соединение: инструменты и алгоритм

Вот чёткий алгоритм безопасного соединения двух светодиодных светильников:

Отключите питание в щитке. Проверьте отсутствие напряжения тестером.
Определите тип светильников: встроенный драйвер или внешний блок питания.
Если используется внешний драйвер — убедитесь, что его мощность достаточна для обоих светильников.
Отсоедините провода от каждого светильника. Очистите концы от изоляции на 8–10 мм.
Используйте клеммные колодки (WAGO или аналоги) для соединения фазы с фазой, нуля с нулём, заземления с заземлением. Не используйте скрутки — они не надёжны для постоянного тока и нагреваются.
Если светильники работают от 12/24 В — подключите выход драйвера к входам обоих светильников параллельно. Полярность: красный — плюс, чёрный — минус.
Закрепите провода в клеммах, убедитесь, что нет оголённых участков.
Подключите драйвер к сети. Включите питание. Проверьте работу обоих светильников.
Закройте все соединения в распределительной коробке, закрепите светильники.

«При работе с низковольтными системами (12/24 В) всегда используйте клеммные блоки с изолирующими крышками. Скрутки и изолента — это прошлый век. Даже при низком напряжении плохой контакт может вызвать искрение и повреждение платы.» — Алексей Козлов, инженер-электронщик, 12 лет в проектировании LED-систем

Если вы соединяете светильники с встроенным драйвером — достаточно просто подключить их параллельно к одному выключателю. Это аналогично подключению двух розеток к одной линии.

Частые ошибки и как их избежать

Ошибки при соединении светодиодных светильников — одни из самых распространённых в бытовом электромонтаже. Вот основные из них:

Использование скруток вместо клемм. Скрутка со временем ослабевает, окисляется, нагревается. Результат — искрение, запах гари, пожар.
Превышение мощности драйвера. Даже если сумма мощностей «вроде бы» в норме, драйверы не работают на пределе. Всегда берите запас 20–30%.
Смешивание разных типов светильников. Например, подключение ленты 12 В и точечного светильника 24 В к одному драйверу — гарантированный выход из строя.
Игнорирование заземления. Если светильник имеет металлический корпус — заземление обязательно. Без него риск поражения током при пробое изоляции возрастает в разы.
Неправильная полярность при подключении 12/24 В. Если перепутать плюс и минус — светодиоды не загорятся. В некоторых случаях — перегорят.

Представьте: вы подключили два светильника, они работают 2 дня — и один перестал гореть. Причина? Скрученный провод в распределительной коробке начал греться, изоляция оплавилась, произошёл обрыв. Это не теория — это реальные случаи, которые регистрируют службы экстренной помощи по всей России.

Полезно знать: Клеммы WAGO 222-415 или 2273-202 — лучший выбор для домашнего использования. Они не требуют инструментов, надёжны, не требуют обслуживания и сертифицированы для работы в бытовых условиях.

Интеграция с умными системами управления

Современные технологии позволяют не просто соединить два светильника, а управлять ими синхронно через приложение, голосовой помощник или датчик движения. Для этого используются умные драйверы с поддержкой Zigbee, Z-Wave, Wi-Fi или Bluetooth.

Если вы планируете интеграцию в «умный дом», выбирайте светильники с возможностью внешнего управления (например, Philips Hue, IKEA TRÅDFRI, Xiaomi Yeelight). Их можно подключать параллельно к одному умному драйверу, который получает команды от центрального хаба.

Альтернатива — установка умного выключателя (например, Shelly 1 или Tuya Zigbee). Он заменяет обычный выключатель и управляет нагрузкой до 10 А. Такой выключатель можно подключить к двум светильникам, даже если они не «умные» — и управлять ими через приложение.

«Если вы хотите создать атмосферное освещение в гостиной — не просто соедините два светильника, а используйте диммируемый драйвер с RGB-контроллером. Это даст вам не только включение/выключение, но и настройку цвета и яркости с телефона.» — Екатерина Морозова, дизайнер интерьеров, автор проектов «Свет как элемент дизайна»

Также не забывайте: умные системы требуют стабильного Wi-Fi. Если светильники находятся в разных комнатах, рассмотрите использование Zigbee-сети — она более надёжна и не перегружает роутер.

Экспертное мнение: что скажет электрик с 15-летним стажем

«Я видел, как люди соединяли светодиодные светильники через удлинители, паяли провода без изоляции, использовали драйверы от старых телевизоров. За 15 лет я восстанавливал десятки пожаров, вызванных именно такими “самоделками”. Не пытайтесь сэкономить на драйвере. Потратьте 1500 рублей на качественный блок — и забудьте о проблемах на 10 лет. Лучше один раз сделать правильно, чем трижды чинить.» — Владимир Петров, электрик-монтажник, Москва

Владимир подчёркивает: даже если светильники «на вид» одинаковые, внутренние схемы могут отличаться. Производители часто меняют компоненты без изменения внешнего вида. Поэтому всегда проверяйте маркировку на плате — не полагайтесь только на коробку.

Он также рекомендует делать фото всех соединений перед работой — это помогает при диагностике и будущем ремонте. И никогда не закрывайте распределительную коробку герметично — нужен доступ для проверки.

Часто задаваемые вопросы

Можно ли соединить два светодиодных светильника с разным цветом температуры?

Да, можно. Цветовая температура (2700K, 4000K, 6500K) не влияет на электрические параметры. Главное — чтобы напряжение и мощность совпадали. Однако с эстетической точки зрения лучше выбирать одинаковые или близкие значения — иначе освещение будет выглядеть неестественно.

Почему после соединения один светильник мерцает?

Это признак несоответствия драйвера, плохого контакта или нестабильного напряжения. Проверьте: 1) не перегружен ли драйвер; 2) плотно ли затянуты клеммы; 3) нет ли помех от других приборов. Если проблема остаётся — замените драйвер на более мощный с фильтром пульсаций.

Можно ли подключить три светильника к одному драйверу?

Да, если суммарная мощность не превышает 80% от номинала драйвера. Например, три светильника по 10 Вт = 30 Вт. Подойдёт драйвер на 40 Вт. Не забывайте про запас и заземление.

Что делать, если нет заземляющего провода в стене?

Если светильник имеет металлический корпус — обязательно проконсультируйтесь с электриком. В старых домах можно установить УЗО (устройство защитного отключения) на 30 мА — это снизит риск поражения током. Но заземление — это не опция, а требование СП 31-110-2003.

Как проверить, что драйвер подходит?

Сравните выходные параметры: напряжение (V), ток (A), мощность (W). Умножьте ток на напряжение — должно быть не меньше суммы мощностей светильников. Например: драйвер 24 В / 1,5 А = 36 Вт. Светильники 15 Вт + 18 Вт = 33 Вт → подходит.

Заключение

Соединение двух светодиодных светильников — это не просто скрутка проводов. Это инженерная задача, требующая понимания электрических характеристик, правил безопасности и современных стандартов. Неверный выбор драйвера, игнорирование полярности или использование скруток вместо клемм — всё это может привести к дорогостоящему ремонту или даже пожару. Правильный подход — параллельное подключение через надёжные клеммные соединения, с учётом запаса мощности и соблюдением всех норм.

Современное LED-освещение — это не только экономия электроэнергии, но и возможность создать комфортную, безопасную и управляемую среду. Не рискуйте здоровьем и имуществом ради экономии нескольких сотен рублей. Качественные компоненты, проверенные соединения и соблюдение инструкций — залог долгой и безотказной работы вашей системы освещения.

Всегда подключайте светодиодные светильники параллельно, а не последовательно.
Мощность драйвера должна превышать суммарную мощность светильников на 20–30%.
Используйте клеммные колодки, а не скрутки и изоленту — это требование безопасности.
Проверяйте полярность при подключении низковольтных систем (12/24 В).
При интеграции в «умный дом» выбирайте устройства с поддержкой Zigbee или Wi-Fi и стабильным питанием.
