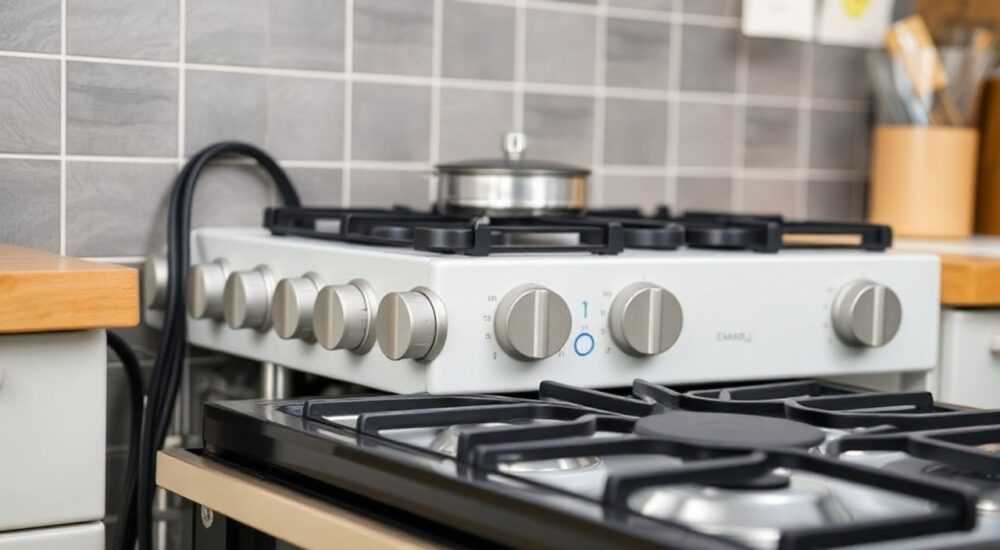

Как соединить газовую варочную панель и газовый духовой шкаф

Соединить газовую варочную панель и газовый духовой шкаф можно двумя способами: через единую подводку с тройником или по отдельности — каждый прибор подключается к собственной линии. Главное — соблюдать нормы безопасности, использовать сертифицированные материалы и доверять монтаж только лицензированному специалисту. Самостоятельное подключение без разрешения грозит штрафом и аннулированием гарантии.

В современных кухнях всё чаще вместо классических плит устанавливают отдельные модули: варочную панель сверху и духовой шкаф — в нижнем модуле. Это выглядит стильно, повышает удобство эксплуатации и позволяет гибко комбинировать технику разных брендов. Однако возникает вопрос: как правильно подключить два газовых прибора к одной системе? Ответ требует понимания нормативов, технических возможностей и рисков, связанных с нарушением правил. Ошибка в монтаже может привести к утечке газа, взрыву или отказу в гарантийном обслуживании.

Способы подключения: один или два выхода?

Существует два основных подхода к подключению газовой варочной панели и духового шкафа: параллельное подключение через тройник и использование двух независимых газовых точек. Выбор зависит от планировки кухни, наличия выводов и проекта газоснабжения.

Первый вариант — установка тройникового переходника на существующую газовую линию. Это наиболее распространённое решение в типовых квартирах, где предусмотрен только один выход для газа. Тройник позволяет разделить поток газа на два направления: к панели и к духовке. Важно, чтобы переходник был выполнен из меди или нержавеющей стали, имел запорные краны на каждом выходе и соответствовал давлению в сети.

Второй способ — прокладка отдельной газовой линии к каждому прибору. Такой подход используется при капитальном ремонте или в частных домах, где есть возможность проложить дополнительные трубы. Преимущество — независимость работы устройств, повышенная безопасность и соответствие строгим нормам.

• Тройниковое подключение — экономично, но требует проверки нагрузки на систему.
• Отдельные линии — безопаснее и надёжнее, особенно для мощных духовых шкафов.
• Гибкие шланги должны быть не длиннее 1,5 метра и иметь оплётку из нержавеющей стали.

Когда использовать тройник?

Тройник оправдан, если общая тепловая нагрузка обоих приборов не превышает допустимую для одной газовой точки. Например, стандартная варочная панель потребляет до 11 кВт, духовой шкаф — до 10 кВт. Суммарно это около 21 кВт, что близко к пределу для большинства квартирных сетей.

Если ваша система рассчитана на максимальный расход 2,5 м³/ч, подключение через тройник возможно. Но при этом необходимо установить редукционный клапан и проверить герметичность всей системы.

Требования к подключению по СНиП и ПУЭ

Подключение газового оборудования регулируется рядом нормативных документов: СНиП 42-01-2002 «Газораспределительные системы», ПБ 12-609-03 «Правила безопасности в газовом хозяйстве» и ПУЭ (Правила устройства электроустановок) — в части электробезопасности автоматики.

Основные требования:

• Газовые трубы и подводки должны быть выполнены из меди, нержавеющей стали или черной стали с антикоррозийным покрытием.
• На каждой линии должен быть установлен запорный кран, доступный для экстренного перекрытия.
• Расстояние от газовой трубы до розетки — не менее 50 см.
• Запрещено прокладывать газовые трубы за плинтусами, в каналах из горючих материалов или под напольным покрытием без защиты.

Особое внимание уделяется месту соединения. Тройник должен быть установлен перед первым отключающим устройством, а не после него. Это обеспечивает возможность полного перекрытия подачи газа при обслуживании любого прибора.

Документальное сопровождение

После подключения необходимо оформить акт ввода в эксплуатацию. Для этого вызывается представитель газовой службы (например, «Мособлгаз» или «Горгаз»). Он проверяет:

1. Герметичность соединений (с помощью мыльного раствора или электронного детектора).
2. Наличие и исправность запорной арматуры.
3. Соответствие схемы подключения проекту.
4. Наличие паспортов на оборудование.

Без этого акта эксплуатация считается незаконной. При аварии страховая компания откажет в выплате, а владелеца могут привлечь к административной ответственности по ст. 7.19 КоАП РФ (нарушение правил пользования газом).

Пошаговая инструкция по подключению

Хотя самостоятельное подключение газовых приборов официально запрещено, важно понимать процесс, чтобы контролировать работу мастера.

1. Проектирование схемы. Определите расположение панели и шкафа. Наметьте место установки тройника или второй точки подключения.
2. Закупка материалов. Приобретите медные трубы (если прокладка), тройник с запорными кранами, два армированных шланга (длина — с запасом, но не более 1,5 м), фум-ленту или пасту Unipak.
3. Установка тройника. Перекройте газ на стояке. Смонтируйте тройник на основной линии. Подключите краны к каждому выходу.
4. Прокладка подводок. Проложите гибкие шланги к каждому прибору. Не допускайте перегибов, натяжения или контакта с острыми кромками мебели.
5. Подключение приборов. Наденьте шланги на штуцеры панели и духовки, затяните накидными гайками. Используйте ключ с ограничителем момента, чтобы не повредить резьбу.
6. Проверка герметичности. Откройте краны, нанесите мыльный раствор на все соединения. Пузыри — признак утечки.
7. Вызов газовщика. Оформите акт ввода в эксплуатацию.

Что проверить перед вызовом мастера?

• Соответствие диаметра шлангов (стандарт — ½ дюйма).
• Наличие паспортов и сертификатов на технику.
• Работоспособность автоматики отключения (если есть).
• Отсутствие посторонних запахов после пробного запуска.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении двух газовых приборов. Вот самые опасные из них:

• Использование резиновых шлангов. Они дешевле, но быстро стареют, растрескиваются и не выдерживают высокого давления.
• Установка тройника после крана. Это делает невозможным полное перекрытие газа при ремонте одного из приборов.
• Прятание кранов за панелью. При утечке нельзя быстро перекрыть подачу.
• Подключение без учёта общей нагрузки. Перегрузка сети может вызвать снижение давления и некорректную работу горелок.

Когда нужна отдельная линия?

Если духовой шкаф имеет мощность выше 9 кВт или используется в режиме конвекции с высоким расходом газа, рекомендуется отдельная подводка. То же касается кухонь с площадью более 12 м² или при наличии других газовых потребителей (колонка, котёл).

Экспертное мнение

Интервью с Сергеем Волковым, начальником службы газификации ЖКХ

— Сергей, часто ли вы сталкиваетесь с неправильным подключением панели и духовки?

— Каждую неделю — минимум 5–7 случаев. Чаще всего — самовольная установка тройника без согласования. Люди думают: «я же просто добавил ещё одну точку». А потом приходит проверка — и начинаются проблемы.

— Что бы вы посоветовали тем, кто хочет установить два газовых прибора?

— Во-первых, не экономьте на безопасности. Армированные шланги дороже, но они служат 10 лет против 3–4 у резиновых. Во-вторых, всегда вызывайте официального представителя газовой службы. Это стоит 1 500–3 000 рублей, но даёт вам юридическую защиту.

— Есть ли новые технологии, которые упрощают подключение?

— Да. Появились блоки комбинированного подключения с встроенными редукторами и датчиками утечки. Они автоматически балансируют давление и отключают газ при проблемах. Такие решения уже используют в новых жилых комплексах.

Вопросы и ответы

Заключение

Подключение газовой варочной панели и духового шкафа — задача, требующая технических знаний, соблюдения норм и обязательного согласования с газовой службой. Наиболее безопасный способ — использование отдельных линий с армированными шлангами и доступными запорными кранами. Тройниковое подключение допустимо, но только при условии проверки общей нагрузки и правильной установки всех элементов.

• Используйте только армированные газовые шланги по ГОСТ.
• Установите отдельный кран на каждый прибор.
• Никогда не прячьте тройник или краны за панелями.
• Обязательно оформите акт ввода в эксплуатацию.
• Не выполняйте подключение самостоятельно — это незаконно и опасно.
