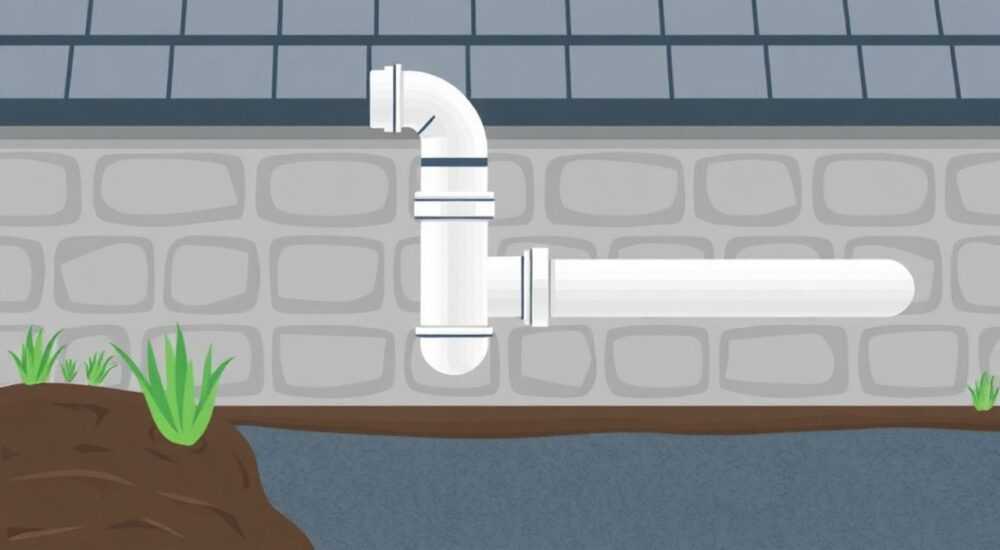

Как соединить канализационную трубу с вентиляционной

Соединение канализационной трубы с вентиляционной — это задача, требующая строгого соблюдения сантехнических норм и правил монтажа. Прямое объединение этих систем недопустимо из-за риска проникновения запахов, нарушения гидрозатворов и снижения эффективности вентиляции. Правильное решение — использование раздельных систем с организацией вытяжного стояка канализации (фановой трубы), который выводится на крышу и обеспечивает стабильное давление в трубопроводе. Главная рекомендация: не соединяйте канализацию напрямую с вентиляцией, а используйте фановый стояк и при необходимости — вакуумные клапаны.

Зачем разделять канализацию и вентиляцию: принципы работы

Канализационная и вентиляционная системы выполняют совершенно разные функции. Первая отвечает за удаление сточных вод, вторая — за обмен воздуха в помещениях. Прямое соединение между ними создаёт серьёзные риски: канализационные газы, включая метан и сероводород, могут попасть в жилые комнаты через вентиляционные каналы. Это не только неприятно пахнет, но и потенциально опасно для дыхательной системы.

Работа канализации основана на создании временного перепада давления. Когда вода уходит в стояк, она вытесняет воздух, создавая зону разрежения. Если нет компенсации, гидрозатворы в сифонах (в раковинах, унитазах) могут высасываться. Это приводит к проникновению запахов прямо в помещение. Именно поэтому необходима вентиляция канализационного стояка — но не через общедомовую вентиляцию.

Фановая труба — это специальный вертикальный отвод, который поднимается от канализационного стояка до уровня выше кровли. Он обеспечивает постоянный приток воздуха и стабилизирует давление. В многоэтажках такой стояк обычно уже есть. В частных домах его нужно монтировать самостоятельно. Отсутствие фанового стояка — одна из главных причин «бюджетных» проблем при эксплуатации канализации.

Что происходит при отсутствии вентиляции?

• При сливе воды создаётся вакуум, который может высосать воду из сифона.
• После разрушения гидрозатвора канализационные газы свободно проникают в помещение.
• Возникает характерный «булькающий» звук в трубах.
• Увеличивается риск засоров из-за замедленного стока.

Правильные решения для частного дома и квартиры

Выбор способа вентиляции канализации зависит от типа здания. В многоквартирных домах решение простое: канализационный стояк уже имеет фановый отвод на крыше. Задача владельца квартиры — не нарушать целостность системы и не подключать к ней сторонние устройства.

В частном доме всё сложнее. Здесь владелец сам проектирует и монтирует канализацию. Наиболее надёжный и долговечный вариант — установка полноценного фанового стояка с выходом на крышу. Альтернатива — вакуумный клапан (аэратор), который устанавливается внутри помещения и автоматически открывается при понижении давления.

Когда можно использовать вакуумный клапан?

1. При реконструкции старого дома, где невозможно вывести трубу на крышу.
2. Для дополнительной вентиляции длинных горизонтальных участков.
3. В подвальных помещениях, где сантехника расположена ниже уровня основного стояка.

Как установить фановый стояк: пошаговая инструкция

Монтаж фанового стояка — ответственный процесс, требующий точного расчёта и аккуратного выполнения работ. Лучше всего выполнять его на этапе строительства или капитального ремонта. Однако при желании его можно организовать и позже.

Шаг 1: Проектирование и расчёт

Определите место выхода стояка на крышу. Оно должно быть:

• выше конька крыши или ближайшего окна минимум на 50 см;
• вдали от вентиляционных отверстий жилых помещений;
• в зоне, защищённой от сильных ветров.

Диаметр трубы должен соответствовать диаметру канализационного стояка — обычно 110 мм.

Шаг 2: Подключение к стояку

• Отключите канализацию (если возможно).
• Установите тройник на верхний конец канализационного стояка.
• Подключите вертикальную трубу, которая будет идти к крыше.
• Используйте герметичные муфты и уплотнители.

Шаг 3: Прокладка через перекрытие и кровлю

• Пробейте отверстие в перекрытии и кровле с учётом уклона.
• Установите гофрированный патрубок или металлический стакан для герметизации.
• Зафиксируйте трубу хомутами каждые 2–3 метра.
• Используйте термоусадочную манжету для защиты от протечек.

Шаг 4: Вывод на крышу и защита

• Выведите трубу выше уровня крыши.
• Установите дефлектор или колпак для защиты от осадков и мусора.
• Не закрывайте трубу наглухо — это нарушит вентиляцию.
• Утеплите трубу в регионах с холодным климатом, чтобы избежать замерзания конденсата.

Вакуумный клапан: когда и как использовать

Вакуумный клапан (или аэратор) — это механическое устройство, которое автоматически пропускает воздух в канализационную трубу при возникновении разрежения и закрывается при нормальном давлении. Он монтируется на горизонтальном участке трубы, чаще всего в подвале или техническом помещении.

Принцип работы

Когда вода уходит в стояк, давление падает. Мембрана внутри клапана под действием атмосферного давления приподнимается, впуская воздух. После выравнивания давления мембрана закрывается, предотвращая выход запахов.

Правила установки

• Устанавливайте клапан как можно выше от пола — минимум 30 см.
• Размещайте в теплом помещении, где температура не опускается ниже +5 °C.
• Обеспечьте доступ для обслуживания — клапан требует чистки раз в 6–12 месяцев.
• Не устанавливайте в жилых комнатах — даже при исправной работе возможны микропробросы запаха.

Ограничения использования

• Не подходит для домов с высокой нагрузкой на канализацию (большие семьи, гостевые дома).
• Не заменяет фановый стояк в новых строениях — противоречит СП 30.13330.2020.
• Может выйти из строя при засорении или замерзании.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты при организации вентиляции канализации. Ниже — самые распространённые ошибки и пути их устранения.

Ошибка 1: Прямое подключение к вентиляционному каналу

Некоторые пытаются вывести фановую трубу в шахту естественной вентиляции. Это категорически запрещено. Канализационные газы попадут в кухню, ванную и другие помещения. Последствия — жалобы соседей, штрафы, переустройство системы.

Ошибка 2: Отсутствие уклона или провисание трубы

При монтаже горизонтальных участков важно соблюдать уклон 2–3 см на метр. Провисание приводит к скоплению конденсата, что увеличивает риск замерзания и коррозии.

Ошибка 3: Использование слишком узкой трубы

Труба диаметром 50 мм вместо 110 мм не справится с объёмом воздуха. Это вызывает шум, медленный сброс давления и преждевременный износ системы.

Ошибка 4: Закрытие фановой трубы заглушкой

Некоторые закрывают трубу, чтобы «не пускать птиц». Это блокирует вентиляцию. Вместо заглушки используйте дефлектор или сетчатый колпак.

Экспертное мнение

Современные технологии предлагают новые материалы: трубы с антистатическим покрытием, которые уменьшают образование конденсата, и умные аэраторы с датчиками состояния. Однако базовые принципы остаются неизменными: раздельные системы, стабильное давление, доступ для обслуживания.

Вопросы и ответы

Заключение

Соединение канализационной трубы с вентиляционной системой здания — это грубое нарушение санитарных норм, которое может привести к серьёзным последствиям. Вместо этого необходимо использовать правильные методы вентиляции канализации: фановый стояк или, в ограниченных случаях, вакуумный клапан. Первый вариант — долгосрочное и надёжное решение, второй — временная мера для сложных условий монтажа.

• Никогда не соединяйте канализацию с вентиляцией напрямую.
• Используйте фановый стояк с выводом на крышу — это стандарт для частных домов.
• Вакуумный клапан — альтернатива только при невозможности вывести трубу наружу.
• Соблюдайте диаметры, уклоны и правила монтажа.
• Регулярно проверяйте и обслуживайте систему вентиляции канализации.
