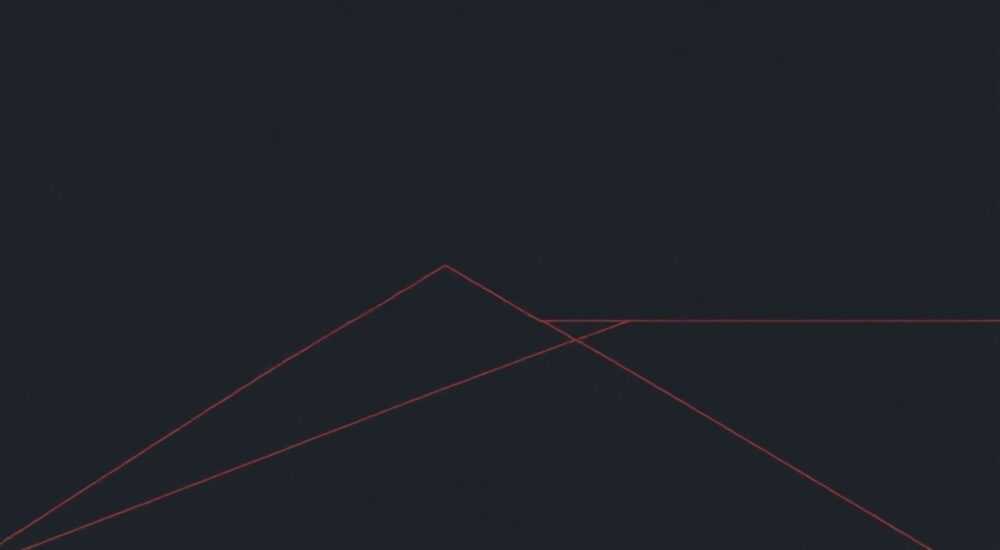

Как соединить отрезки в полилинию в автокаде

Соединение отрезков в полилинию — одна из базовых, но критически важных операций в AutoCAD, необходимая для упрощения редактирования, повышения точности чертежа и корректной работы с командами, такими как штриховка, вычисление площади или экспорт данных. Основной инструмент для этого — команда JOIN, позволяющая объединить линии, дуги и сплайны в единую полилинию при условии их геометрического совпадения концов. Главная рекомендация: перед выполнением соединения проверьте точность привязки объектов и используйте режимы ОРТО и ПРИВЯЗКА, чтобы избежать зазоров.

Что такое полилиния и зачем её создавать

Полилиния (PLINE) — это единый составной объект в AutoCAD, состоящий из последовательно соединённых сегментов: прямых линий и дуг. В отличие от набора отдельных линий и дуг, полилиния воспринимается системой как один элемент, что значительно упрощает управление чертежом. Она имеет свои параметры: начальную и конечную ширину, возможность задания направления, а также поддержку команд, требующих замкнутых контуров.
Использование полилиний особенно важно при работе с штриховкой. Если вы попытаетесь заштриховать область, ограниченную разрозненными отрезками, AutoCAD может не распознать её как замкнутый контур. Полилиния же, даже если она состоит из множества сегментов, считается непрерывной, что позволяет автоматически определить границы для штриховки, размеров или вычисления площади.
Кроме того, полилинии занимают меньше места в файле по сравнению с большим количеством отдельных объектов. Это положительно влияет на производительность, особенно при работе с крупными проектами. При массовом редактировании — перемещении, копировании, масштабировании — удобнее работать с одним объектом, чем с десятками разрозненных.

Отличия полилинии от обычных линий

Основное различие между полилинией и набором отрезков — это уровень интеграции. Обычные линии (LINE), дуги (ARC) и сплайны (SPLINE) — это независимые объекты. Даже если они визуально соединены, AutoCAD обрабатывает их по отдельности. Полилиния же — это единый графический примитив, который можно выбрать щелчком в любом месте её протяжённости.

• Полилиния имеет единые свойства: цвет, слой, тип линии, ширина.
• Её можно редактировать с помощью команды PEDIT (редактирование полилинии).
• Поддерживает градиентную ширину (переменная толщина линии).
• Может содержать дуговые сегменты без потери целостности.

Как использовать команду JOIN для объединения объектов

Команда JOIN — основной и наиболее эффективный способ соединения отрезков в полилинию. Она доступна во всех современных версиях AutoCAD (от 2010 и выше) и работает как через графический интерфейс, так и через командную строку.

1. Введите в командной строке JOIN (или ОБЪЕДИНИТЬ в русской версии) и нажмите Enter.
2. Выберите первый объект — например, отрезок, который должен стать частью полилинии.
3. Выберите остальные объекты, которые нужно присоединить. AutoCAD покажет предварительный результат.
4. Нажмите Enter для завершения команды.

Если объекты находятся на одной прямой или плавно сопряжены (в случае дуг), и их концы совпадают с учётом текущей точности чертежа, AutoCAD автоматически преобразует их в полилинию. Если соединение невозможно, система выдаст сообщение: «Объекты не могут быть объединены».

Условия успешного соединения

Для корректной работы команды JOIN необходимо соблюсти несколько условий:

• Концы объектов должны точно совпадать — допустимый зазор зависит от настроек переменной PELLIPSE и точности чертежа.
• Объекты должны быть одного типа или совместимыми: линии, дуги, полилинии, сплайны (в некоторых случаях).
• Все объекты должны находиться в одной плоскости (Z = 0, если не используется 3D-моделирование).
• Не должно быть пересечений или разветвлений, мешающих логическому соединению.

Если концы не совпадают, можно использовать команду EXTEND (продолжить) или TRIM (усечь), чтобы подогнать объекты друг к другу. Также полезна команда FILLET с радиусом 0 — она соединяет два отрезка в одну полилинию, автоматически убирая зазор.

Типичные ошибки и как их исправить

Несмотря на простоту команды JOIN, пользователи часто сталкиваются с проблемами при попытке объединить объекты. Ниже — самые распространённые причины и пути их решения.

Ошибка: «Объекты не могут быть объединены»

Эта ошибка возникает, когда концы объектов не совпадают даже в пределах допуска AutoCAD. Причиной могут быть:

• Микрозазоры между концами (например, 0.001 мм).
• Разные уровни Z-координат (объекты находятся на разных высотах).
• Несовместимость типов: например, попытка соединить текст или блок с линией.

Для диагностики используйте команду LIST — она покажет координаты концов выбранных объектов. Если есть расхождение по Z, примените команду FLATTEN (если доступна) или вручную установите Z = 0 через палитру Свойства (Ctrl+1).

Проблема с дугами и кривыми

AutoCAD может отказаться объединять дуги с прямыми линиями, если они не касаются точно в точке. Особенно это актуально при импорте DWG из других программ, где потеря точности неизбежна. Решение — использовать команду PEDIT с опцией «Добавить», которая более терпима к малым отклонениям.

Продвинутые методы и альтернативные способы соединения

Когда стандартная команда JOIN не справляется, на помощь приходят дополнительные инструменты и подходы.

Использование PEDIT для ручного объединения

Команда PEDIT (Редактирование полилинии) — мощный инструмент, который позволяет не только изменять существующие полилинии, но и преобразовывать отрезки в них.

1. Введите PEDIT.
2. Выберите отрезок. AutoCAD спросит: «Преобразовать в полилинию?» — выберите «Да».
3. Выберите опцию «Добавить».
4. Укажите другие отрезки и дуги, которые нужно включить.
5. Завершите команду.

Этот метод особенно полезен, если нужно контролировать порядок добавления сегментов или если объекты расположены нелинейно.

Автоматизация через LISP и скрипты

Для пользователей, работающих с большими чертежами, можно создать LISP-скрипт, автоматизирующий соединение всех сопряжённых объектов. Например, простой скрипт может:

• Найти все линии и дуги в указанной области.
• Проверить расстояние между концами.
• Автоматически применить JOIN, если зазор меньше заданного (например, 0.1 мм).

Такие скрипты экономят часы рутинной работы и минимизируют человеческий фактор.

Экспертное мнение

Она также отмечает, что в комбинированных проектах (AutoCAD + Revit) корректные полилинии — основа для успешного импорта. Несоединённые линии могут вызвать сбои при генерации стен или контуров полов.

Вопросы и ответы

Заключение

Объединение отрезков в полилинию — не просто техническая операция, а важный этап подготовки качественного чертежа. Использование команды JOIN, правильная подготовка объектов и понимание ограничений позволяют избежать множества проблем на последующих этапах проектирования. Будь то штриховка, расчёт площади или экспорт в BIM-системы — цельная полилиния обеспечивает стабильность и точность.

• Всегда проверяйте совпадение концов объектов перед использованием JOIN.
• Используйте PEDIT для гибкого управления сегментами.
• Следите за Z-координатами и типами объектов.
• Рассмотрите автоматизацию через LISP или сторонние инструменты при работе с большими данными.
• Формируйте привычку сразу объединять контуры — это экономит время в долгосрочной перспективе.
