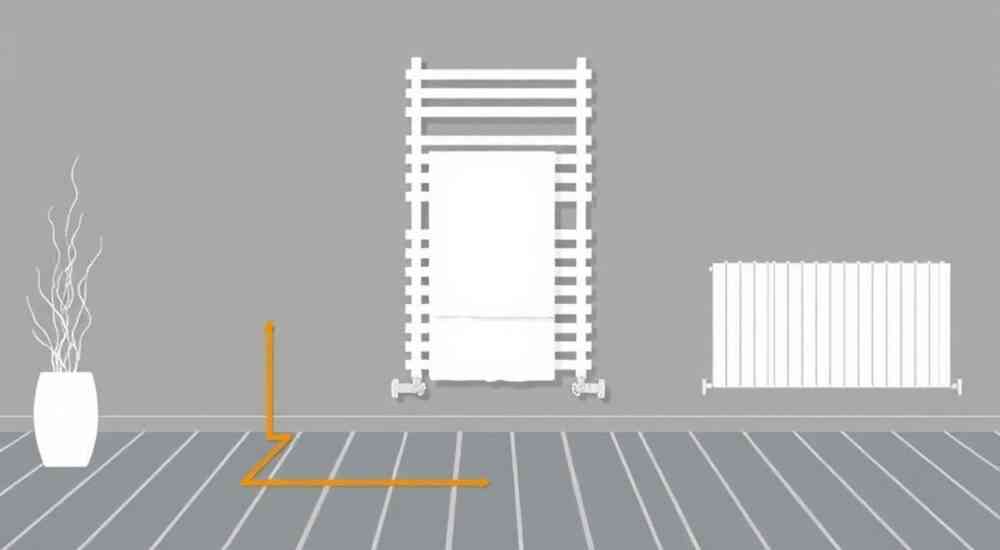

Как соединить полотенцесушитель и теплый пол

В многоквартирных домах и частных коттеджах комфорт в ванной комнате во многом зависит от эффективности системы отопления. Одним из ключевых элементов является полотенцесушитель, который обеспечивает сушку белья и создает ощущение тепла, особенно в холодное время года. Параллельно всё большую популярность набирают системы тёплого пола, повышающие уровень комфорта при контакте с поверхностью. Логичный вопрос, возникающий у владельцев: можно ли объединить эти две системы — полотенцесушитель и тёплый пол — в единую инженерную сеть? Ответ неоднозначен и зависит от типа используемого оборудования, источника теплоносителя и архитектуры разводки.

Типы систем отопления: где возможно соединение

Перед тем как рассматривать возможность объединения полотенцесушителя и тёплого пола, важно понимать, какие типы систем отопления существуют и как они функционируют. В России наиболее распространены централизованная система отопления (в многоквартирных домах) и автономная (в частных домах и новостройках с индивидуальным отоплением).

В централизованных системах теплоноситель поступает из общедомового стояка под высоким давлением (до 6–9 атм) и с температурой 70–95 °C. Полотенцесушители в таких условиях подключаются напрямую к стояку, а тёплый пол, требующий температуру теплоносителя не выше 45–50 °C, подключить к этой же магистрали без дополнительного оборудования невозможно.

В автономных системах ситуация иная. Здесь владелец сам управляет параметрами теплоносителя. Котёл может одновременно обслуживать радиаторы, тёплый пол и полотенцесушитель через распределительный коллектор. Именно в таких условиях объединение становится технически возможным и целесообразным.

Гибридные решения также встречаются: например, электрический полотенцесушитель в паре с водяным тёплым полом. Такие комбинации не требуют гидравлического соединения, но позволяют достичь нужного уровня комфорта. Однако в рамках данной статьи мы фокусируемся именно на водяных системах, где теплоноситель циркулирует по трубам.

Когда соединение допустимо?

• Если используется автономный газовый, электрический или твердотопливный котёл.
• Если полотенцесушитель — водяной и подключается к системе отопления, а не к ГВС.
• Если тёплый пол работает на низкотемпературном режиме (35–45 °C).
• Если есть возможность регулировки температуры и расхода теплоносителя через смесительный узел.

Варианты подключения: технические решения

Существует несколько способов интеграции полотенцесушителя в систему тёплого пола. Выбор зависит от планировки, наличия оборудования и бюджета.

1. Через коллекторный узел

Наиболее надёжный и распространённый метод — подключение обоих контуров к общему коллектору. Коллекторная группа позволяет равномерно распределять теплоноситель между несколькими контурами, включая тёплый пол в ванной, спальне, кухне и полотенцесушитель.

Принцип работы:

• Теплоноситель от котла поступает в коллектор.
• Через отдельные выходы он направляется в каждый контур.
• Полотенцесушитель подключается как отдельная ветка с собственным циркуляционным насосом или через термостатический клапан.

Преимущества:

• Независимость контуров.
• Возможность индивидуальной регулировки температуры.
• Удобство обслуживания — любой контур можно отключить без остановки всей системы.

2. Последовательное подключение к контуру тёплого пола

Менее предпочтительный, но иногда применяемый вариант — врезка полотенцесушителя в уже существующий контур тёплого пола. Это возможно, если длина контура позволяет добавить дополнительное гидравлическое сопротивление.

Однако такой подход имеет риски:

• Повышение гидравлического сопротивления может снизить циркуляцию.
• Температура на выходе из полотенцесушителя будет ниже, чем в начале контура.
• Риск неравномерного прогрева пола.

3. Через смесительный узел с термоголовкой

Для полотенцесушителей, которым требуется более высокая температура, чем у тёплого пола, применяется смесительный узел. Он позволяет подмешивать горячий теплоноситель из основной магистрали к более холодному потоку из контура пола.

Это решение актуально, если:

• Полотенцесушитель установлен в ванной, где уже есть тёплый пол.
• Требуется поддерживать температуру полотенцесушителя на уровне 60–70 °C.
• Используется погодозависимая автоматика.

Пошаговое руководство по соединению

Если вы приняли решение объединить полотенцесушитель и тёплый пол в единую систему, следуйте пошаговой инструкции. Рассмотрим случай с автономным отоплением и коллекторной разводкой.

1. Проектирование системы: составьте схему отопления с указанием всех контуров. Определите мощность полотенцесушителя (обычно 300–800 Вт) и его место установки.
2. Выбор оборудования: приобретите коллектор с достаточным количеством выходов, циркуляционный насос, термостатические клапаны и трубы (лучше использовать металлопластик или сшитый полиэтилен).
3. Монтаж коллектора: установите коллекторную группу в распределительном шкафу. Подключите к нему подающую и обратную линии от котла.
4. Разводка контуров: проложите трубы для тёплого пола и отдельно — для полотенцесушителя. Убедитесь, что диаметр труб для полотенцесушителя не менее 16 мм для минимизации сопротивления.
5. Подключение полотенцесушителя: установите прибор на стену, подключите к отдельной ветке коллектора. Используйте угловые клапаны для удобства демонтажа.
6. Опрессовка системы: перед заливкой стяжки проверьте систему на герметичность под давлением 1.5 от рабочего (обычно 6 атм).
7. Запуск и настройка: после высыхания стяжки запустите систему, отрегулируйте расход через вентили на коллекторе.

Необходимые материалы

• Коллекторная группа с расходомерами — 1 шт.
• Циркуляционный насос — 1 шт. (если нет в котле)
• Металлопластиковые трубы Ø16 мм — 20–50 м (в зависимости от площади)
• Фитинги компрессионные или пресс-фитинги — по числу соединений
• Полотенцесушитель водяной — 1 шт.
• Крепёжные хомуты, изоляция — для фиксации труб

Распространённые ошибки и как их избежать

Даже при грамотном подходе монтажники и домашние мастера допускают типичные ошибки, которые снижают эффективность системы или приводят к её выходу из строя.

Ошибка 1: Игнорирование гидравлического расчёта

Многие считают, что «если вода течёт — значит, работает». Но без расчёта расхода и сопротивления контуров возможен перекос: один контур получает слишком много теплоносителя, другой — почти не греется.

Ошибка 2: Неправильный выбор места установки полотенцесушителя

Установка прибора слишком близко к полу или за экраном тёплого пола снижает конвекцию. Также недопустимо закрывать его декоративными панелями без вентиляционных зазоров.

Ошибка 3: Отсутствие воздухоотводчика

Воздух в системе — главный враг циркуляции. При монтаже обязательно установите автоматический воздухоотводчик на最高ной точке контура полотенцесушителя.

Ошибка 4: Подключение к ГВС вместо отопления

Некоторые пытаются подключить водяной полотенцесушитель к системе горячего водоснабжения. Это нарушает СНиП, создаёт дискомфорт у соседей и может привести к штрафу.

Экспертное мнение

Современные решения включают использование комнатных термостатов и Wi-Fi-реле. Например, полотенцесушитель можно подключить к системе «умный дом», чтобы он включался автоматически при включении тёплого пола или по графику.

Вопросы и ответы

Заключение

Объединение полотенцесушителя и тёплого пола — технически осуществимо и логично в системах автономного отопления. Ключевые условия успеха — правильный проект, использование коллекторной разводки и соблюдение гидравлического баланса. Прямое подключение в многоквартирных домах с централизованным отоплением невозможно без согласования и специальных решений.

• Соединять полотенцесушитель и тёплый пол можно только в автономных системах.
• Оптимальный способ — подключение через коллектор как отдельной ветки.
• Избегайте подключения к ГВС — это нарушение норм и риск штрафов.
• Обязательна балансировка контуров и установка воздухоотводчиков.
• Используйте современные решения: термоголовки, смесительные узлы, «умный дом».
