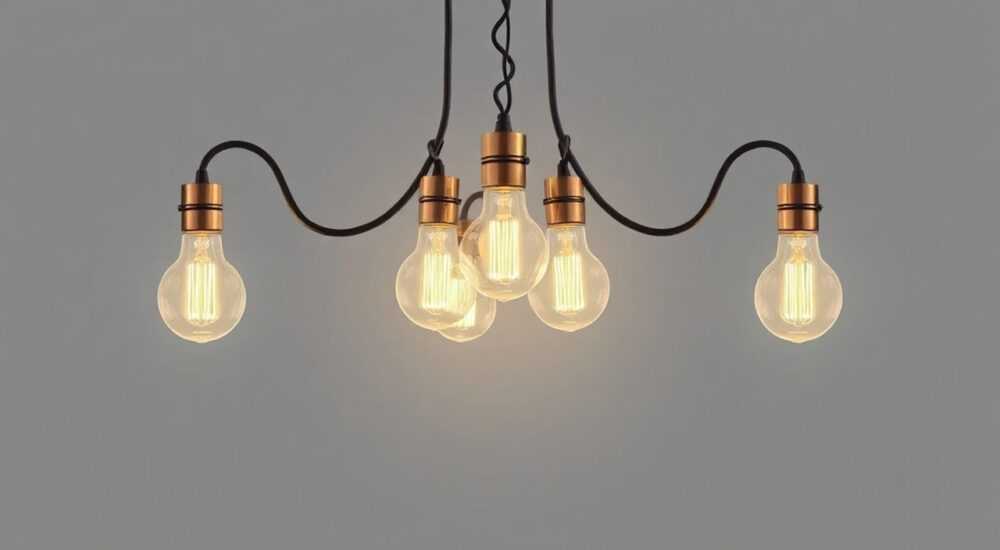

Как соединить провода люстры с 5 лампами

Соединение проводов люстры с пятью лампами — это задача, требующая внимания к деталям, понимания электрической схемы и соблюдения правил безопасности. Основная цель — правильно распределить фазу и ноль между лампами, обеспечив надёжный контакт и возможность управления группами освещения в зависимости от типа выключателя (одноклавишный, двухклавишный или трёхклавишный). Главное правило: перед началом работ обязательно отключите питание на щитке и убедитесь в отсутствии напряжения.

Подключение многосекционной люстры может показаться сложным, особенно если у вас нет опыта работы с электропроводкой. Однако при чётком следовании инструкциям и понимании базовых принципов электротехники процесс становится простым и безопасным. Современные светильники редко поставляются с подробными электросхемами, а производители зачастую ограничиваются общими указаниями. В результате пользователь сталкивается с вопросами: как правильно разделить лампы на группы, где найти фазу и ноль, можно ли обойтись без мультиметра и какие инструменты понадобятся.
В этой статье мы подробно разберём все этапы подключения люстры с пятью плафонами, рассмотрим возможные схемы коммутации, варианты группировки ламп и типичные ошибки. Вы узнаете, как адаптировать подключение под ваш тип выключателя, какие материалы использовать и как проверить результат. Также затронем вопросы безопасности, современные решения (например, использование клеммников вместо скруток) и особенности монтажа для разных видов ламп — LED, галогенных и энергосберегающих.

Выбор схемы подключения: одноклавишный, двухклавишный или трёхклавишный выключатель

Перед тем как приступить к соединению проводов, необходимо определить, какой тип выключателя установлен в вашей комнате. От этого зависит вся схема подключения. Наиболее распространены одноклавишные и двухклавишные выключатели. Трёхклавишные встречаются реже, но позволяют реализовать более гибкое управление освещением.
Если у вас одноклавишный выключатель, все пять ламп будут включаться одновременно. Это самый простой вариант: фаза подаётся через выключатель на все патроны, а нулевой провод соединяется напрямую. Такая схема подходит для небольших помещений, где не требуется регулировка уровня света.
При наличии двухклавишного выключателя лампы разделяются на две группы. Например, 3 лампы включаются одной клавишей, 2 — второй. Это позволяет создавать различные уровни освещённости: вечерний свет, полная яркость или комбинированный режим. Распространённая ошибка — неравномерное распределение мощности, когда одна группа перегружена, а вторая почти не используется.

Для трёхклавишного выключателя возможна трёхгрупповая схема, например, 2+2+1. Этот вариант актуален для больших залов или помещений с зонированием. Однако он требует трёхжильной проводки от распределительной коробки до выключателя, что встречается не во всех домах.

Особенности схем подключения

• Одноклавишная схема: один фазный провод от выключателя, все лампы параллельно.
• Двухклавишная схема: два фазных провода от выключателя, разделение на группы.
• Трёхклавишная схема: три фазных провода, максимальная гибкость управления.

Выбор схемы также зависит от интерьера и назначения помещения. В гостиной уместно дробное освещение, а в спальне — мягкое, равномерное свечение.

Инструменты и материалы: что подготовить перед началом работ

Чтобы подключение прошло быстро и безопасно, заранее подготовьте необходимый инструмент и расходные материалы. Отсутствие нужного оборудования может привести к некачественному соединению или даже короткому замыканию.
Основной список включает:

• Отвёртку с индикатором напряжения (фазоуказатель);
• Мультиметр для точной проверки цепи;
• Кусачки и стриппер для зачистки изоляции;
• Отвёртки (крестовая и плоская);
• Изоленту или термоусадочные трубки;
• Клеммники WAGO или аналоги — предпочтительнее скруток;
• Стремянку или устойчивое основание для работы на высоте.

Не используйте скрутки без дополнительной изоляции и фиксации. Даже идеально выполненная скрутка со временем ослабевает, что приводит к нагреву и окислению контактов. Клеммники обеспечивают стабильное соединение на десятилетия.

Подключение по шагам: от отключения питания до тестирования

Следуя чёткому алгоритму, вы сможете подключить люстру без ошибок. Даже новичок справится с задачей, если будет действовать последовательно и аккуратно.

1. Отключите питание. Найдите автомат на электрощитке, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Убедитесь в отсутствии напряжения. Поднесите индикаторную отвёртку к проводам в потолочной коробке. Ни один из проводов не должен светиться.
3. Разберите люстру. Снимите плафоны, чтобы получить доступ к проводам от каждого патрона. Обычно они собраны в блоке на корпусе.
4. Определите провода. На потоле обычно три провода: фаза (L), ноль (N) и заземление (PE, желто-зелёный). В старых домах может быть только два — L и N.
5. Сформируйте группы ламп. Для двухклавишного выключателя объедините провода от 3 ламп в одну группу, от 2 — в другую. Используйте клеммники.
6. Соедините нулевые провода. Все белые (или синие) провода от патронов соедините в одну клемму и подключите к нулевому проводу на потолке.
7. Подключите фазные провода. Группы фазных проводов (коричневые или красные) подключите к соответствующим фазным проводам от выключателя через клеммник.
8. Зафиксируйте люстру. Закрепите корпус на крюке или планке, убедитесь в устойчивости.
9. Включите питание и протестируйте. Поочерёдно включайте клавиши выключателя, проверяя работу каждой группы.

Как найти фазу на потолке

Если провода не подписаны, воспользуйтесь мультиметром. Установите режим измерения переменного напряжения (200 В), один щуп коснитесь предполагаемой фазы, другой — нуля или батареи. Напряжение 220 В — это фаза. Второй провод — ноль.

Группировка ламп: как правильно распределить 5 ламп на группы

Пять ламп — нечётное количество, поэтому деление на группы требует продуманного подхода. Цель — достичь баланса по мощности, визуальному восприятию и функциональности.
Наиболее эффективные схемы:

• 3+2 — классический вариант. Одна клавиша включает три центральные лампы, вторая — две боковые. Подходит для симметричных люстр.
• 4+1 — одна лампа выделена как акцентная. Уместно в дизайнерских интерьерах.
• 2+2+1 — при трёхклавишном выключателе. Позволяет создавать сложные световые сценарии.

При выборе распределения учитывайте:

• Расположение ламп на люстре — центральные или периферийные;
• Мощность каждой лампы — не допускайте перекоса нагрузки;
• Цель освещения — общее, зональное или декоративное.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот наиболее распространённые проблемы и пути их решения.

• Перепутаны фаза и ноль. Лампы горят, но выключатель разрывает ноль — опасно! Всегда проверяйте, какой провод идёт от выключателя.
• Слабый контакт в соединении. Приводит к нагреву и отгоранию. Используйте клеммники, а не скрутки.
• Неправильная группировка. Одна группа перегружена — лампы быстрее выходят из строя. Распределяйте мощность равномерно.
• Игнорирование заземления. Если люстра металлическая, заземляющий провод (PE) обязательно подключайте.
• Нет проверки перед включением. Всегда прозванивайте цепь мультиметром до подачи напряжения.

Экспертное мнение: профессиональные рекомендации по монтажу

Подключение люстры — не просто техническая операция, а часть общей электробезопасности дома. Современные требования к электропроводке постоянно ужесточаются, и игнорировать их — значит подвергать риску себя и близких.

Также обратите внимание на тип ламп. Светодиодные источники менее чувствительны к скачкам напряжения, но требуют стабильного контакта. Даже малейшее сопротивление в соединении может вызвать мерцание.
Если вы делаете ремонт, предусмотрите возможность будущего обновления системы. Установите трёхжильный кабель до выключателя — это позволит в будущем перейти на двухклавишное управление без штробления стен.

Вопросы и ответы

Заключение

Подключение люстры с пятью лампами — задача, которая по силам каждому, кто готов действовать методично и с соблюдением техники безопасности. Ключевые моменты: правильный выбор схемы в зависимости от выключателя, качественное соединение проводов и чёткое разделение групп ламп. Использование современных материалов, таких как клеммники WAGO, значительно повышает надёжность и долговечность монтажа.

• Определите тип выключателя до начала работ.
• Используйте клеммники вместо скруток.
• Разделяйте 5 ламп на группы 3+2 для баланса.
• Обязательно проверяйте отсутствие напряжения.
• Подключайте заземление, если люстра металлическая.
