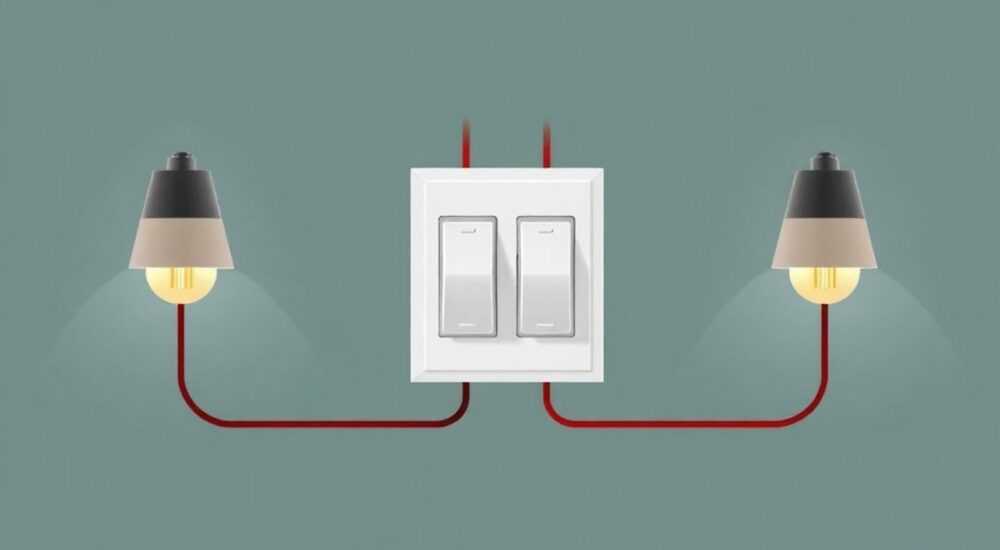

Как соединить провода на двойной выключатель от двух светильников

При подключении двух светильников к одному двойному выключателю важно не просто соединить провода, а создать безопасную, долговечную и соответствующую нормам электропроводку. Ошибки в монтаже — частая причина перегрева, искрения, выхода из строя ламп или даже короткого замыкания. Многие домашние мастера пытаются «на глаз» подключить провода, не разбираясь в схемах, что приводит к непредсказуемым последствиям. Правильное соединение требует понимания фазы, нуля, заземления и логики управления группами освещения. Даже небольшое перепутывание проводов может сделать выключатель нефункциональным или опасным.

Почему выбирают двойной выключатель для двух светильников

Двойной выключатель — это не просто удобство, а инструмент управления освещением по зонам. Представьте: в ванной комнате есть основной потолочный свет и лампа над зеркалом. Или в гостиной — основное освещение и подсветка ниш. Управлять ими отдельно позволяет экономить электроэнергию, создавать нужную атмосферу и повышать комфорт. По данным Росстата, более 68% новых квартир в многоэтажках проектируются с двойными выключателями в спальнях и санузлах — это стало стандартом современного жилья.

Такой выключатель состоит из двух независимых механизмов в одном корпусе. Каждая клавиша замыкает свою цепь, позволяя включать/выключать отдельный светильник. Главное — не путать его с проходным выключателем, который используется для управления одним светильником из двух точек. Двойной выключатель — это два одноклавишных в одном корпусе, и схема подключения к двум нагрузкам строго регламентирована.

Инструменты и материалы для монтажа

Перед началом работ убедитесь, что у вас есть всё необходимое. Неправильный инструмент — одна из главных причин аварийных ситуаций. Вам понадобятся:

• Двойной выключатель (на 2 клавиши, 10 А, с клеммами для многожильных проводов);
• Два светильника с клеммными коробками;
• Кабель ВВГнг-LS 3×1,5 мм² (для осветительной сети);
• Распределительная коробка (если не установлена);
• Изоляционные колпачки СИЗ или клеммные блоки WAGO;
• Отвёртка с индикатором фазы;
• Плоскогубцы и бокорезы;
• Маркер или изолента для разметки;
• Мультиметр (опционально, но рекомендуется).

Обязательно отключите автомат на щитке перед началом работ. Даже если вы уверены, что питание отключено — проверьте индикатором. Напряжение 220 В в сети может быть опасно даже при кратковременном контакте. Работайте в сухих перчатках и на изолирующей подложке.

Схема подключения: пошаговая инструкция

Подключение двойного выключателя к двум светильникам выполняется по единой логике: фаза разделяется, ноль идёт напрямую, заземление — параллельно. Ниже — пошаговый алгоритм.

1. Отключите автомат на электрощите и убедитесь в отсутствии напряжения на проводах в распределительной коробке с помощью индикаторной отвёртки.
2. Проложите кабель от щитка до распределительной коробки (фаза, ноль, заземление). От коробки проложите три кабеля: один — к выключателю, два — к светильникам.
3. В распределительной коробке соедините нулевые провода от щитка, обоих светильников и выключателя (если есть ноль на выключателе — его не трогайте, он не используется).
4. Соедините провода заземления: от щитка → к выключателю (если есть клемма) → к обоим светильникам. Заземление не разрывается выключателем.
5. Фазный провод от щитка подключите к общему входу (обычно обозначен как «L» или «COM») на двойном выключателе.
6. От двух выходных клемм выключателя («L1» и «L2») проложите два отдельных провода к светильникам — каждый к своей группе ламп.
7. В распределительной коробке соедините выходные фазные провода от выключателя с фазными проводами светильников.
8. Закрепите все соединения изолирующими колпачками или клеммами WAGO. Убедитесь, что оголённые части не выступают за пределы изоляции.
9. Установите выключатель в подрозетник, закрепите его, вставьте клавиши.
10. Подключите светильники, включите автомат и протестируйте работу каждой клавиши.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают одни и те же ошибки. Вот основные из них:

• Подключение нуля через выключатель. Это нарушает ПУЭ. Ноль всегда должен идти напрямую к светильнику. Если вы подключите ноль через выключатель — лампа будет выключена, но её патрон останется под напряжением. Это смертельно опасно при замене лампы.
• Использование слишком тонкого провода. Для освещения достаточно 1,5 мм², но если вы подключаете мощные LED-ленты или галогенные лампы (суммарно > 300 Вт), используйте 2,5 мм². Перегрузка — главная причина оплавления изоляции.
• Скручивание проводов без изоляции. Даже если скрутка выглядит аккуратно, со временем контакт окисляется, нагревается и может вызвать возгорание. Всегда используйте СИЗ или WAGO.
• Неправильная маркировка. Не маркируйте провода — и вы забудете, где фаза, а где ноль. Используйте цветовую кодировку: коричневый — фаза, синий — ноль, жёлто-зелёный — земля. Если цвета не совпадают — маркируйте изолентой.
• Игнорирование заземления. Современные светильники, особенно металлические, обязательно должны быть заземлены. Без этого — риск поражения током при пробое изоляции.

Ноль и заземление: ключевые нюансы

Ноль и заземление — это не «дополнительные» провода. Это фундамент безопасности. Ноль — это обратный проводник, по которому ток возвращается к источнику. Заземление — это защитный провод, отводящий ток утечки в землю.

В распределительной коробке нулевые провода от щитка, светильников и (если есть) от выключателя соединяются вместе. Никогда не разрывайте ноль выключателем — это запрещено ПУЭ п. 6.6.27. Заземление подключается параллельно ко всем элементам: к корпусу выключателя (если он металлический), к клеммам светильников, к щитку.

Если в вашем доме нет заземления — это не повод его игнорировать. В старых домах часто встречается система TN-C, где PEN-провод выполняет функции и нуля, и заземления. В таком случае подключение заземления к светильнику запрещено — это может создать опасный потенциал. В таких случаях рекомендуется установка УЗО (устройства защитного отключения) на группу освещения.

Экспертное мнение: что скажет электрик с 20-летним стажем

«Я работал в коммунальных службах, а потом открыл свою бригаду. За 20 лет видел сотни аварий, вызванных именно неправильным подключением двойных выключателей. Чаще всего люди думают: „А что, если я просто перекину провод с одного контакта на другой?“ — и получают короткое замыкание.

Самый важный принцип: фаза идёт через выключатель, а не через лампу. Это не просто правило — это вопрос жизни. Если вы подключите ноль к выключателю, даже когда лампа выключена, её патрон остаётся под напряжением. Маленький ребёнок может коснуться металлической части — и всё.

Я всегда рекомендую использовать клеммы WAGO 222-413 — они надёжны, не требуют инструментов, выдерживают до 24 А и не окисляются. А ещё — всегда делайте схему на бумаге перед монтажом. Даже если вы «всё помните», через месяц вы забудете, какой провод куда шёл. Записывайте — это экономит время и нервы.

Не экономьте на выключателе. Дешёвые модели из Китая часто имеют тонкие контакты, которые за 2–3 года начинают греться. Лучше взять Schneider, Legrand или IEK — они стоят на 20–30% дороже, но служат 15–20 лет без проблем.»

— Владимир Сидоров, главный электрик компании «СветЭлектро», стаж 22 года

Часто задаваемые вопросы

Заключение

Правильное подключение двойного выключателя к двум светильникам — это не просто техническая задача, а вопрос безопасности вашего дома. Каждый контакт, каждый провод, каждый изолирующий колпачок — это элемент системы, где ошибка в одном месте может обернуться катастрофой. Главное правило: фаза проходит через выключатель, ноль и заземление — напрямую к светильникам. Никаких исключений.

Соблюдайте цветовую маркировку, используйте качественные клеммы, не экономьте на выключателях и всегда проверяйте схему до включения питания. Даже если вы уверены в своих силах — сделайте один лишний раз: проверьте индикатором, перепроверьте схему, убедитесь, что провода не торчат из клемм.

• Фаза всегда проходит через выключатель, ноль — напрямую к светильнику.
• Используйте только изолирующие клеммы (WAGO, СИЗ), а не скрутки.
• Заземление подключается параллельно ко всем металлическим частям.
• Не подключайте ноль через выключатель — это нарушение ПУЭ и опасно для жизни.
• Проверяйте схему мультиметром и индикатором фазы перед включением питания.
