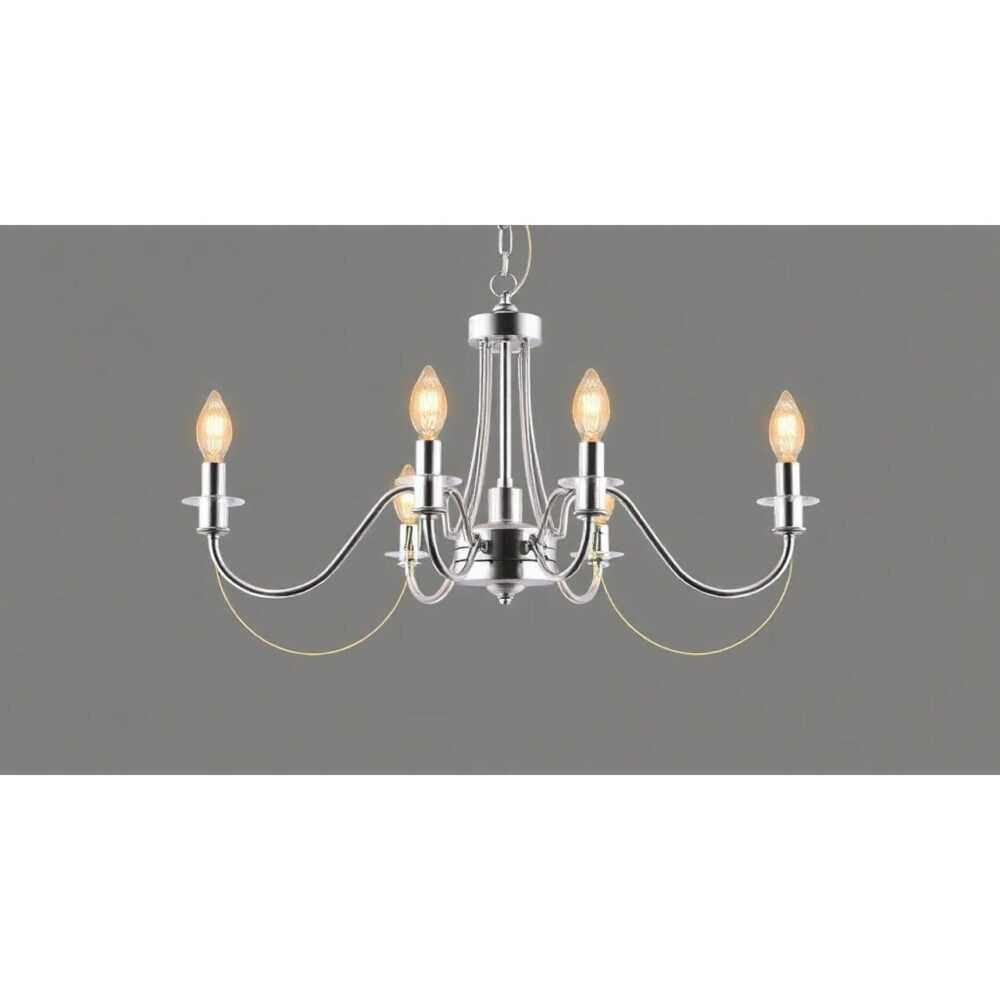

Как соединить провода на люстре с 5 плафонами на две клавиши

Соединение проводов на люстре с 5 плафонами для управления двумя клавишами требует понимания электрической схемы, правильной маркировки проводов и соблюдения техники безопасности. Основная задача — разделить лампы на две группы так, чтобы одна клавиша включала часть светильников (например, 2), а вторая — остальные (3), обеспечивая гибкость освещения в помещении. Главное — не перепутать фазу и ноль, а также надёжно заизолировать все соединения.

Подключение многорожковой люстры к двухклавишному выключателю — распространённая задача при ремонте или замене осветительных приборов. Это позволяет создать многоуровневое освещение: включать только часть ламп для уютного вечернего света или все сразу для полной яркости. Особенно актуально это в просторных комнатах, где требуется гибкий контроль над интенсивностью света. Однако при неправильном монтаже можно столкнуться с коротким замыканием, выходом из строя ламп или даже риском поражения током.

Современные люстры с 5 плафонами часто поставляются без предварительно собранной схемы, что даёт пользователю свободу выбора, но требует базовых знаний электротехники. Важно понимать, как работает двухклавишный выключатель: он разрывает фазный провод на два независимых контура, каждый из которых управляет своей группой ламп. Нулевой провод при этом общий и подаётся напрямую на все патроны.

Принцип работы двухклавишного выключателя

Двухклавишный выключатель предназначен для управления двумя независимыми электрическими цепями из одного места. Он имеет три клеммы: одну общую фазу (вход) и два выхода, ведущие к разным группам светильников. При нажатии первой клавиши замыкается первая цепь, второй — вторая. Это позволяет, например, включать центральную группу ламп отдельно от периферийной.

В типовой электропроводке квартиры к выключателю подводится один фазный провод (L), а от него уже отходят два провода к люстре — по одному на каждую клавишу. На потолке, соответственно, будет три провода: один нулевой (N) и два фазных (от каждой клавиши). Иногда встречается четвёртый провод — заземление (PE), который подключается к корпусу люстры, если она металлическая.

Правильное распределение нагрузки важно для долговечности ламп и безопасной эксплуатации. Например, если в люстре используются лампы накаливания по 60 Вт, то группа из трёх ламп будет потреблять 180 Вт, а из двух — 120 Вт. Современные светодиодные лампы потребляют значительно меньше — около 10 Вт на единицу, что снижает нагрузку и позволяет использовать более сложные схемы без риска перегрузки.

Подготовка инструментов и материалов

Для безопасного и качественного подключения люстры понадобятся следующие инструменты и материалы:

• Индикаторная отвёртка или мультиметр для определения фазы;
• Кусачки и стриппер для зачистки изоляции;
• Отвёртки (крестовая и плоская);
• Клеммные колодки WAGO или винтовые зажимы;
• Изолента или термоусадочные трубки;
• Лестница или устойчивая подставка.

Использование клеммных соединителей WAGO предпочтительнее скруток, так как они обеспечивают надёжный контакт, исключают окисление и упрощают монтаж. Особенно актуально это при работе с алюминиевыми проводами, которые быстро ломаются при многократном изгибе.

Перед началом работ необходимо проверить состояние проводки на потолке. Если изоляция повреждена, её нужно восстановить. Также стоит убедиться, что распределительная коробка в порядке и соединения там выполнены правильно. Любые признаки подгорания или перегрева — повод вызвать электрика.

Схема подключения люстры с 5 плафонами

Схема подключения зависит от внутренней разводки люстры. Обычно каждый патрон имеет два контакта: фазный и нулевой. Все нулевые провода от патронов соединяются в одну общую шину, которая подключается к нулевому проводу на потоле. Фазные провода разделяются на две группы.

Для 5 плафонов логично сделать группы 2+3. Меньшая группа (2 лампы) может использоваться для фонового освещения, большая — для основного. Возможна и симметричная компоновка, если люстра имеет радиальную конструкцию.

На потоле провода обычно имеют следующую цветовую маркировку: коричневый или красный — фаза, синий — ноль, жёлто-зелёный — земля. Но цвета могут не соответствовать стандартам, особенно в старых домах, поэтому проверка мультиметром обязательна.

Пошаговое подключение: от теории к практике

1. Отключите питание. На электрощитке найдите автомат, отвечающий за освещение комнаты, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Определите провода на потоле. Используя индикаторную отвёртку, найдите фазный провод. Подайте напряжение кратковременно, чтобы проверить. После определения снова отключите питание.
3. Разберите люстру. Снимите плафоны и оцените доступ к клеммнику. Обычно внутри основания есть блок для соединения проводов.
4. Сформируйте группы. Соберите провода от двух ламп в одну группу, от трёх — в другую. Соедините все нулевые провода (обычно синие) вместе.
5. Подключите к клеммам. Используя клеммные колодки, подключите: общую нулевую шину — к синему проводу на потоле; первую группу — к одному фазному проводу; вторую — к другому.
6. Закрепите люстру. Аккуратно уложите провода в корпус, закройте крышкой и прикрепите светильник к потолку.
7. Проверьте работу. Включите автомат и протестируйте обе клавиши. Убедитесь, что каждая включает свою группу.

Если одна из групп не горит, возможны причины: перегоревшая лампа, плохой контакт в клемме, ошибка в подключении. Не включайте питание повторно до устранения неисправности.

Распространённые ошибки и как их избежать

• Смешивание фазы и нуля. Подключение фазы к общему нулевому проводу приведёт к тому, что люстра будет гореть постоянно или не включаться. Всегда проверяйте назначение проводов мультиметром.
• Использование скруток без изоляции. Даже если скрутка кажется плотной, она может ослабнуть со временем. Лучше использовать WAGO или винтовые клеммы.
• Неправильное распределение групп. Если объединить лампы хаотично, свет будет неравномерным. Планируйте расположение заранее.
• Игнорирование заземления. Если люстра металлическая и есть жёлто-зелёный провод — его обязательно нужно подключить к корпусу.
• Работа под напряжением. Самая опасная ошибка. Даже при кажущемся отключении питания всегда проверяйте наличие напряжения.

В старых домах часто встречается ситуация, когда к выключателю подведён не фазный, а нулевой провод — это нарушение ПУЭ и серьёзная угроза безопасности. В таком случае необходимо переделать проводку через распределительную коробку.

Экспертное мнение

Также эксперт отмечает, что при использовании LED-ламп важно учитывать совместимость с диммерами, если они установлены. Некоторые энергосберегающие лампы могут некорректно работать при частичной нагрузке, что проявляется в мерцании или шуме.

Вопросы и ответы

Заключение

Подключение 5-плафонной люстры к двухклавишному выключателю — задача технически простая, но требующая внимания к деталям и строгого соблюдения правил электробезопасности. Правильно организованная схема обеспечивает комфортное и функциональное освещение, позволяя адаптировать яркость под любую ситуацию.

• Разделите лампы на две группы — оптимально 2 и 3.
• Всегда определяйте фазу и ноль на потоле перед подключением.
• Используйте клеммные колодки вместо скруток.
• Не забывайте про заземление, если оно предусмотрено.
• Проверяйте работу каждой клавиши отдельно после монтажа.
