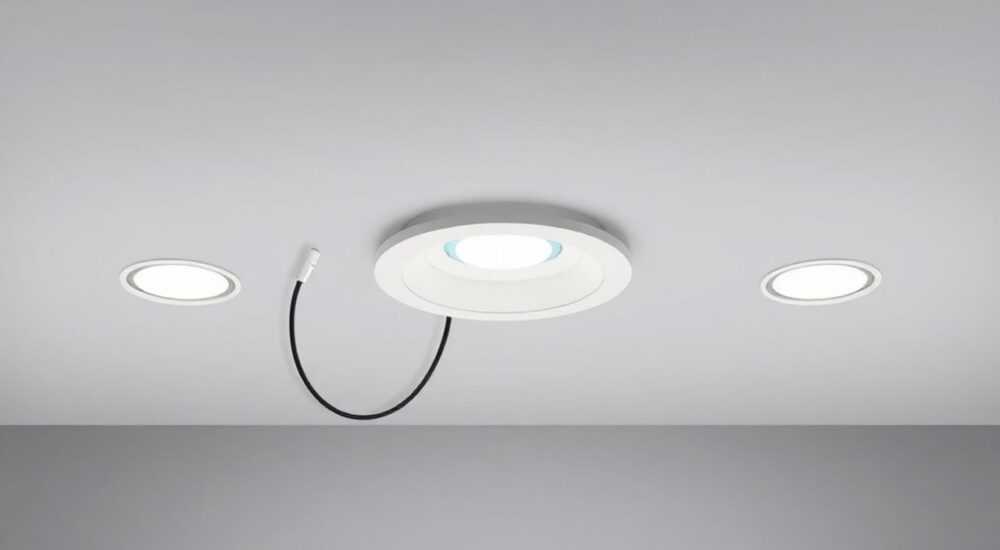

Как соединить провода на точечные светильники

Соединение проводов для точечных светильников — это ответственный этап монтажа освещения, от которого зависят безопасность, долговечность и надёжность всей системы. Неправильное соединение может привести к перегреву, короткому замыканию или даже пожару. Главное правило: используйте только сертифицированные методы соединения — ваги, зажимы Wago, клеммные колодки или опрессовку, избегая скруток без дополнительной фиксации.

Типы соединителей для проводов точечных светильников

При монтаже точечных светильников важно выбрать правильный способ соединения проводов. От этого зависит электрический контакт, устойчивость к вибрациям и нагреву, а также соответствие нормам ПУЭ (Правил устройства электроустановок). Сегодня существует несколько проверенных и безопасных методов, каждый из которых имеет свои особенности.
Наиболее распространённые типы соединителей:

• Клеммные колодки — пластиковые корпуса с винтовыми зажимами. Подходят для проводов разного сечения, но требуют аккуратной затяжки.
• Пружинные клеммы Wago — одноразовые или многоразовые зажимы с автоматическим фиксатором. Удобны при работе в труднодоступных местах, например, за натяжным потолком.
• Опрессовка гильзами — механическое обжатие проводов медной или алюминиевой трубкой. Требует специнструмента, но даёт самый надёжный контакт.
• Скрутка с последующей пайкой или сваркой — традиционный метод, допустимый ПУЭ только при дополнительной изоляции и фиксации.

Сегодня всё чаще используются пружинные клеммы — они быстрые, безопасные и не требуют навыков электромонтажа. Особенно популярны серии Wago 2273 и 279, рассчитанные на сечение до 2,5 мм², что идеально подходит для большинства LED-точек.

Сравнение методов соединения

Пошаговая инструкция по подключению проводов

Подключение проводов к точечным светильникам требует чёткого соблюдения технологии. Даже небольшая ошибка может привести к выходу из строя группы ламп или возгоранию. Ниже — подробная инструкция, подходящая как для новичков, так и для опытных мастеров.

1. Отключите питание. Перед началом работ обязательно отключите автомат на щитке и проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром.
2. Подготовьте провода. Зачистите концы кабеля на 10–12 мм. Используйте стриппер — он не повредит жилу. Если провод многожильный, можно слегка скрутить его пальцами.
3. Выберите способ соединения. Для точечных светильников рекомендуем использовать пружинные клеммы Wago — они компактные, безопасные и не требуют подтягивания.
4. Подключите провода к клеммнику. Вставьте зачищенные концы в соответствующие отверстия: фазу к фазе, ноль к нулю. Убедитесь, что провод вошёл до упора.
5. Проверьте контакт. Легко потяните за провода — они не должны выскакивать. Если используется винтовой зажим — подтяните отвёрткой, но не перетягивайте.
6. Уложите соединение. Разместите клемму в распределительной коробке или за потолком так, чтобы она не касалась металлических частей или горючих материалов.
7. Включите питание и проверьте работу. Включите автомат и протестируйте все светильники. Если один не горит — проверьте соединение и полярность.

Если вы подключаете несколько светильников последовательно, лучше использовать параллельную схему. Это обеспечит стабильное напряжение на каждом приборе и исключит полный выход из строя всей цепи при перегорании одной лампы.

Схемы подключения

• Последовательное подключение — редко используется для точечных светильников, так как при выходе одного элемента вся цепь перестаёт работать. Подходит только для декоративной подсветки с малым количеством ламп.
• Параллельное подключение — стандарт для современных систем. Каждый светильник подключается отдельно к общей линии. Надёжно, безопасно, масштабируемо.
• Групповое подключение через распределительную коробку — оптимальный вариант. Все провода собираются в одной точке, что упрощает диагностику и ремонт.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при соединении проводов. Вот самые частые из них — и способы их предотвращения.

• Использование скруток без фиксации. Голые скрутки запрещены ПУЭ с 2003 года. Они окисляются, нагреваются и могут вызвать пожар. Решение — всегда использовать клеммники или пайку.
• Перетяжка винтовых зажимов. Слишком сильное затягивание повреждает жилу, особенно алюминиевую. Это снижает проводимость и вызывает перегрев. Решение — используйте моментную отвёртку или просто затягивайте «до упора».
• Подключение алюминия и меди напрямую. Такой контакт вызывает гальваническую коррозию. Решение — применяйте только специальные клеммы с антикоррозийной пастой или переходники.
• Недостаточная длина проводов. После монтажа светильника остаётся мало места для соединения. Решение — оставляйте запас провода не менее 15 см.
• Игнорирование цветовой маркировки. Фаза (L) — коричневая/белая, ноль (N) — синяя, земля (PE) — желто-зелёная. Ошибки в подключении могут повредить LED-драйверы. Решение — всегда проверяйте мультиметром.

Чек-лист перед включением

• Питание отключено?
• Все соединения заизолированы и зафиксированы?
• Фаза и ноль подключены правильно?
• Нет контакта между проводами и металлическими частями?
• Общая мощность не превышает допустимую для кабеля и автомата?

Инструменты и материалы для качественного соединения

Для профессионального соединения проводов вам понадобятся следующие инструменты и расходники:

• Стриппер — для аккуратной зачистки изоляции без повреждения жилы. Обычные плоскогубцы могут переломить тонкие жилы.
• Мультиметр — для проверки наличия напряжения, целостности цепи и правильности подключения.
• Индикаторная отвёртка — быстрая проверка фазы.
• Клеммники Wago — выбирайте сертифицированные модели с маркировкой 2273 или 279.
• Термоусадочные трубки — для дополнительной изоляции, особенно при опрессовке.
• Изолента — ПВХ-лента хорошего качества (например, 3M), но только как дополнительная защита, а не основной изолятор.

Если вы работаете с LED-светильниками, помните: они чувствительны к переполюсовке и скачкам напряжения. Используйте драйверы с защитой и подключайте строго по схеме.

Экспертное мнение

Современные LED-точки потребляют мало энергии, но при этом требуют стабильного напряжения и чистого контакта. Даже малейшее сопротивление в соединении может вызвать локальный перегрев. Особенно это критично в закрытых пространствах — за натяжными или подвесными потолками, где тепло не рассеивается.

Вопросы и ответы

Заключение

Соединение проводов для точечных светильников — это не просто техническая задача, а вопрос безопасности и долговечности вашей электросистемы. Современные технологии позволяют выполнять монтаж быстро и надёжно, но только при условии соблюдения правил. Отказ от скруток, использование качественных клеммников и проверка всех соединений — вот основа безопасного освещения.

• Никогда не используйте голые скрутки — только с фиксацией.
• Пружинные клеммы Wago — лучший выбор для точечных светильников.
• Всегда отключайте питание перед работой.
• Проверяйте полярность и нагрузку перед включением.
• Оставляйте запас провода и делайте соединения доступными.
