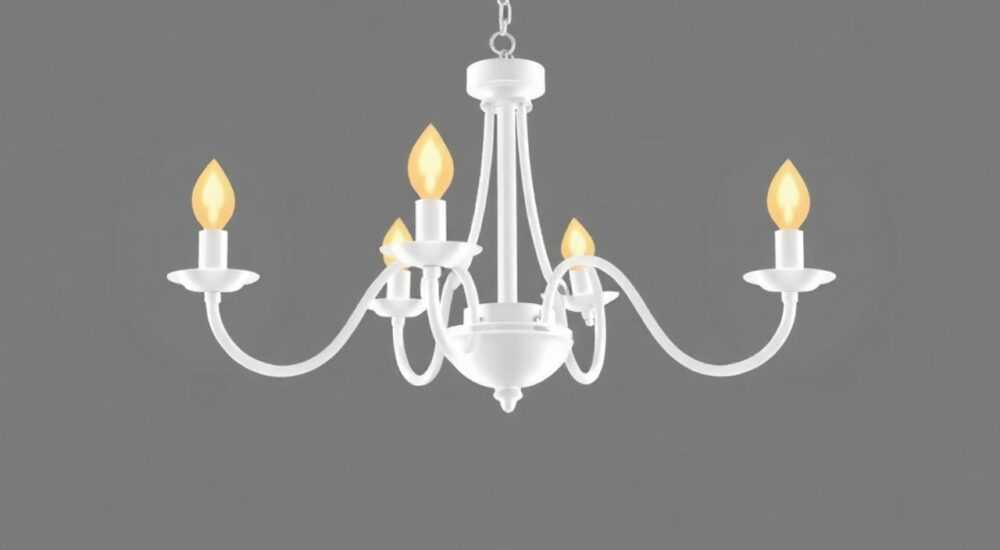

Как соединить провода в люстре 5 рожков с заземлением

Соединение проводов в пятирожковой люстре с заземлением — это ответственный процесс, требующий знания электротехнических норм, умения различать провода по цветам и соблюдать правила безопасности. Главное — правильно подключить фазу, ноль и заземление, чтобы избежать короткого замыкания, пробоя на корпус и обеспечить долгую работу светильника.

Пятирожковая люстра — один из самых распространённых типов потолочных светильников в жилых помещениях. Она сочетает достаточную мощность освещения, эстетичный внешний вид и относительную простоту монтажа. Однако при её установке многие сталкиваются с вопросом: как правильно соединить пять комплектов проводов от ламп, особенно если в конструкции предусмотрено заземление? Неправильное подключение может привести не только к выходу из строя люстры, но и к серьёзной угрозе — поражению током или возгоранию. В этой статье мы детально разберём все этапы подключения, рассмотрим возможные схемы, ошибки и современные методы соединения проводов.

Основные элементы люстры: что нужно знать перед подключением

Люстра с пятью рожками — это сложная электрическая система, состоящая из нескольких ключевых компонентов. Понимание их назначения — первый шаг к правильному монтажу. Каждый рожок имеет собственную лампу, цоколь, патрон и два провода: фазный (L) и нулевой (N). В моделях с металлическим корпусом также предусмотрен третий провод — заземление (PE), который соединяется с общим контуром заземления в доме.

Цветовая маркировка играет важнейшую роль. Согласно ГОСТ Р 50462–2009:
— Фаза (L) — обычно коричневый, чёрный или красный;
— Ноль (N) — синий или голубой;
— Заземление (PE) — жёлто-зелёный.

Если маркировка отсутствует или вызывает сомнения, необходимо использовать мультиметр или индикаторную отвёртку для проверки. Особенно это актуально при работе с дешёвыми китайскими изделиями, где цвета могут не соответствовать стандартам.

Корпус люстры, особенно если он выполнен из металла, должен быть надёжно заземлён. Это предотвращает накопление статического заряда и снижает риск поражения током при повреждении изоляции. Провод заземления выводится от корпуса к общей клемме и должен быть подключён до подачи напряжения.

Распределительная коробка внутри люстры — это место, где собираются все провода. Она должна быть доступной, иметь достаточный объём для соединений и обеспечивать изоляцию. Современные модели часто оснащаются клеммниками Wago, которые упрощают монтаж и повышают надёжность.

Подготовка к работе: инструменты, безопасность и диагностика

Перед началом работ обязательно отключите питание на электрощитке. Простое выключение выключателя недостаточно — есть риск, что фаза останется на потолочных проводах. Отключите автомат, отвечающий за освещение в комнате, и установите блокиратор или табличку «Не включать!».

Необходимые инструменты:

• Индикаторная отвёртка или мультиметр;
• Кусачки и stripper для зачистки изоляции;
• Отвёртки (крестовые и плоские);
• Клеммники (Wago, колпачки СИЗ или винтовые зажимы);
• Изолента или термоусадка;
• Стремянка или устойчивая подставка.

Проверьте состояние проводов на потолке. Их должно быть три: фаза, ноль и заземление. Если в вашем доме старая проводка (например, двухпроводная без заземления), подключение PE будет невозможно. В этом случае люстру можно подключить, но с ограничением: она не будет защищена от пробоя на корпус.

Осмотрите люстру. Убедитесь, что:
— Все патроны исправны;
— Провода не перетёрты;
— Корпус не имеет повреждений;
— Есть отдельный провод заземления (если модель металлическая).

Если люстра подключается через двойной выключатель, вы можете разделить лампы на две группы (например, 3+2). Это позволяет регулировать уровень освещения. Однако в данном случае мы рассматриваем стандартное подключение всех пяти ламп одновременно.

Схема подключения пятирожковой люстры с заземлением

Основная схема подключения проста: все фазные провода от рожков соединяются вместе и подключаются к фазе из потола; все нулевые — к нулю; заземляющий провод — к шине PE.

Шаги подключения:

1. Снимите защитный кожух люстры, чтобы получить доступ к внутренней проводке.
2. Найдите провода от каждого рожка. Обычно они собраны в пучок.
3. Разделите их на три группы: L (фаза), N (ноль), PE (заземление).
4. Объедините пять фазных проводов (коричневые/чёрные) в одну клемму.
5. Объедините пять нулевых (синих) в другую.
6. Заземляющий провод (жёлто-зелёный) подключите отдельно к клемме, связанной с корпусом.
7. Выполните подключение к потолочным проводам через распределительную коробку или напрямую.

Если в люстре используется блок питания (например, для светодиодных ламп), убедитесь, что он рассчитан на суммарную мощность всех пяти ламп. Перегрузка приведёт к выходу из строя драйвера.

Вариант с двойным выключателем

Если вы хотите управлять лампами по группам, разделите рожки: например, три лампы на один контакт выключателя, две — на другой. В этом случае:

• Фаза из потолка разделяется на два провода (L1 и L2);
• Группа 1 (3 лампы): фазы объединяются и подключаются к L1;
• Группа 2 (2 лампы): к L2;
• Нулевые провода всех ламп — вместе на общий N;
• Заземление — отдельно.

Методы соединения проводов: плюсы, минусы, рекомендации

Способ соединения влияет на надёжность, долговечность и безопасность. Рассмотрим основные варианты:

Скрутка с изолентой

Самый старый метод. Провода скручиваются плоскогубцами, затем изолируются.

• Плюсы: дешево, всегда доступно.
• Минусы: со временем ослабевает, может нагреваться, запрещена ПУЭ при скрутке алюминия и меди.

Не рекомендуется для постоянного использования.

Колпачки СИЗ

Пластиковые конусы с пружиной внутри. Надеваются на скрутку.

• Плюсы: дешевле Wago, хорошее давление, устойчивость к вибрации.
• Минусы: требуют аккуратной скрутки, не подходят для многожильных проводов большого сечения.

Винтовые клеммники

Металлические зажимы с винтом. Надёжны, но громоздки.

• Плюсы: можно подключать разные материалы (медь/алюминий), легко ревизировать.
• Минусы: занимают много места, при перетяжке можно повредить провод.

Пружинные клеммники Wago

Самый популярный выбор. Провод вставляется в клемму и фиксируется пружиной.

• Плюсы: быстрота, безопасность, совместимость с медью и алюминием (серии 273, 274), не требует инструментов.
• Минусы: дороже других, чувствительны к перегреву при перегрузке.

Частые ошибки и как их избежать

Даже опытные мастера допускают ошибки. Вот самые распространённые:

• Подключение фазы к корпусу: возникает при путанице с проводами. Последствие — удар током при прикосновении. Решение: всегда проверяйте провода тестером.
• Отсутствие заземления на металлической люстре: нарушает требования ПУЭ. Решение: подключайте PE, даже если в доме старая проводка — хотя бы временно изолируйте корпус.
• Перегрузка клеммника: использование одного зажима на слишком много проводов. Решение: делите группы или используйте клеммы с большим количеством входов.
• Использование скрутки без дополнительной фиксации: запрещено по правилам. Решение: применяйте СИЗ или Wago.
• Неправильная сборка корпуса: провода зажаты, изоляция повреждена. Решение: перед закрытием проверьте, что провода свободны и не касаются острых краёв.

Экспертное мнение

Современные люстры всё чаще оснащаются электроникой: диммерами, Wi-Fi модулями, датчиками движения. При их подключении важно соблюдать полярность и не превышать допустимую нагрузку. Например, светодиодные лампы нельзя подключать к старым диммерам для ламп накаливания — это приведёт к мерцанию и выходу из строя.

Вопросы и ответы

Заключение

Подключение пятирожковой люстры с заземлением — задача, требующая внимательности, знаний и соблюдения техники безопасности. Главное — не торопиться, проверять каждый провод и использовать качественные соединители. Правильная схема подключения гарантирует не только стабильную работу светильника, но и безопасность всех, кто находится в помещении.

• Всегда отключайте питание перед началом работ.
• Правильно идентифицируйте фазу, ноль и заземление по цвету и с помощью тестера.
• Для соединения проводов используйте клеммники Wago, СИЗ или винтовые зажимы — избегайте простой скрутки.
• На металлических люстрах заземление обязательно.
• После подключения проверьте отсутствие напряжения на корпусе.
