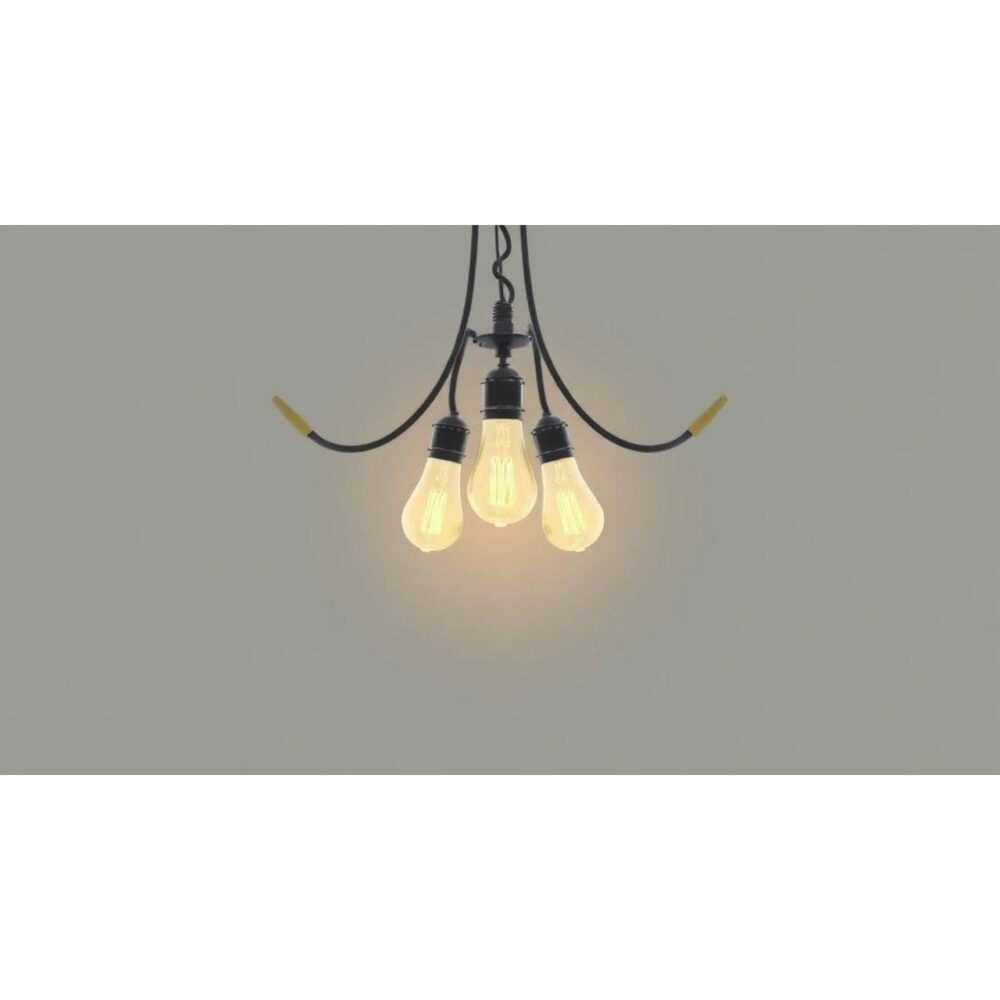

Как соединить провода в трехрожковой люстре

Соединение проводов в трехрожковой люстре — это ответственный этап монтажа, от которого зависит безопасность и долговечность освещения. Главное — правильно определить фазу, ноль и заземление, надежно заизолировать все соединения и использовать подходящие методы: клеммные колодки, WAGO-зажимы или пайку. Никогда не скручивайте алюминий с медью напрямую.

Подключение люстры с тремя плафонами — задача, с которой сталкивается почти каждый домашний мастер при ремонте или замене светильника. Это может показаться простым делом, но ошибки на этом этапе чреваты коротким замыканием, перегревом контактов или даже возгоранием. Понимание электрической схемы, правильный выбор инструментов и соблюдение техники безопасности позволяют избежать рисков. Особенно важно учитывать тип проводки в доме: старая алюминиевая требует особого подхода, а современная медная — больше гибкости в выборе методов соединения.

Сегодня производители предлагают люстры с разными схемами подключения: с возможностью включения одной, двух или всех трех ламп одновременно, что особенно актуально при использовании выключателей с несколькими клавишами. Поэтому при подключении нужно не только соединить провода, но и понять, как организована внутренняя разводка светильника. Это обеспечит комфортное управление освещением и энергоэффективность.

Основные элементы трехрожковой люстры

Трехрожковая люстра состоит из нескольких ключевых компонентов: корпуса, трех патронов, внутренней проводки, клеммной колодки (или распределительной коробки внутри светильника) и монтажной планки. Каждый патрон подсоединен к общей шине проводами, которые затем сводятся в одну точку для подключения к домашней электросети. Внутри основания люстры обычно расположена клеммная колодка — именно здесь происходит объединение проводов от рожков.

Провода внутри люстры имеют стандартную цветовую маркировку: коричневый или красный — фаза (L), синий — нулевой провод (N), желто-зеленый — заземление (PE). Если цвета не соответствуют нормам, необходимо прозвонить цепь мультиметром. Отсутствие заземления в старых домах — частая ситуация, но если оно предусмотрено в люстре, его лучше подключить для безопасности.

Конструкция люстры может предусматривать раздельное управление группами ламп. Например, одна клавиша включает один рожок, вторая — два других. В таких случаях внутри светильника есть две независимые цепи. Это требует подключения к двойному выключателю и правильной коммутации проводов. Если люстра рассчитана на лампы накаливания, но вы планируете использовать LED, проверьте совместимость с диммерами и блоками питания.

Структура внутренней проводки

Внутри люстры три патрона соединены параллельно или по групповой схеме. При параллельном подключении все фазные провода от патронов идут на одну клемму, нулевые — на другую. Это позволяет включать все лампы одновременно. При групповом подключении, например, один патрон отдельно, а два других вместе, используется дополнительная развязка проводов.

• Фазные провода от каждого патрона собираются в общую точку или разделяются на группы.
• Нулевые провода всегда соединяются вместе — это правило безопасности.
• Заземляющие жилы (если есть) также объединяются и выводятся на клемму заземления.

Подготовка к подключению: инструменты и безопасность

Перед началом работ обязательно отключите питание на щитке и установите предупредительную табличку, чтобы никто случайно не включил автомат. Используйте индикаторную отвертку или мультиметр, чтобы убедиться, что напряжение отсутствует. Работа под напряжением недопустима — это прямой путь к травме.

Для подключения вам понадобятся:

• Отвертки (крестовая и плоская);
• Индикаторная отвертка или мультиметр;
• Кусачки или бокорезы;
• Изолента или термоусадочные трубки;
• Клеммные колодки или WAGO-зажимы;
• Нож для зачистки изоляции.

Рабочее место должно быть сухим и хорошо освещенным. Не используйте поврежденные инструменты. Если вы работаете на высоте, убедитесь, что стремянка устойчива. Лучше иметь помощника, особенно при удерживании люстры во время подключения.

Идентификация провода на потоле

На потоле обычно выходят три провода: фаза (L), ноль (N) и заземление (PE). По стандарту:

• Фаза — коричневый, черный или красный;
• Ноль — синий или голубой;
• Заземление — желто-зеленый.

Если цвета не соответствуют, используйте мультиметр для определения: между фазой и нулем должно быть около 220 В, между фазой и землей — аналогично, а между нулем и землей — 0 В.

Схемы подключения проводов в трехрожковой люстре

Существует несколько вариантов подключения в зависимости от типа выключателя и желаемого режима работы.

1. Одноклавишный выключатель: все три лампы включаются одновременно. Все фазные провода от патронов соединяются с одним фазным проводом на потоле. Нулевые — вместе.
2. Двухклавишный выключатель: позволяет разделить лампы на две группы. Например, одна лампа — первая клавиша, две — вторая. В этом случае фазные провода разделяются на две клеммы, каждая из которых подключается к своей клавише.
3. Управление через диммер: возможна регулировка яркости, но только если лампы и диммер совместимы (например, LED с диммируемым блоком).

Методы соединения проводов: плюсы, минусы, рекомендации

Выбор способа соединения влияет на надежность и долговечность контакта.

Пожаробезопасность при соединении

Наибольшую опасность представляют плохие контакты, вызывающие искрение и перегрев. Скрутка без дополнительной фиксации — главный «виновник» пожаров в электропроводке. Современные WAGO-зажимы исключают эту проблему благодаря пружинному контакту и самозажимной системе.

Типичные ошибки и как их избежать

• Перепутаны фаза и ноль: может привести к тому, что патрон будет под напряжением даже при выключенном выключателе. Всегда проверяйте полярность.
• Недостаточная изоляция: оголенные участки могут касаться металлических частей люстры. Используйте термоусадку вместо изоленты.
• Перегрузка клеммы: не вставляйте более одного провода в одно гнездо WAGO, если это не предусмотрено конструкцией.
• Игнорирование заземления: особенно важно для металлических люстр. Даже если в доме нет земли, не удаляйте провод — оставьте изолированным.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение трехрожковой люстры — процесс, требующий внимания к деталям, знания основ электротехники и строгого соблюдения мер безопасности. Правильная схема подключения, качественные соединения и использование современных материалов обеспечивают надежную и долговечную работу светильника. Особенно важно не экономить на клеммах и изоляции — это ключ к пожаробезопасности.

• Всегда отключайте питание перед работой.
• Используйте клеммные колодки или WAGO-зажимы вместо скрутки.
• Правильно определите фазу, ноль и землю.
• Не соединяйте медь и алюминий напрямую.
• Проверяйте работу люстры после подключения и контролируйте температуру соединений.
