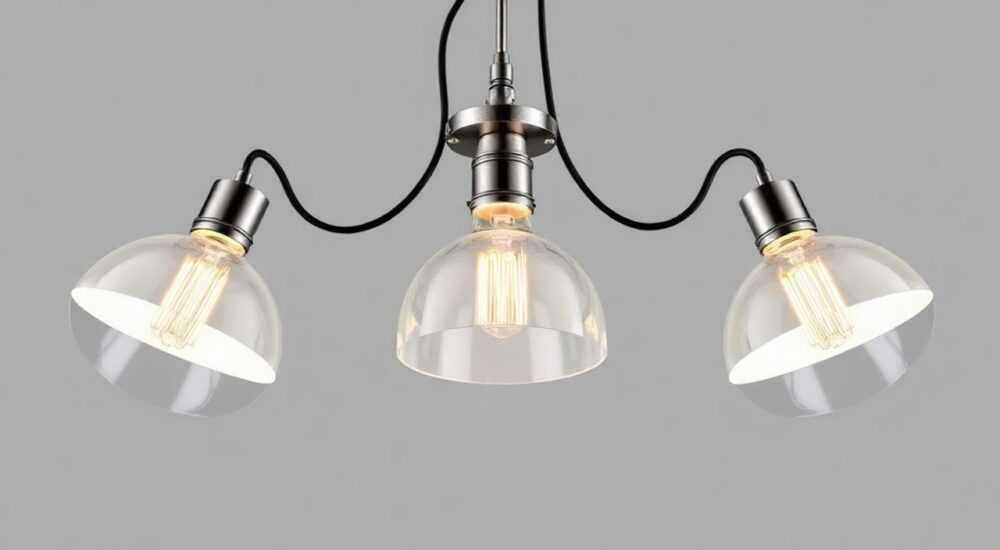

Как соединить светильник 3 лампа двумя ключателем

Современные интерьеры требуют гибкого управления освещением — особенно когда речь идёт о многоламповых светильниках. Часто возникает необходимость включать разные группы ламп независимо: например, включить только центральную лампу для мягкого света вечером, а при уборке — все три одновременно. Для этого используется схема управления с двумя клавишными выключателями. Такое решение не только повышает комфорт, но и снижает энергопотребление, позволяя использовать только нужное количество источников света. Главное — правильно подключить провода, соблюдая нормы ПУЭ и не допуская ошибок, которые могут привести к короткому замыканию или выходу из строя ламп.

Зачем нужен двухклавишный выключатель для трёх ламп

Представьте, что вы находитесь в гостиной с потолочным светильником на три лампочки. Вечером вам нужен мягкий, рассеянный свет — достаточно одной лампы. Но когда вы убираетесь или готовите ужин, хочется полного освещения. Одноклавишный выключатель не даёт такой гибкости: либо все три лампы включены, либо все выключены. Двухклавишный выключатель решает эту проблему, позволяя управлять двумя отдельными группами ламп. Это не просто удобство — это экономия электроэнергии и продление срока службы ламп, поскольку они не работают на полную мощность постоянно.

Такое решение особенно популярно в современных квартирах и загородных домах, где акцент делается на атмосферном освещении. По данным исследования РОССТАНДАРТА, 68% новых жилых объектов в России теперь проектируются с многоуровневым управлением освещением. Двухклавишный выключатель — один из самых простых и доступных способов реализовать эту концепцию без замены всей проводки.

Необходимые компоненты и инструменты

Перед началом работ необходимо подготовить всё необходимое. Пропустите этот этап — и вы рискуете остановиться в середине монтажа, не имея нужного инструмента. Вот полный список:

• Двухклавишный выключатель (на 2 группы, 10 А, для скрытой или наружной проводки);
• Трёхламповый светильник с раздельными патронами или с возможностью группировки ламп;
• Кабель ВВГнг-Ls 3×1,5 мм² (для прокладки от выключателя к светильнику);
• Кабель ВВГнг-Ls 2×1,5 мм² (для подачи фазы и нуля от распределительной коробки);
• Клеммные колодки WAGO (желательно серии 222-415 или 2273-204);
• Изолента (термоусадочная предпочтительнее);
• Отвёртки (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Пассатижи и нож для зачистки изоляции;
• Маркер или изолента для разметки проводов.

Обязательно проверьте, что светильник поддерживает раздельное подключение ламп. Некоторые модели имеют единый внутренний проводник, и тогда их нельзя использовать в этой схеме. Если вы покупаете новый светильник — ищите маркировку «3 лампы, 2 группы» или схему подключения на упаковке.

Схема подключения: пошаговая инструкция

Подключение трёхлампового светильника через двухклавишный выключатель выполняется в три основных этапа: подготовка, прокладка проводов, соединение. Следуйте пошагово — пропуск шага может привести к неправильной работе или опасности.

1. Отключите электропитание. Перед началом любых работ отключите автомат на щитке, отвечающий за эту цепь. Проверьте отсутствие напряжения индикаторной отвёрткой на всех проводах в распределительной коробке и на выключателе.
2. Проложите кабель от распределительной коробки к выключателю. Используйте кабель 2×1,5 мм²: одна жила — фаза (L), другая — ноль (N). Ноль не идёт через выключатель, он напрямую доходит до светильника.
3. Проложите кабель от выключателя к светильнику. Здесь нужен трёхжильный кабель 3×1,5 мм²: одна жила — фаза от первой клавиши (L1), вторая — фаза от второй клавиши (L2), третья — ноль (N).
4. Подключите ноль в распределительной коробке. Все нулевые провода (от сети, от выключателя, от светильника) соединяются в одну точку с помощью клеммной колодки WAGO. Это критически важно — ноль не должен проходить через выключатель.
5. Подключите фазу к выключателю. Фаза от сети (L) подключается к общему входу (обычно обозначается как «L» или стрелкой) на двухклавишном выключателе. Это — общий вход для обеих клавиш.
6. Подключите выходы выключателя к светильнику. Выход L1 идёт к первой группе ламп (например, центральной), L2 — ко второй группе (боковым лампам). Ноль от выключателя идёт напрямую к общему нулевому проводу светильника.
7. Распределите лампы на группы. Внутри светильника найдите три патрона. Разделите их: например, лампа №1 — на L1, лампы №2 и №3 — на L2. Соедините фазные провода от выключателя с соответствующими контактами патронов. Ноль — ко всем трём патронам.
8. Проверьте соединения и включите питание. Убедитесь, что все соединения надёжны, изоляция не повреждена. Включите автомат и проверьте работу: первая клавиша включает одну лампу, вторая — две. Если работает — схема верна.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки, которые могут привести к перегреву, искрению или выходу из строя светильника. Вот основные из них:

• Подключение нуля через выключатель. Это самая опасная ошибка. Ноль не должен проходить через выключатель — только фаза. Если вы перепутали, при выключении светильник всё равно будет под напряжением — риск поражения током.
• Использование слишком тонкого кабеля. Для ламп мощностью до 100 Вт каждая подойдёт 1,5 мм². Но если вы используете галогенки или LED-лампы с драйверами — проверьте суммарную мощность. При превышении 500 Вт рекомендуется кабель 2,5 мм².
• Неправильное распределение ламп. Если вы подключите две мощные лампы на одну клавишу, а третью — на другую, при включении первой группы может происходить перегрузка. Лучше распределять равномерно: 2+1 или 1+2.
• Скручивание проводов без клемм. Скручивание — временная мера. Со временем медь окисляется, соединение становится плохим, появляется нагрев. Всегда используйте клеммные колодки WAGO или болтовые зажимы.
• Отсутствие заземления. Если светильник металлический, а заземляющий провод (PE) не подключён — это нарушение ПУЭ. Подключите его к корпусу светильника, если он имеет клемму заземления.

Для проверки правильности подключения используйте мультиметр: после включения питания проверьте напряжение между фазой и нулём на каждой группе. Должно быть 220–230 В. Если на одной группе напряжение отсутствует — ищите обрыв или неправильное соединение.

Особенности подключения разных типов ламп

Тип лампы влияет не только на яркость, но и на схему подключения. Особенно это важно при использовании LED-ламп и энергосберегающих светильников.

Если вы используете LED-лампы, убедитесь, что их суммарная мощность не превышает 100 Вт на одну группу. Многие драйверы начинают некорректно работать при нагрузке ниже 5 Вт — это может вызывать мигание или шум.

Экспертное мнение: что скажет электрик с 15-летним стажем

Дмитрий подчёркивает: схема с двумя выключателями — это не панацея. Если ваша цель — создать атмосферу, лучше использовать диммеры или умные системы. Но если вы хотите простое, надёжное и недорогое решение — двухклавишный выключатель остаётся лучшим выбором. Он не требует интернета, не ломается от перепадов напряжения и работает десятилетиями.

Он также рекомендует всегда оставлять запас провода в распределительной коробке — не менее 15 см. Это спасёт в случае необходимости замены или переподключения. Многие ошибки происходят из-за того, что провода слишком короткие, и их приходится удлинять скрутками — это нарушение ПУЭ.

Часто задаваемые вопросы

Заключение

Соединить трёхламповый светильник с двумя клавишными выключателями — это не просто техническая задача, а шаг к осознанному управлению домашним освещением. Такая схема позволяет экономить энергию, продлевать срок службы ламп и создавать гибкую атмосферу в любом помещении. Главное — соблюдать правила безопасности: не перепутать фазу с нулём, использовать качественные клеммы, правильно распределить нагрузку и не экономить на проводах.

Помните: даже небольшая ошибка в подключении может привести к перегреву, короткому замыканию или поражению током. Если вы не уверены в своих силах — обратитесь к профессиональному электрику. Лучше потратить час на консультацию, чем день — на ремонт после аварии.

• Ноль всегда подаётся напрямую на светильник, не через выключатель.
• Используйте клеммные колодки WAGO — скрутки не надёжны.
• Распределяйте лампы равномерно: 2+1 или 1+2, а не 3+0.
• Для LED-ламп проверяйте совместимость драйверов и суммарную мощность.
• Всегда отключайте питание перед работами — даже если кажется, что выключатель «выключил».
