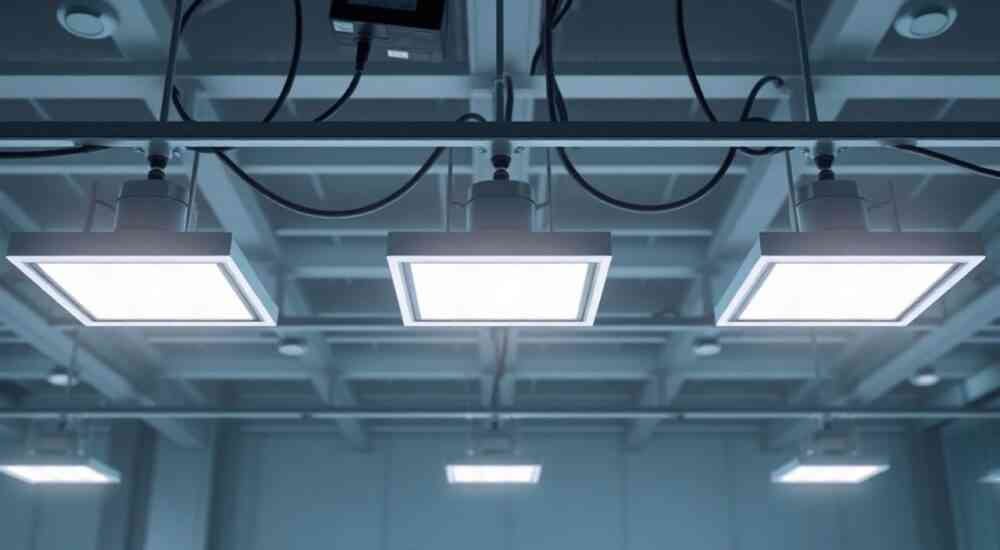

Как соединить светодиодные светильники между собой

Соединение светодиодных светильников между собой — это важный этап монтажа современного освещения, требующий знания электрических схем, совместимости оборудования и соблюдения норм безопасности. Основной способ подключения — последовательное или параллельное соединение через кабельные перемычки, шлейф или специальные разветвители. Ключевое правило: все светильники должны быть рассчитаны на одинаковое напряжение и тип питания (220 В или 12/24 В постоянного тока), а суммарная мощность не должна превышать допустимую нагрузку блока питания или автоматического выключателя.

В последние годы светодиодное освещение стало стандартом как в быту, так и на производстве благодаря высокой энергоэффективности, долгому сроку службы и гибкости в дизайне. Однако многие пользователи сталкиваются с трудностями при организации группового подключения светильников: где провести провод, как избежать перегрузки, почему мигают лампы или одна не работает при исправных других. Эти проблемы возникают не из-за сложности технологии, а из-за недостатка системного понимания принципов электропитания и особенностей LED-оборудования.
Особое внимание стоит уделить различиям между подключением светильников к сети переменного тока (220 В) и низковольтным источникам (12/24 В). В первом случае важно правильно распределить нагрузку по группам, использовать подходящие автоматы и кабели. Во втором — обеспечить стабильное напряжение на всех участках цепи, что особенно критично при длинных трассах. Неправильный выбор сечения провода или перегрузка блока питания может привести к падению яркости, нагреву или выходу оборудования из строя.

Типы светодиодных светильников и их особенности

Светодиодные светильники делятся на две основные категории: работающие напрямую от сети 220 В и те, что требуют преобразования напряжения до 12 или 24 В постоянного тока. Первые чаще используются в жилых помещениях — точечные светильники, встраиваемые панели, потолочные люстры. Они подключаются напрямую к электросети через выключатель, но при этом уже содержат встроенную микросхему драйвера, которая стабилизирует ток.
Второй тип — низковольтные светильники — применяется в системах подсветки, трековых конструкциях, уличном освещении и интерьерных решениях. Такие устройства обязательно подключаются через внешний блок питания (БП), который преобразует переменный ток в постоянный и снижает напряжение. Преимущество таких систем — безопасность (меньше риск поражения током) и возможность масштабирования, но они требуют более тщательного проектирования.
Отдельно стоит выделить адресные светодиодные системы — например, на базе протоколов DALI или DMX. Они позволяют управлять каждым светильником индивидуально, что актуально для коммерческих проектов, музеев, театров. Такие светильники соединяются не просто проводами, а по цифровой шине, где каждый элемент имеет уникальный адрес. Подключение выполняется по специальной схеме с экранированным кабелем и терминаторами на концах линии.

Выбор типа светильника напрямую влияет на метод соединения. Например, в ванной комнате предпочтительны 12-вольтовые модели — они безопаснее при возможном контакте с влагой. А в гостиной можно использовать 220-вольтовые точечные светильники, соединённые шлейфом от одного выключателя. Также важно учитывать степень защиты (IP): для влажных зон — IP44 и выше, для улицы — не ниже IP65.

Основные схемы соединения светильников

Существует три основных способа соединения светодиодных светильников: последовательное, параллельное и смешанное. Каждый имеет свои преимущества и ограничения, и выбор зависит от типа питания, количества устройств и условий эксплуатации.

1. Последовательное соединение — светильники подключаются один за другим, как звенья цепи. Ток проходит через каждый по очереди. Главный недостаток: при выходе из строя одного элемента обрывается вся цепь, и остальные не работают. Кроме того, напряжение делится между всеми устройствами, что приводит к снижению яркости. Этот метод почти не используется для 220 В, но иногда применяется в низковольтных системах с контроллерами RGB-лент.
2. Параллельное соединение — все светильники подключаются к одной линии питания параллельно. Это наиболее надёжная и распространённая схема. Если один светильник выйдет из строя, остальные продолжат работать. Напряжение на каждом остаётся одинаковым, что обеспечивает равномерную яркость. Минус — увеличенное сечение провода и необходимость более мощного источника питания.
3. Смешанное (групповое) — комбинируется параллельное подключение групп, внутри которых могут быть последовательные участки. Используется редко, в основном в крупных коммерческих проектах с зонированием освещения.

Для 220-вольтовых систем применяется шлейфовое подключение — разновидность параллельной схемы, когда фаза и ноль подводятся к каждому светильнику через клеммы, установленные в монтажной коробке или корпусе. Провод идёт от одного прибора к следующему, формируя единую линию. Это удобно при монтаже точечных светильников в подвесном потолке.
Для низковольтных систем часто используется звезда — когда каждый светильник подключается отдельным проводом к блоку питания. Это исключает падение напряжения, но требует большего расхода кабеля. Альтернатива — магистраль (шинная система), где питание подаётся по общему кабелю, а от него отходят ответвления к каждому светильнику. Здесь важно рассчитать длину линии: при превышении 10–15 метров возможны потери напряжения.

Пошаговая инструкция по подключению

Перед началом работ обязательно отключите питание на вводном автомате и убедитесь в отсутствии напряжения с помощью тестера. Подготовьте светильники, кабели, клеммы и инструменты. Ниже — универсальная инструкция для параллельного подключения точечных светильников 220 В.

1. Рассчитайте нагрузку. Сложите мощность всех светильников. Например, 8 шт. × 7 Вт = 56 Вт. Добавьте 20% запаса: 56 × 1,2 = 67,2 Вт. Это значение должно быть меньше номинала автоматического выключателя (обычно 10 А на группу освещения — до 2,2 кВт).
2. Выберите сечение кабеля. Для нагрузки до 100 Вт достаточно кабеля ВВГнг 3×1,5 мм² (фаза, ноль, земля). При большем количестве — рассмотрите 2,5 мм².
3. Проложите кабель. От распределительной коробки до первого светильника, затем шлейфом ко всем остальным. Используйте гофру для защиты в бетонных или деревянных перекрытиях.
4. Подключите провода. Заведите кабель в монтажную коробку каждого светильника. Соедините фазу с фазой, ноль с нулём с помощью пружинных клемм Wago или винтовых зажимов. Не скручивайте провода напрямую — это опасно.
5. Зафиксируйте светильники. Установите в подготовленные отверстия в потолке, закрепите пружинными лапками.
6. Подключите к выключателю. Фазу от последнего светильника заведите на выключатель, а обратно — на линию управления. Ноль и землю подключите напрямую.
7. Проверьте работу. Включите автомат, затем выключатель. Все светильники должны загореться одновременно.

Для низковольтных систем (12/24 В) алгоритм отличается:

• Выберите блок питания с запасом мощности 20–30%. Например, для 50 Вт нагрузки — БП на 75 Вт.
• Подключите вход БП к сети 220 В через автомат.
• Выход БП (постоянный ток) подключите к светильникам по схеме «звезда» или «шинная магистраль».
• Если длина линии превышает 10 метров — сделайте дополнительную подпитку на дальнем конце.
• Проверьте полярность: + к +, – к –. Переполюсовка может повредить светодиоды.

Распространённые ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение светодиодных светильников сопряжено с типичными ошибками, которые могут привести к авариям или снижению срока службы оборудования.

• Перегрузка блока питания. Многие считают, что можно подключить 90 Вт к БП на 100 Вт. На практике это вызывает перегрев и преждевременный выход из строя. Рекоменуемый запас — 20–30%.
• Использование алюминиевых проводов вместо медных. Алюминий хуже проводит ток, окисляется и плохо держит контакт в клеммах. Это может вызвать искрение и пожар.
• Длинные линии без учёта падения напряжения. Особенно критично для 12 В: при длине 15 метров и сечении 1,5 мм² потеря может достигать 15–20%, что приведёт к мерцанию и тусклому свету.
• Соединение разных типов светильников. Нельзя смешивать 12 В и 24 В устройства на одном блоке питания. Также избегайте подключения ламп с разными драйверами в одну цепь.
• Отсутствие заземления. Даже у светодиодных светильников с пластиковыми корпусами рекомендуется подключать землю, особенно во влажных помещениях.

Инструменты и материалы для монтажа

Для качественного подключения вам понадобятся:

• Кабель ВВГнг 3×1,5 мм² (для 220 В) или ПВС 2×1,5 мм² (для 12/24 В);
• Клеммы Wago 222 или 273 серии — для быстрого и безопасного соединения;
• Изолента или термоусадка — для дополнительной фиксации;
• Отвёртка, плоскогубцы, стриппер для снятия изоляции;
• Тестер или мультиметр — для проверки напряжения и целостности цепи;
• Блок питания (для низковольтных систем) с защитой от перегрузки и перегрева;
• Гофрированная труба и муфты — для прокладки в стенах и перекрытиях.

Не экономьте на комплектующих. Дешёвые клеммы могут окисляться, а некачественные блоки питания — выдавать нестабильное напряжение. Выбирайте оборудование с сертификатами соответствия (ГОСТ, ТР ТС).

Экспертное мнение

Современные светодиодные системы всё чаще интегрируются в «умные дома». Это открывает новые возможности: управление по Wi-Fi, голосом, по расписанию. При проектировании таких систем важно заранее проложить резервные провода и предусмотреть точки доступа.

• Для RGB-светильников используйте 4-жильный кабель (R, G, B, +12 В).
• При использовании контроллеров — подключайте их между БП и светильниками.
• Для управления несколькими зонами — применяйте реле или диммеры с протоколом DALI.

Вопросы и ответы

Заключение

Правильное соединение светодиодных светильников — залог безопасной, эффективной и долговечной работы системы освещения. Ключевые принципы — выбор подходящей схемы (предпочтительно параллельная), учёт суммарной нагрузки, использование качественных материалов и соблюдение полярности при низком напряжении. Особенно важно не игнорировать запас мощности блока питания и падение напряжения на длинных участках.

• Предпочитайте параллельное подключение для надёжности и стабильности.
• Всегда оставляйте запас мощности — минимум 20%.
• Используйте клеммы Wago вместо скруток — это безопаснее и долговечнее.
• Проверяйте полярность при подключении 12/24 В.
• Учитывайте длину линии и сечение провода, чтобы избежать потерь напряжения.
