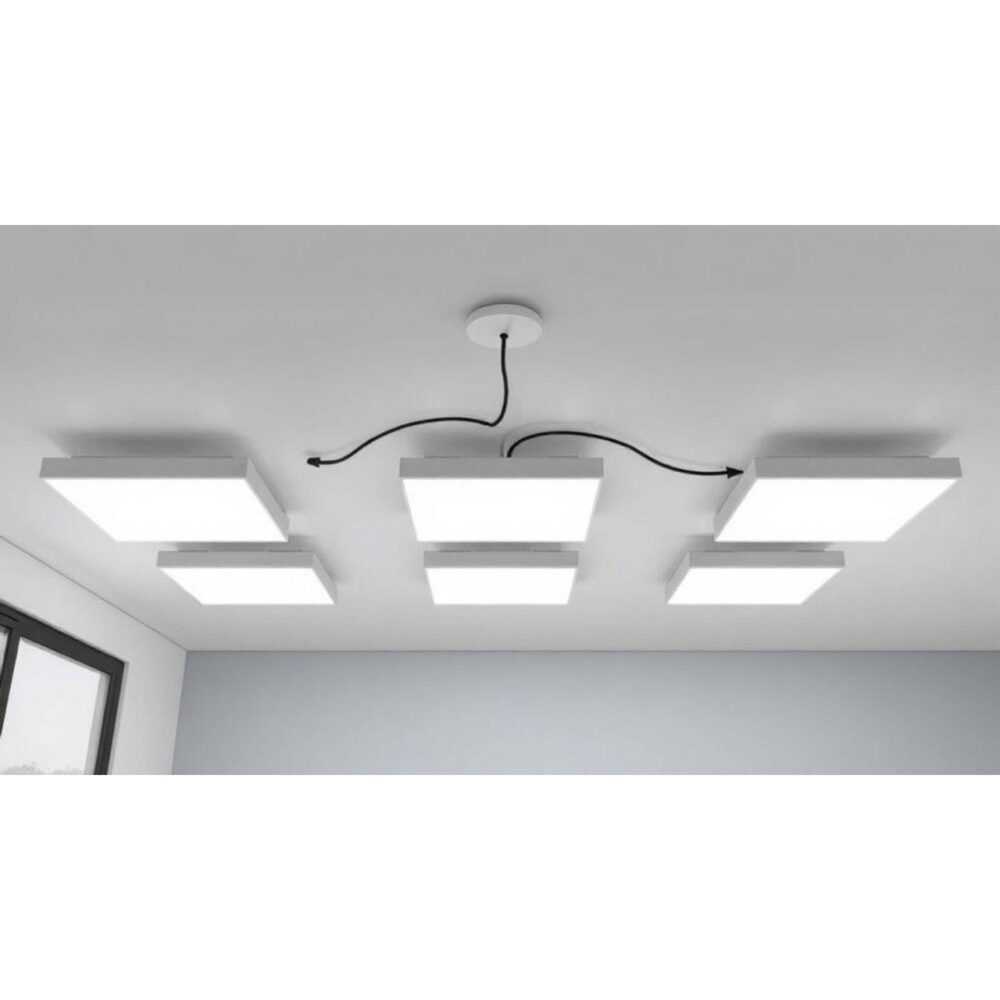

Как соединить светодиодные светильники между собой на потолке

Соединение светодиодных светильников на потолке — важный этап монтажа современного освещения. Оно может выполняться последовательно, параллельно или комбинированно, в зависимости от типа светильников, мощности блока питания и требуемой надёжности системы. Главное — соблюдать электрические параметры и использовать качественные соединители.

Для надёжного соединения светодиодных светильников выбирайте параллельную схему подключения при использовании блока питания. Применяйте WAGO-клеммы или коннекторы для герметичных соединений. Учитывайте суммарную мощность и падение напряжения, особенно при длинных линиях.

Содержание статьи:

Типы светодиодных светильников и их особенности
Напряжение и мощность — ключевые параметры
Методы соединения: последовательное, параллельное и комбинированное подключение
Пошаговая инструкция по соединению светильников на потолке
Как соединять провода: WAGO, пайка, коннекторы
Необходимые инструменты и материалы для монтажа
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Типы светодиодных светильников и их особенности

Светодиодные светильники бывают разных типов: точечные (встраиваемые), накладные, трековые, ленточные и модульные. Каждый вид имеет свои требования к подключению и совместимости. Например, встраиваемые светильники часто используют 12 В или 24 В постоянного тока и требуют стабилизированного источника питания. Напряжение сети 220 В необходимо преобразовать с помощью LED-драйвера.
Точечные светильники обычно устанавливаются в подвесные потолки из гипсокартона или натяжных полотен. Они компактны, но чувствительны к перегреву и скачкам напряжения. Ленточные системы чаще применяются для декоративной подсветки, но могут быть основным источником света при правильном расчёте. Трековые светильники позволяют направлять свет в нужную сторону и часто используются в торговых и выставочных пространствах.
Важно понимать, что не все светильники можно произвольно соединять между собой. Производители указывают в технической документации допустимое количество устройств на одну линию, максимальную длину провода и тип соединения. Игнорирование этих норм приводит к снижению яркости, мерцанию или выходу из строя всей цепи.

Полезно знать: Перед покупкой светильников уточните, поддерживают ли они групповое подключение и есть ли у них заводские разъёмы для быстрого монтажа.

Напряжение и мощность — ключевые параметры

Основные характеристики, влияющие на схему подключения: рабочее напряжение (12 В, 24 В, 220 В) и потребляемая мощность (в ваттах). Светильники на 220 В проще подключать, так как не требуют драйвера, но менее безопасны в условиях повышенной влажности. Низковольтные (12/24 В) модели безопаснее, но требуют дополнительного оборудования.
При выборе схемы подключения рассчитывайте общую нагрузку. Если суммарная мощность светильников превышает 80% от мощности блока питания, возможен его перегрев и преждевременный выход из строя. Например, для драйвера на 100 Вт суммарная нагрузка не должна превышать 80 Вт.

Светильники 12 В — подходят для ванных, спален, детских комнат.
Светильники 24 В — применяются в офисах, коридорах, где требуется большая протяжённость линии.
Светильники 220 В — используются в жилых и нежилых помещениях без ограничений по влаге, если есть защита IP.

«Всегда оставляйте запас по мощности — минимум 20%. Это продлит срок службы драйвера и обеспечит стабильную работу светильников.» — Алексей Миронов, инженер-электрик, 15 лет опыта

Методы соединения: последовательное, параллельное и комбинированное подключение

Выбор схемы подключения напрямую влияет на надёжность и эффективность системы освещения. На практике используют три основных метода: последовательное, параллельное и комбинированное соединение. Каждый имеет свои преимущества и недостатки.
Последовательное соединение — когда светильники подключаются один за другим, образуя единую цепь. Ток проходит через каждый элемент по очереди. Этот способ прост в реализации, но обладает серьёзным недостатком: при выходе из строя одного светильника вся цепь перестаёт работать. Кроме того, наблюдается падение напряжения по мере удаления от источника, что приводит к снижению яркости последних светильников.
Параллельное соединение — каждый светильник подключается к источнику питания отдельно. Это обеспечивает одинаковое напряжение на всех устройствах, исключает зависимость одного прибора от другого и позволяет легко добавлять новые светильники. Однако требует больше провода и аккуратной разводки, чтобы избежать перегрузки.
Комбинированное подключение используется при большом количестве светильников. Группы соединяются параллельно, а внутри группы — последовательно. Такой подход снижает расход кабеля, но требует точного расчёта, чтобы не нарушить баланс нагрузки.

Метод подключения	Преимущества	Недостатки	Рекомендуемое применение
Последовательное	Минимум проводов, простота монтажа	Падение напряжения, отказ одного — отказ всех	Короткие линии до 3–4 светильников
Параллельное	Стабильное напряжение, независимость	Больше проводов, сложнее монтаж	От 3 светильников и выше, особенно 12/24 В
Комбинированное	Оптимальный баланс затрат и надёжности	Требует проекта и расчётов	Большие помещения, зоны с разной нагрузкой

Полезно знать: Для светодиодных светильников на 12 В и 24 В предпочтительнее параллельное подключение — оно исключает проблему падения напряжения.

Пошаговая инструкция по соединению светильников на потолке

Правильный монтаж начинается с планирования. Необходимо определить расположение светильников, рассчитать нагрузку, выбрать схему подключения и подготовить материалы. Ниже — подробный алгоритм действий.

Создайте схему размещения. Отметьте на чертеже потолка места установки каждого светильника. Учтите мебель, окна и функциональные зоны. Расстояние между светильниками — 60–100 см, в зависимости от высоты потолка и задачи освещения.
Рассчитайте суммарную мощность. Сложите мощность всех светильников. Добавьте 20% запаса. Выберите блок питания с соответствующими параметрами. Например, 8 светильников по 5 Вт = 40 Вт. Блок питания — не менее 50 Вт.
Выберите способ подключения. Для низковольтных систем (12/24 В) используйте параллельное подключение. Для 220 В допускается последовательное, но только при малом количестве устройств.
Подготовьте провода и соединители. Используйте медный кабель сечением не менее 1,5 мм² для 220 В и 2,5 мм² для длинных линий 12 В. Для соединений — WAGO-клеммы, коннекторы или пайку.
Установите блок питания. Разместите его в доступном месте с вентиляцией. Подключите к сети 220 В через автоматический выключатель.
Выполните разводку. Проложите провода от блока питания к каждому светильнику. При параллельном подключении делайте отводы через распределительные коробки или клеммники.
Подключите светильники. Соедините провода с клеммами светильников. Проверьте полярность (для 12/24 В — «+» и «–»).
Проверьте работу. Включите питание, убедитесь, что все светильники горят равномерно, без мерцания.

«Перед финальной установкой проверяйте цепь на столе — это сэкономит время и снизит риск ошибок при монтаже в труднодоступных местах.» — Елена Ковалёва, дизайнер освещения, студия LightHome

Как соединять провода: WAGO, пайка, коннекторы

Качество соединения определяет долговечность всей системы. Самые надёжные методы — использование пружинных клемм WAGO, пайка или специальные коннекторы.
WAGO-клеммы — наиболее популярный вариант. Они позволяют быстро и безопасно соединять провода без инструментов. Достаточно вставить зачищенный провод в отверстие — пружина зафиксирует его. Подходят для меди и алюминия, выдерживают вибрации.
Пайка даёт максимально прочное соединение, но требует навыков и времени. После пайки место соединения нужно заизолировать термоусадкой. Минус — сложность демонтажа.
Коннекторы — заводские разъёмы, часто идут в комплекте со светильниками. Обеспечивают быструю сборку и герметичность. Хороши для влажных помещений.

Полезно знать: Избегайте скруток — они окисляются со временем, вызывая нагрев и риск возгорания.

Необходимые инструменты и материалы для монтажа

Для успешного подключения светодиодных светильников подготовьте следующий набор:

Шуруповёрт или дрель с насадками для монтажа в гипсокартон;
Стриппер или нож для зачистки проводов;
Мультиметр — для проверки напряжения и целостности цепи;
Изолента или термоусадка — для защиты соединений;
Кабельные стяжки — для фиксации проводов;
Уровень — для ровного расположения светильников.

Из материалов потребуется:

Светодиодные светильники (с одинаковыми параметрами);
Блок питания (драйвер) с запасом мощности;
Медный кабель (1,5–2,5 мм²);
WAGO-клеммы или коннекторы;
Распределительные коробки (при необходимости).

Если монтаж выполняется в натяжной потолок, учтите, что отверстия под светильники должны быть точно вырезаны. Перегрев от ламп может повредить полотно, поэтому используйте светильники с теплоотводящими корпусами и оставляйте воздушный зазор.

«Для натяжных потолков выбирайте светильники с классом энергоэффективности А++ и температурой корпуса не выше 60 °C.» — Дмитрий Петров, мастер по монтажу натяжных потолков

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении LED-светильников. Знание типичных проблем поможет избежать неприятностей.
Первая ошибка — игнорирование запаса мощности. Подключение нагрузки на 100% от номинала драйвера приводит к его перегреву. Решение — всегда оставлять 20% запаса.
Вторая — использование последовательного подключения для длинных линий 12 В. Из-за падения напряжения последние светильники будут светить тускло. Исправление — переход на параллельную схему или увеличение сечения кабеля.
Третья — смешивание светильников с разной мощностью или цветовой температурой. Это создаёт дисбаланс освещения и визуальный дискомфорт. Все светильники в одной группе должны быть одинаковыми.
Четвёртая — плохая изоляция соединений. Оголённые провода или скрутки могут вызвать короткое замыкание. Решение — использовать только сертифицированные клеммники и изоляционные материалы.

Полезно знать: Перед закрытием потолка обязательно проведите пробное включение на 15–30 минут, чтобы проверить стабильность работы и отсутствие нагрева.

Экспертное мнение

«Сегодня многие потребители пытаются сэкономить на комплектующих, но именно блок питания и соединители — самые уязвимые звенья. Дешёвый драйвер может выйти из строя через месяц, а некачественные клеммы — вызвать пожар. Инвестируйте в надёжные бренды: Mean Well, Philips, Legrand. Да, это дороже, но безопасность и срок службы окупятся.»

— Сергей Нестеров, главный инженер компании «СветоТех», 20 лет в сфере электромонтажа
Он также рекомендует использовать модульные системы с заводскими шлейфами: они упрощают монтаж и минимизируют ошибки. Особенно актуально для крупных проектов — офисов, ресторанов, выставочных залов.

Вопросы и ответы

Можно ли соединять светодиодные светильники разных производителей?

Теоретически — да, если они имеют одинаковое напряжение, мощность и полярность. Но на практике лучше использовать одинаковые модели, чтобы избежать различий в яркости и цветовой температуре.

Как уменьшить падение напряжения в длинной линии?

Увеличьте сечение кабеля (до 2,5–4 мм²), используйте параллельное подключение или подавайте напряжение с двух концов линии (так называемая «питающая шина»).

Нужно ли заземлять светодиодные светильники?

Если корпус металлический — да, обязательно. Это требование ПУЭ (Правила устройства электроустановок). Для пластиковых корпусов заземление не требуется.

Можно ли подключать LED-светильники через выключатель с подсветкой?

Да, но возможен слабый светодиодный огонёк при выключенном состоянии. Чтобы избежать этого, используйте выключатели без подсветки или добавьте шунтирующий резистор.

Как рассчитать количество светильников на одну группу?

Разделите мощность блока питания на мощность одного светильника, умножьте на 0,8. Например: 100 Вт / 6 Вт = 16,6 → округляем до 13 штук с запасом.

Заключение

Соединение светодиодных светильников — это не просто техническая задача, а комплексный процесс, требующий учёта электрических параметров, схемы подключения и условий эксплуатации. Параллельное подключение остаётся самым надёжным решением для большинства случаев, особенно при работе с низковольтными системами. Качественные материалы и правильный расчёт — залог долгой и безопасной работы освещения.

Не экономьте на блоке питания и соединителях — они определяют стабильность всей системы. Планируйте монтаж заранее, проверяйте все соединения перед финальной установкой и соблюдайте правила электробезопасности.

Предпочтительнее параллельное подключение для равномерного напряжения.
Оставляйте 20% запаса по мощности блока питания.
Используйте WAGO-клеммы или коннекторы вместо скруток.
Проверяйте систему перед закрытием потолка.
Выбирайте светильники одного типа и производителя.
