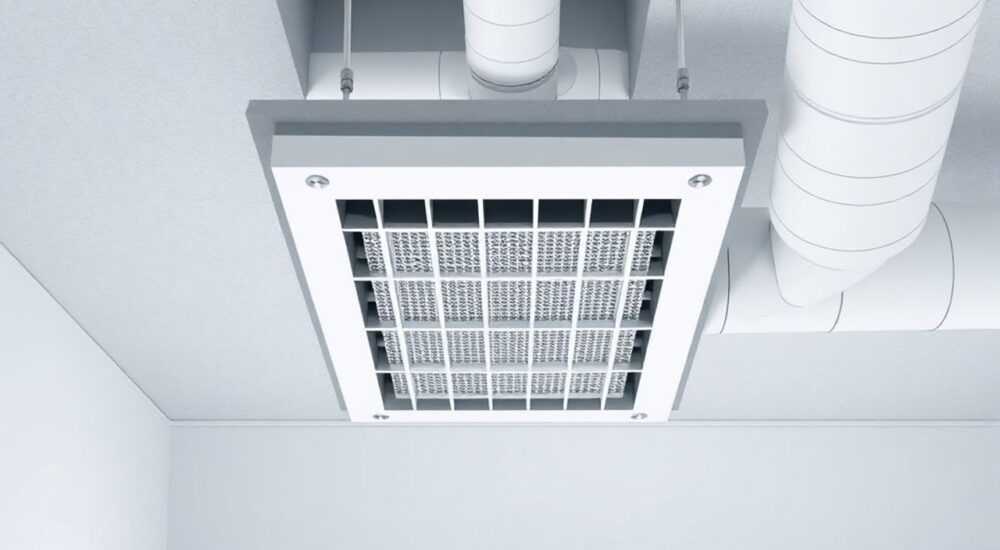

Как соединить вентиляционную решетку с воздуховодом

Соединение вентиляционной решетки с воздуховодом — важный этап монтажа системы вентиляции, от которого зависит эффективность циркуляции воздуха, уровень шума и герметичность. Правильное крепление обеспечивает плотное прилегание, исключает утечки воздуха и предотвращает появление сквозняков или конденсата. Метод соединения зависит от типа решетки, материала воздуховода и условий эксплуатации.

Типы вентиляционных решеток и воздуховодов

Вентиляционные решетки и воздуховоды бывают разных форм, размеров и материалов, что напрямую влияет на выбор способа соединения. Наиболее распространены пластиковые, металлические и деревянные решетки. Пластиковые модели легкие, устойчивые к коррозии и доступны по цене. Металлические — прочнее, подходят для промышленных систем. Деревянные используются в интерьерах классического стиля, но требуют дополнительной защиты от влаги.

Воздуховоды делятся на жесткие и гибкие. Жесткие могут быть круглыми, прямоугольными или овальными, изготавливаются из оцинкованной стали, пластика или алюминия. Гибкие воздуховоды — это гофрированные трубы из алюминиевой фольги с проволочным каркасом, удобны при сложной трассировке, но создают больше сопротивления воздушному потоку.

Форма решетки должна соответствовать сечению воздуховода. Прямоугольные решетки чаще используются в бытовых системах, особенно в квартирах и офисах. Круглые — в частных домах и при подключении к центральным системам. Также существуют универсальные модели с переходниками.

Когда использовать переходники

Переходники — ключевой элемент при несовпадении размеров или формы решетки и воздуховода. Например, если воздуховод круглый, а решетка прямоугольная, применяется конический переходник. Он компенсирует разницу и обеспечивает плавный переход воздушного потока, снижая шум и сопротивление.

Переходники бывают пластиковыми, металлическими или комбинированными. Пластиковые легче в установке, не подвержены коррозии. Металлические более долговечны, особенно в условиях высокой влажности. При выборе переходника важно учитывать температурный режим и тип нагрузки на систему.

• Используйте переходник, если диаметр воздуховода отличается от размера решетки более чем на 5 мм.
• Для гибких воздуховодов выбирайте переходники с хомутами — они обеспечивают надежную фиксацию.
• На длинных участках с несколькими поворотами рекомендуется минимизировать количество переходников для снижения потерь давления.

Основные способы соединения решетки с воздуховодом

Существует несколько проверенных методов подключения вентиляционной решетки к воздуховоду. Выбор зависит от типа конструкции, доступности места и требований к герметичности. Наиболее популярные способы — механическое крепление, использование фланцев, соединение через адаптер и герметизация без крепежа.

Механическое крепление подразумевает использование саморезов, шурупов или зажимов. Решетка фиксируется непосредственно к торцу воздуховода или к стене вокруг проема. Этот способ подходит для жестких воздуховодов и обеспечивает высокую надежность. Однако требует точной разметки и аккуратности при сверлении.

Фланцевое соединение — один из самых герметичных вариантов. Фланец — это выступающий обод по периметру решетки или воздуховода, который позволяет состыковать детали и закрепить их болтами или хомутами. Такие системы часто используются в промышленной вентиляции, где важна стабильность и минимальные утечки.

Для гибких воздуховодов чаще применяется метод с хомутами. Гофру натягивают на выход решетки или переходника, а затем затягивают металлическим хомутом. Это быстро, просто и эффективно. Важно не перетягивать хомут, чтобы не деформировать гофру.

Пошаговая инструкция по подключению решетки

Подключение вентиляционной решетки можно выполнить самостоятельно, даже без специальных навыков. Главное — соблюдать последовательность и использовать правильные инструменты. Ниже приведен алгоритм для стандартного случая: подключение прямоугольной решетки к гибкому воздуховоду через переходник.

1. Подготовьте инструменты и материалы: решетка, переходник, гибкий воздуховод, хомут, строительный нож, рулетка, уровень, отвертка или шуруповерт.
2. Отключите систему вентиляции: если она уже функционирует, отключите питание или перекройте клапан, чтобы избежать попадания пыли или обратного потока.
3. Обрежьте гофру по размеру: примерьте воздуховод от решетки до основного канала. Оставьте запас 5–10 см для регулировки. Обрежьте строительным ножом ровно, без зазубрин.
4. Наденьте хомут на гофру: перед соединением оденьте хомут на один из концов гофры. Если забыть это сделать, потом придется разбирать всю конструкцию.
5. Подключите гофру к переходнику: наденьте гофру на выход переходника. Убедитесь, что она зашла плотно, на глубину не менее 3–5 см.
6. Затяните хомут: зафиксируйте соединение, равномерно затянув винт хомута. Не перетягивайте — можно повредить алюминиевую фольгу.
7. Установите переходник на решетку: если переходник крепится к решетке, зафиксируйте его защелками или винтами. Некоторые модели имеют резьбовое соединение.
8. Замерьте расстояние до стены: убедитесь, что решетка будет плотно прилегать к поверхности, не натягивая гофру.
9. Закрепите решетку на стене: используя дюбели или саморезы, зафиксируйте решетку в проеме. Перед этим проверьте горизонталь уровнем.
10. Проверьте работу системы: включите вентиляцию, убедитесь в отсутствии шума, вибрации и утечек воздуха.

Как проверить качество соединения

После установки важно убедиться, что соединение герметично и надежно. Простой способ — поднести ладонь к решетке и почувствовать поток воздуха. Если чувствуется неравномерность или слабый поток — возможно, есть перегиб или утечка. Также можно использовать лист бумаги: он должен прилипать к решетке при работе вытяжки.

Еще один метод — визуальный контроль. Осмотрите место соединения: не должно быть зазоров, перекосов или следов продавливания гофры. При необходимости подтяните хомут или переустановите переходник.

Распространенные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при монтаже вентиляции. Некоторые из них снижают эффективность системы на 20–30%. Вот наиболее частые проблемы и пути их решения.

• Неплотное соединение гофры и переходника: если гофра не вошла достаточно глубоко, возникают утечки. Решение — всегда загонять гофру на 3–5 см и фиксировать хомутом.
• Использование обычного скотча вместо алюминиевого: обычный скотч отклеивается от перепадов температуры и влаги. Только фольгированный скотч обеспечивает долговечную герметизацию.
• Перетяжка хомута: слишком сильное затягивание деформирует гофру, уменьшает сечение и увеличивает шум. Затягивайте хомут до упора, но без чрезмерного усилия.
• Отсутствие уклона при горизонтальной прокладке: в гибких воздуховодах может скапливаться конденсат. Рекомендуется делать уклон 1–2% в сторону дренажа.
• Игнорирование виброизоляции: вибрация от вентилятора передается по гофре и вызывает шум. Используйте виброгасящие подвесы или оставляйте свободный изгиб.

Герметизация и утепление стыков

Даже идеально собранное соединение может терять до 15% воздуха без качественной герметизации. Современные нормы СНиП и СП требуют минимальных утечек в системах вентиляции, особенно в энергоэффективных домах.

Наиболее эффективные материалы для герметизации:

• Фольгированный алюминиевый скотч: устойчив к температуре, влаге и ультрафиолету. Подходит для всех типов воздуховодов.
• Силиконовый герметик: используется для стыков между жесткими элементами. После высыхания образует эластичный шов.
• Монтажная пена: только для внешних стыков, не контактирующих с воздухом. Внутри канала пена крошится и ухудшает проходимость.

При утеплении важно предотвратить образование конденсата. Особенно актуально для систем, проходящих через холодные зоны — чердаки, подвалы, наружные стены. Используйте вспененный полиэтилен (изолон) толщиной 6–10 мм. Его оборачивают вокруг воздуховода и фиксируют скотчем.

Когда нужно утеплять

Утепление обязательно, если:

• Воздуховод проходит через неотапливаемое помещение.
• Температура внутри воздуховода выше 40 °C или ниже точки росы.
• Система работает в режиме рекуперации.

Не утепляйте решетку внутри помещения — это может нарушить дизайн и затруднить очистку.

Экспертное мнение

Современные системы всё чаще используют модульные компоненты с быстросъемными соединениями. Это ускоряет монтаж и позволяет легко обслуживать систему. Например, в новых домах с «умной вентиляцией» решетки оснащаются датчиками качества воздуха и автоматическими заслонками.

Вопросы и ответы

Заключение

Правильное соединение вентиляционной решетки с воздуховодом — залог эффективной, тихой и долговечной работы системы. От выбора метода крепления до герметизации стыков — каждый этап влияет на общий результат. Современные материалы и технологии позволяют добиться максимальной герметичности даже в сложных условиях.

• Всегда используйте переходники при несовпадении размеров.
• Фиксируйте гибкие воздуховоды хомутами, а не скотчем.
• Герметизируйте стыки алюминиевым скотчем или силиконом.
• Проверяйте соединение после монтажа на утечки и вибрации.
• Регулярно обслуживайте систему для поддержания производительности.
