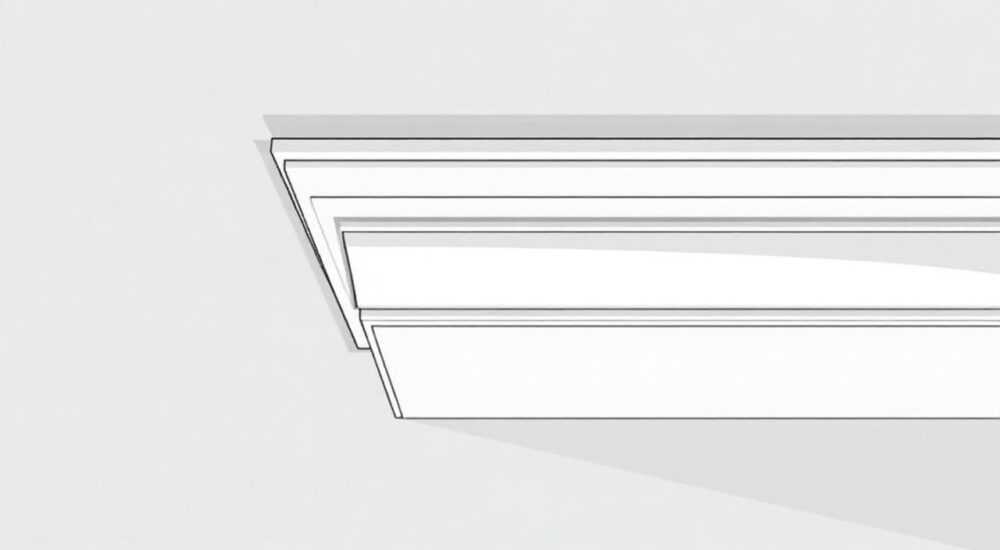

Как создать карниз в архикаде

В архитектурном проектировании элементы декора, такие как карнизы, играют важную роль не только с эстетической, но и с конструктивной точки зрения. Они завершают фасад здания, защищают стены от осадков и подчёркивают архитектурный стиль. В ArchiCAD создание карниза — это процесс, сочетающий точность моделирования, понимание строительных норм и навыки работы с инструментами BIM. Современные версии ArchiCAD предлагают несколько способов реализации карнизов: от использования встроенных объектов до ручного моделирования с помощью инструмента Морф (Morph) или специализированных профилей.

Как выбрать метод создания карниза

Выбор способа моделирования карниза в ArchiCAD зависит от нескольких факторов: сложности формы, требуемой детализации, необходимости параметризации и этапа проектирования. На практике используют три основных подхода: инструмент «Профиль», модуль Морф и библиотечные объекты.

Первый метод — использование профиля — наиболее предпочтителен для типовых решений. Он позволяет задать поперечное сечение карниза и протянуть его вдоль заданного контура. Такой подход автоматически интегрируется в BIM-модель, участвует в расчётах и корректно отображается на разрезах и фасадах.

Метод Морф подходит для уникальных, нестандартных форм. Здесь вы получаете максимальную свободу, но теряете некоторые преимущества BIM, например, автоматическое обновление при изменении стен или уровня этажа.

Библиотечные объекты — быстрое решение для типовых проектов. Однако важно проверять их масштаб, ориентацию и совместимость с текущей системой координат. Некоторые объекты могут быть привязаны к устаревшим стандартам.

Создание карниза с помощью инструмента «Профиль»

Инструмент «Профиль» (Profile) — один из самых мощных в ArchiCAD для создания линейных архитектурных элементов. Он идеально подходит для карнизов, наличников, плинтусов и других протяжённых деталей.

Шаги создания карниза через профиль

1. Откройте меню «Документ» → «Настройки» → «Профили» и создайте новый профиль.
2. Назовите его, например, «Карниз_типовой», выберите тип «Архитектурный».
3. В редакторе профилей нарисуйте сечение карниза с помощью инструментов линии, дуги и многоугольника. Учитывайте реальные размеры: свес 30–50 см, высота 15–40 см.
4. Закройте редактор и активируйте инструмент «Линия по сечению» (Slab Edge или Beam, в зависимости от версии).
5. Щёлкните по контуру стены или отдельной линии, где должен проходить карниз.
6. В свойствах объекта выберите созданный профиль и задайте уровень установки (обычно — уровень верха стены или плиты перекрытия).

Результат — полноценный BIM-объект, который можно видеть на планах, разрезах и 3D-виде. При изменении стены карниз может автоматически адаптироваться, если включена опция привязки.

Настройка параметров профиля

При создании профиля важно правильно задать:

• Геометрию сечения с учётом уклонов и капиллярных канавок;
• Материалы каждого слоя (бетон, штукатурка, краска);
• Точки привязки (для точного позиционирования на стене);
• Параметры для спецификаций (объём, площадь, марка).

Если карниз имеет сложную форму с выступами и нишами, используйте составной профиль или добавьте дополнительные элементы через «Добавить геометрию».

Моделирование карниза через Морф

Когда стандартные профили не справляются с задачей — например, при создании барочного карниза с лепниной или фасадом в стиле модерн — на помощь приходит инструмент Морф (Morph).

Пошаговое руководство

1. Переключитесь в 3D-вид и активируйте инструмент «Морф».
2. Нарисуйте базовый объём, соответствующий габаритам карниза.
3. Используйте операции выдавливания, скругления, срезания, чтобы придать нужную форму.
4. Примените материалы к каждой грани: например, штукатурка для основы, металл для капельника.
5. Зафиксируйте объект и задайте ему имя и описание в свойствах.

Главное преимущество Морфа — свобода. Вы можете создать любую форму, включая криволинейные и ассиметричные решения. Однако такой карниз не будет автоматически следовать за изменением стены.

Оптимизация производительности

Слишком сложные морфы замедляют работу ArchiCAD. Чтобы избежать этого:

• Упрощайте геометрию там, где это не влияет на визуальное восприятие;
• Используйте массивы для повторяющихся элементов (например, зубцы или пилястры);
• Конвертируйте финальные формы в объекты библиотеки для повторного использования.

Использование готовых объектов из библиотеки

ArchiCAD поставляется с обширной библиотекой GDL-объектов, включая типовые карнизы. Кроме того, существуют сторонние ресурсы: BIMobject, GrabCAD, ArchiCGI.

Как найти и вставить карниз

• Откройте «Объект» → «Библиотека» → «Каталог объектов».
• Введите в поиск: «карниз», «cornice», «fascia».
• Выберите подходящий по стилю и размеру объект.
• Щёлкните на плане, задайте поворот и уровень.

После вставки обязательно проверьте:

• Масштаб — соответствует ли он вашему проекту (1:100)?
• Привязку — прикреплён ли объект к стене или уровню?
• Параметры — можно ли изменять высоту, ширину, материал?

Типичные ошибки и как их избежать

Даже опытные пользователи ArchiCAD допускают ошибки при создании карнизов. Вот самые распространённые:

Ошибка 1: Карниз не привязан к стене

Если стена сдвигается, а карниз остаётся на месте — это нарушает целостность модели. Решение: используйте привязку через «Относительное позиционирование» или размещайте карниз как вложенный элемент в стену (в новых версиях ArchiCAD 26+).

Ошибка 2: Неправильный уровень установки

Карниз должен находиться на уровне верха стены или плиты. Если он «утоплен» или «выступает» — это бросается в глаза на разрезе. Проверяйте высоту в окне свойств.

Ошибка 3: Игнорирование капиллярной канавки

В реальном строительстве карниз часто имеет нижнюю выемку — капиллярную канавку, которая предотвращает стекание воды по стене. В модели её нужно отразить, особенно если проект идёт в рабочие чертежи.

Ошибка 4: Избыточная детализация в ранних стадиях

На стадии концепции не стоит тратить время на проработку каждого зубца. Используйте упрощённые профили, переходя к детализации только на стадии П и Р.

Экспертное мнение

Сергей также отмечает, что современные клиенты всё чаще требуют фотореалистичной визуализации. Поэтому даже простой карниз должен иметь корректные материалы и микрорельеф. «Штукатурка — не просто серый цвет. У неё есть текстура, трещины, тени. Это видно на рендере.»

Вопросы и ответы

Заключение

Создание карниза в ArchiCAD — это не просто рисование линии, а интегрированный процесс проектирования, учитывающий архитектуру, конструкцию и технологии. Выбор метода зависит от стадии проекта, требуемой детализации и типа здания. Для большинства случаев оптимальным решением остаётся использование инструмента «Профиль» в связке с «Линией по сечению» — это обеспечивает баланс между скоростью, точностью и BIM-совместимостью.

• Приоритет — профильный метод для типовых решений.
• Морф используйте только для уникальных архитектурных форм.
• Библиотечные объекты экономят время, но требуют проверки.
• Всегда проверяйте карниз на разрезе и в 3D-виде.
• Учитывайте не только геометрию, но и материалы, привязки и экспортные параметры.
