Как создать лист из модели в автокаде

В AutoCAD создание листа из модели — это ключевой этап подготовки чертежа к печати или экспорту. Процесс заключается в переходе из пространства модели (Model Space) в пространство листа (Layout), где настраиваются видовые экраны, масштабы, рамки и оформление. Главное — правильно организовать компоновку, чтобы все элементы чертежа отображались точно и соответствовали стандартам.

Создание листа из модели — не просто техническая операция, а важнейший шаг в проектировании, определяющий, как будет восприниматься ваш чертёж. Многие начинающие пользователи допускают ошибку: работают исключительно в пространстве модели, пытаясь сразу распечатать чертёж. Это приводит к проблемам с масштабом, обрезанием деталей и несоответствию ГОСТ. На самом деле, именно в пространстве листа (Layout) происходит финальная компоновка — здесь можно разместить несколько видов одной модели, добавить штамп, таблицы и пояснения. Современные версии AutoCAD (2020–2026) предлагают инструменты, которые значительно упрощают этот процесс, но требуют понимания логики работы с двумя типами пространств.

Что такое пространство модели и пространство листа?

AutoCAD работает с двумя основными типами пространств: моделью и листом. Пространство модели — это рабочая зона, где вы создаёте геометрию в натуральную величину, независимо от масштаба будущего чертежа. Здесь вы строите стены, детали, схемы, используя реальные размеры. Пространство листа (Layout) — это имитация листа бумаги, где вы компонуете виды модели, добавляете рамку, штамп, спецификации и текстовые пояснения.

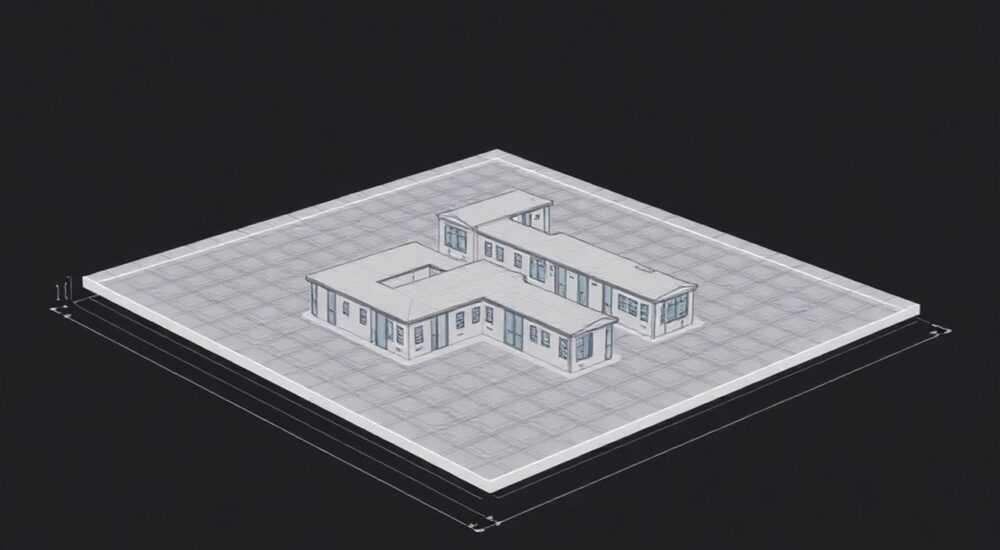

Переход между этими пространствами принципиально меняет подход к работе. В модели вы создаёте объекты, в листе — представляете их. Представьте, что у вас есть 3D-модель здания. В пространстве модели вы видите его целиком. Но на листе вы можете показать план, разрез, фасад — каждый в своём видовом экране, с разным масштабом и настройками слоёв.

Каждый лист содержит хотя бы один видовой экран (viewport), который «смотрит» в пространство модели. Вы можете иметь несколько видовых экранов на одном листе — например, для отображения плана в масштабе 1:100 и детали в 1:20. Управление видовыми экранами — ключ к гибкой компоновке. При этом изменения в модели автоматически отражаются на всех листах, что обеспечивает согласованность документации.

Как создать лист из модели: пошаговая инструкция

Создание листа из модели — это систематический процесс, который можно разбить на чёткие этапы. Даже если вы впервые работаете с Layout, следуя алгоритму, вы сможете получить готовый к печати чертёж.

1. Перейдите в пространство листа: внизу окна AutoCAD нажмите на ярлык «Лист1» (Layout1). Если его нет, щёлкните правой кнопкой по ярлыкам и выберите «Новый лист».
2. Настройте формат листа: откройте меню «Печать» (CTRL+P), выберите принтер и задайте размер бумаги (A4, A3, A1 и т.д.). Подтвердите, чтобы параметры применились к текущему листу.
3. Удалите стандартный видовой экран (если нужно): AutoCAD часто создаёт его автоматически. Щёлкните по границе экрана и нажмите Delete, если хотите создать свой.
4. Создайте новый видовой экран: на вкладке «Вид» → «Видовые экраны» → выберите тип (прямоугольный, полигональный). Нарисуйте область просмотра.
5. Активируйте видовой экран: дважды щёлкните внутри него, чтобы войти. Теперь вы видите модель и можете панорамировать и масштабировать.
6. Задайте масштаб: в строке состояния внизу выберите нужный масштаб (например, 1:50). Убедитесь, что включен режим «Блокировка видового экрана» после настройки.
7. Добавьте оформление: внесите рамку, штамп, заголовки. Их лучше вставлять как блоки или использовать шаблон .dwt.
8. Проверьте вывод: используйте предварительный просмотр перед печатью (CTRL+P), чтобы убедиться, что всё в пределах поля.

Если вы работаете с несколькими видами, повторите шаги для каждого дополнительного видового экрана. Например, на одном листе можно разместить план, разрез и схему электропроводки — каждый в отдельном окне с уникальными настройками.

Настройка видовых экранов: масштаб, слои, границы

Видовой экран — это «окно» в пространство модели. От того, насколько точно он настроен, зависит качество всего чертежа. Основные параметры: масштаб, слои, границы и блокировка.

Масштаб задаётся в строке состояния или через контекстное меню видового экрана. Важно использовать стандартные масштабы (ГОСТ 2.302-68): 1:1, 1:2, 1:10, 1:50, 1:100 и т.д. AutoCAD позволяет сохранять пользовательские масштабы, но для совместимости с другими программами и командой лучше придерживаться общепринятых.

Слои в видовых экранах можно управлять индивидуально. Например, в одном экране вы можете скрыть слой «Мебель», а в другом — оставить. Для этого:

• Активируйте видовой экран (дважды щёлкните внутри).
• Откройте диспетчер слоёв (LA).
• Найдите столбец «Заморозить в текущем видовом экране» и установите значок замка для нужных слоёв.

Границы видовых экранов могут быть видимыми или скрытыми. Чтобы они не попали на печать, рекомендуется вынести их за пределы поля или поместить на отдельный слой (например, «Viewport-Borders») и отключить его при печати.

Распространённые ошибки и как их избежать

Даже опытные пользователи иногда сталкиваются с типичными проблемами при создании листов. Знание этих ошибок помогает сэкономить время и избежать переделок.

• Забытая блокировка видового экрана: после настройки масштаба многие забывают включить блокировку. В результате при прокрутке масштаб сбивается. Решение — всегда проверять состояние блокировки (значок замка в строке состояния).
• Работа в модели вместо листа: добавление текста, размеров или рамок прямо в пространстве модели делает чертёж неудобным для печати. Все аннотации должны быть в пространстве листа или в аннотативных объектах.
• Несоответствие масштаба и размеров: если вы не указали масштаб видового экрана, размеры могут отображаться некорректно. Используйте аннотативные размеры, которые автоматически подстраиваются.
• Слишком много листов без системы: хаотичное создание листов приводит к путанице. Называйте листы осмысленно: «План_1эт_1:100», «Разрез_А-А_1:50».

Шаблоны и стандарты: как ускорить работу

Один из самых эффективных способов ускорить создание листов — использовать шаблоны (.dwt). Шаблон содержит заранее настроенные листы, слои, стили размеров, рамки и штампы. При создании нового файла вы выбираете шаблон, и всё уже готово к работе.

Чтобы создать собственный шаблон:

• Настройте один лист полностью: формат, видовые экраны, рамку, штамп.
• Сохраните чертёж как шаблон: Файл → Сохранить как → Тип файла «Шаблон чертежа (*.dwt)».
• Назовите его, например, «ГОСТ_A3.dwt», и укажите путь по умолчанию.

Команды, которые экономят время:

• МВОКНО (MVIEW): создаёт видовое окно по координатам.
• ЛАЙОУТ (LAYOUT): позволяет быстро копировать, переименовывать и управлять листами.
• ПЕЧАТЬ (PLOT): сохраните настройки печати как стиль, чтобы не настраивать каждый раз.

Экспертное мнение

Современные практики включают использование динамических блоков, аннотативных объектов и внешних ссылок (XREF). Это позволяет создавать модульные чертежи, где листы обновляются автоматически при изменении исходных данных.

Вопросы и ответы

Заключение

Создание листа из модели в AutoCAD — это не просто технический этап, а важнейший элемент профессионального подхода к проектированию. Переход от модели к листу позволяет контролировать представление информации, соблюдать стандарты и повышать читаемость чертежей. Понимание различий между пространствами, умение настраивать видовые экраны и использовать шаблоны кардинально повышают эффективность работы.

• Всегда создавайте листы в пространстве Layout, а не в Model Space.
• Блокируйте видовые экраны после настройки масштаба.
• Используйте аннотативные объекты для корректного отображения при разных масштабах.
• Разрабатывайте и применяйте шаблоны для стандартизации.
• Проверяйте вывод через предварительный просмотр перед печатью.
