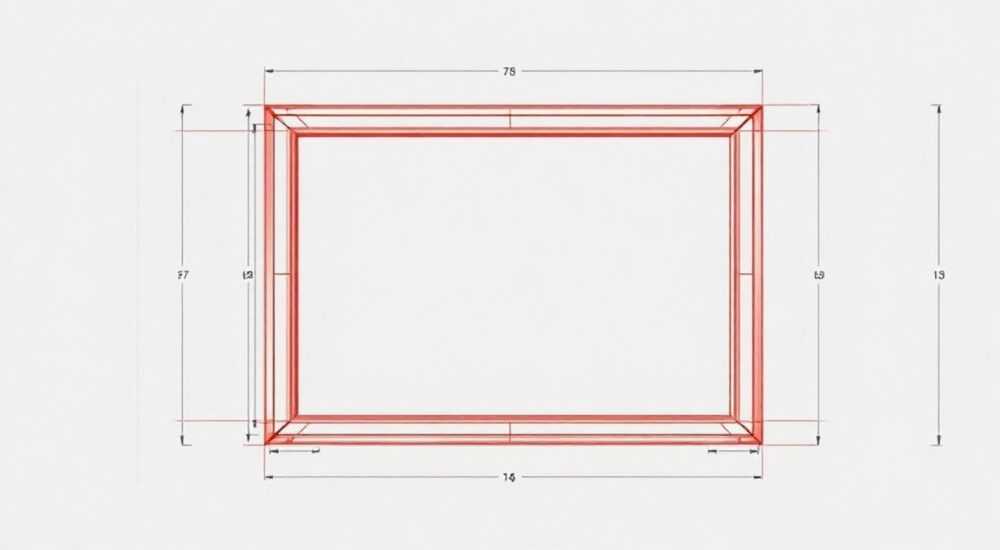

Как создать рамку чертежа в автокаде

В AutoCAD рамка чертежа — это не просто декоративный элемент, а обязательный атрибут технической документации, регламентируемый ГОСТ 2.301–68 и ГОСТ 2.315–2012. Она обеспечивает стандартизацию, читаемость и юридическую корректность чертежей, особенно в строительстве, машиностроении и промышленности. Без правильно оформленной рамки чертеж может быть отклонён заказчиком, инспекционной службой или архивом. Создание рамки — базовая, но критически важная задача, которую должен уметь выполнять каждый инженер-конструктор и чертёжник. Главное — не просто нарисовать прямоугольник, а сделать его в соответствии с нормами, масштабом и требованиями проекта.

Зачем нужна рамка чертежа в AutoCAD

Рамка чертежа — это граница, которая определяет область допустимого размещения графики, текста и обозначений. Она не просто обрамляет лист, а выполняет несколько функциональных задач. Во-первых, она задаёт стандартные поля, обеспечивающие удобство печати и хранения. Во-вторых, рамка позволяет разместить основную надпись — таблицу с данными о проекте, исполнителе, дате, масштабе и статусе документа. Без неё чертёж теряет юридическую силу. В-третьих, рамка помогает автоматизировать процесс: при печати на разных форматах AutoCAD корректно масштабирует содержимое относительно границ, а не обрезает его.

Представьте, что вы отправляете чертёж на производство: если рамка отсутствует или сдвинута, оператор станка с ЧПУ не сможет точно определить, где начинается и заканчивается деталь. Это может привести к браку, задержкам и финансовым потерям. В крупных компаниях рамка чертежа — часть шаблона проекта, применяемого ко всем документам. Это не опция, а стандарт.

ГОСТы, регламентирующие рамку чертежа

В России и странах СНГ оформление технических чертежей регулируется государственными стандартами. Основные из них — ГОСТ 2.301–68 «Форматы» и ГОСТ 2.315–2012 «ЕСКД. Обозначения направлений проекций, надписи и надписи на чертежах». Согласно этим нормам, рамка должна быть выполнена сплошной основной линией толщиной 0,5–1,4 мм (в зависимости от формата и масштаба). Расстояние от края листа до внутренней рамки — не менее 5 мм с трёх сторон и 20 мм с правой стороны (для основной надписи).

Форматы листов A0–A4 имеют строго определённые размеры. Например, A3 — 297×420 мм, A4 — 210×297 мм. Рамка должна точно соответствовать этим размерам, с учётом полей. При этом внутренняя рамка (граница чертежа) отступает от внешней рамки на 5 мм со всех сторон, кроме правой — там отступ 20 мм.

Как создать рамку чертежа в AutoCAD: пошаговая инструкция

Создание рамки в AutoCAD можно выполнить двумя способами: вручную или через шаблон. Ручной метод подходит для единичных чертежей, но для массовой работы — только шаблон. Ниже — подробный алгоритм создания рамки вручную.

1. Откройте новый чертёж в AutoCAD. Выберите формат листа: в командной строке введите PAGESETUP и выберите нужный формат (A3, A4 и т.д.).
2. Перейдите на вкладку «Модель» и активируйте пространство «Лист» (внизу экрана). Здесь вы работаете с листом печати, а не с объектами чертежа.
3. В командной строке введите RECTANGLE (или выберите инструмент на панели «Рисование»). Укажите первую точку в левом нижнем углу листа (координаты 0,0).
4. Укажите вторую точку: для формата A3 — 420,297; для A4 — 297,210. Нажмите Enter.
5. Создайте внутреннюю рамку: снова введите RECTANGLE, начните с точки (5,5), закончите на (415,292) для A3. Для A4 — (5,5) и (287,200).
6. Создайте поле для основной надписи: на правой стороне, отступив 20 мм от края, нарисуйте прямоугольник высотой 185 мм и шириной 185 мм (для A3) или 145 мм (для A4). Используйте LINE для точного построения.
7. Настройте слои: создайте слой «RAME» с цветом 1 (красный), линейным типом Continuous, толщиной 0.5 мм. Перенесите все линии рамки на этот слой.
8. Сохраните чертёж как шаблон (.dwt): через меню «Файл» → «Сохранить как» → выберите тип «Шаблон чертежа AutoCAD (*.dwt)».

Использование блоков и стилей для повторного применения

Ручное создание рамки каждый раз — неэффективно. Профессионалы используют блоки и шаблоны. Блок — это набор объектов, сохранённых как единый элемент. Создайте рамку один раз, затем преобразуйте её в блок: выделите все линии, введите команду BLOCK, задайте имя (например, «RAME_A3»), укажите базовую точку (левый нижний угол), и нажмите ОК.

Теперь вы можете вставлять этот блок в любой чертёж через команду INSERT. Чтобы не вставлять вручную, добавьте блок в шаблон (.dwt). Откройте шаблон, вставьте блок, привяжите его к границе листа, сохраните. Теперь при создании нового чертежа из этого шаблона рамка появится автоматически.

Также рекомендуется создать стиль текста для основной надписи: шрифт ISOCP, высота 3,5 мм, выравнивание по левому краю. Привяжите его к слою «NOTES». Это обеспечит единообразие всех чертежей в проекте.

Частые ошибки при создании рамки и как их избежать

Даже опытные пользователи допускают ошибки, которые могут стоить времени и репутации. Вот самые распространённые:

• Неправильные поля — отступ 5 мм вместо 20 мм справа. Решение: всегда сверяйтесь с ГОСТ 2.301–68, используйте геометрические привязки (Object Snap).
• Рамка на слое «0» — это запрещено. Все рамки должны быть на отдельном слое (например, «RAME») с фиксированной толщиной и цветом.
• Масштабирование рамки — нельзя масштабировать рамку вместе с чертежом. Она должна оставаться фиксированной по размеру листа.
• Использование полилиний без толщины — если рамка нарисована как полилиния без толщины, при печати она может исчезнуть. Всегда задавайте толщину линии (0.5 мм).
• Отсутствие привязки к листу — если рамка привязана к модели, а не к пространству листа, она будет смещаться при печати. Всегда создавайте рамку в пространстве листа (Layout).

Экспертное мнение: как работают профессионалы

Дмитрий рекомендует: «Создайте один шаблон, протестируйте его на 10 чертежах. Затем сделайте его стандартом. Не изобретайте велосипед — используйте ГОСТ как основу, а не как рекомендацию».

Часто задаваемые вопросы

Заключение

Создание рамки чертежа в AutoCAD — это не просто техническая задача, а часть системы управления качеством технической документации. Неправильно оформленная рамка может привести к отказу в согласовании, потере сроков и финансовым потерям. Использование стандартных шаблонов, блоков и слоёв — не роскошь, а необходимость для любого инженерного бюро. Профессионалы не рисуют рамки — они подключают их, как часть шаблона, и уделяют внимание деталям: толщине линий, отступам, привязкам и масштабированию.

Рамка — это лицо вашего чертежа. Она говорит о вашей компетентности, внимании к деталям и соблюдении стандартов. Не тратьте время на ручное создание — создайте один идеальный шаблон, протестируйте его, и используйте его десятки раз. Это сэкономит вам сотни часов и повысит уровень доверия клиентов.

• Всегда создавайте рамку в пространстве листа, а не в модели.
• Соблюдайте ГОСТ 2.301–68 и ГОСТ 2.315–2012: поля, толщина линий, отступы.
• Используйте блоки и шаблоны (.dwt) для повторного применения.
• Не используйте слой «0» для рамки — создавайте отдельный слой с фиксированной толщиной.
• Проверяйте печать: рамка должна быть видна и иметь толщину не менее 0.5 мм.
