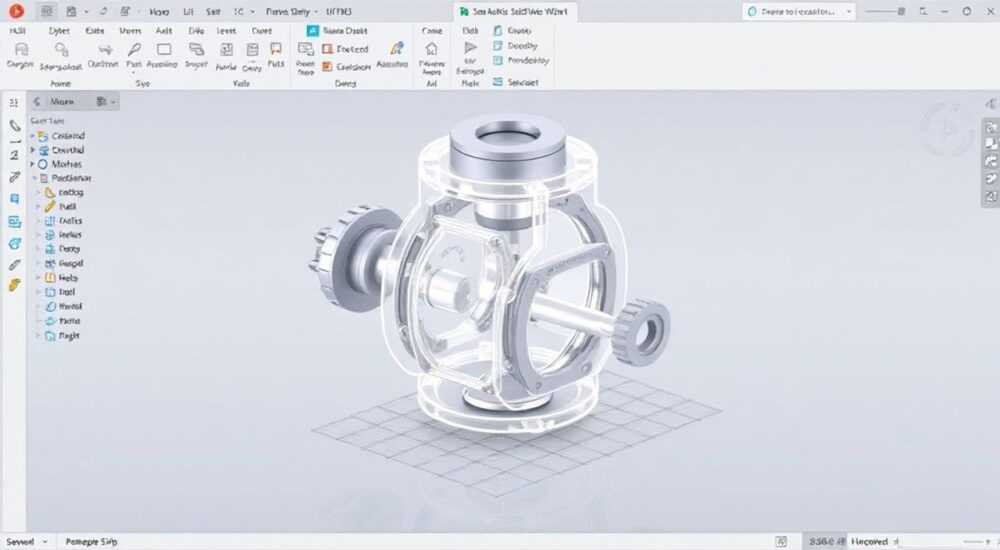

Как создать сборку в солид воркс

Создание сборки в SolidWorks — это процесс объединения отдельных деталей и подсборок в единую конструкцию с заданными взаимосвязями и ограничениями. Он лежит в основе проектирования сложных механизмов, узлов и изделий любой степени сложности. Основная задача инженера при этом — не просто разместить компоненты в пространстве, но и точно определить их относительное положение, чтобы обеспечить корректную работу всей системы.

Основы работы со сборками в SolidWorks

SolidWorks — один из лидирующих CAD-пакетов в области 3D-моделирования, особенно в машиностроении и промышленном дизайне. Работа со сборками является ключевым этапом проектирования, поскольку большинство изделий состоят из множества взаимодействующих элементов. Сборка (Assembly) в SolidWorks представляет собой файл (.sldasm), содержащий ссылки на детали (.sldprt) и подсборки, а также информацию об их пространственном расположении и связях.

Каждый компонент в сборке может быть либо внешним (внешняя ссылка на файл), либо встроенным (внутри сборки). Наиболее распространённый подход — использование внешних ссылок, так как он позволяет вносить изменения в детали независимо, сохраняя целостность сборки. Это особенно важно при командной работе и управлении версиями.

При создании сборки важно понимать принцип «сверху вниз» (top-down) и «снизу вверх» (bottom-up). Первый метод предполагает, что детали создаются прямо внутри сборки с учётом контекста соседних компонентов. Второй — когда все детали уже готовы, и их просто собирают вместе. Выбор стратегии зависит от сложности проекта, сроков и требований к гибкости изменений.

Файл сборки и его структура

Файл сборки в SolidWorks содержит не сами геометрические данные деталей, а только ссылки на них. Это делает сборку легковесной и удобной для редактирования. В Дереве построения (FeatureManager Design Tree) отображаются все компоненты, их иерархия, состояние (фиксируемое, плавающее), а также список применённых совмещений.

Каждый компонент можно скрыть, подавить, сделать прозрачным или временно исключить из сборки. Это полезно при работе с крупными узлами, где нужно сосредоточиться на конкретной части. Также доступна функция «Дизайн-таблицы», позволяющая управлять конфигурациями сборки через Excel-подобный интерфейс.

Пошаговое создание сборки: от идеи до результата

Начнём с практического руководства по созданию простой сборки — например, шарнирного механизма из двух пластин, оси и гайки. Этот пример демонстрирует стандартный рабочий процесс, применимый к любым проектам.

1. Запустите новый файл сборки. В главном меню выберите «Файл» → «Создать» → «Сборка». Откроется чистое пространство с тремя базовыми плоскостями.
2. Добавьте первую деталь. Нажмите «Вставить компоненты» → «Из файла» и выберите первую деталь (например, основание). После вставки щёлкните мышью, чтобы разместить её в пространстве. Она автоматически станет фиксированной.
3. Добавьте вторую деталь. Повторите вставку для следующего компонента (например, верхнюю пластину). На этом этапе она будет «плавающей» — её можно перемещать и вращать.
4. Примените совмещения. Используйте инструмент «Совмещение» (Mate), чтобы задать взаимное положение деталей. Например, совместите отверстия в пластинах по цилиндрической поверхности и торцам.
5. Добавьте ось и гайку. Вставьте болт и гайку, используя те же принципы совмещения: концентричность отверстия и торца для фиксации положения.
6. Проверьте подвижность. Используйте инструмент «Переместить компонент» с опцией «С разрешением подвижности», чтобы убедиться, что шарнир работает корректно.
7. Сохраните сборку. Назовите файл и сохраните в удобной директории. Все зависимости будут сохранены автоматически.

Работа с шаблонами сборок

SolidWorks позволяет использовать шаблоны сборок, которые содержат заранее настроенные параметры: единицы измерения, виды, свойства и даже стандартные компоненты. Это ускоряет начало работы и обеспечивает единообразие проектов. Чтобы задать шаблон по умолчанию, зайдите в «Сервис» → «Параметры» → «Свойства документа» → «Использовать шаблон по умолчанию».

Типы совмещений и управление ограничениями

Совмещения (Mates) — это сердце любой сборки. Они определяют, как компоненты связаны между собой в пространстве. Каждое совмещение устраняет одну или несколько степеней свободы (всего их шесть: три поступательных и три вращательных).

Вот основные типы совмещений:

• Совпадение (Coincident) — выравнивает две плоскости, ребра или точки.
• Параллельность (Parallel) — делает два элемента параллельными без жёсткого контакта.
• Перпендикулярность (Perpendicular) — устанавливает угол 90° между элементами.
• Концентричность (Concentric) — совмещает цилиндрические поверхности (часто используется для валов и отверстий).
• Расстояние (Distance) — задаёт фиксированное расстояние между элементами.
• Угол (Angle) — определяет угловое положение между двумя объектами.
• Симметрия (Symmetric) — делает два компонента симметричными относительно плоскости.
• Шарнир (Hinge) — позволяет вращение вокруг одной оси (часто используется в дверях и крышках).

Гибкие подсборки

Если подсборка содержит подвижные элементы (например, поршень в цилиндре), её можно сделать «гибкой» в контексте родительской сборки. Это позволяет моделировать движение внутри вложенной структуры. Для этого в свойствах подсборки установите флажок «Сделать гибкой».

Лучшие практики и типичные ошибки

Работа с большими сборками требует дисциплины и системного подхода. Даже опытные пользователи сталкиваются с проблемами производительности, потерей связей и трудностями при внесении изменений.

Ошибки новичков

• Отсутствие иерархии. Все детали вставлены на одном уровне, что затрудняет навигацию.
• Избыточные совмещения. Приводят к перерасчётным ошибкам и замедляют работу.
• Использование абсолютных путей. При переносе проекта на другой компьютер сборка теряет связи с деталями.
• Игнорирование конфигураций. Не используются варианты сборки для разных модификаций изделия.

Производительность и оптимизация

Для крупных сборок (более 1000 компонентов) рекомендуется:

• Использовать режим «Лёгкий вес» (Large Assembly Mode).
• Подавлять невидимые компоненты.
• Применять представления (Display States) для быстрого переключения между видами.
• Разбивать сборку на логические подсборки.

Расширенные возможности: подсборки, конфигурации и шаблоны

Когда проект выходит за рамки простого узла, на помощь приходят продвинутые инструменты.

Подсборки: логика и преимущества

Подсборка — это самостоятельная сборка, встроенная в другую. Она упрощает управление сложностью, позволяет работать над частями проекта отдельно и повторно использовать типовые узлы (например, подшипниковые опоры или электромоторы).

Чтобы создать подсборку:

1. Выделите несколько компонентов в основной сборке.
2. Щёлкните правой кнопкой → «Сделать подсборку».
3. Назовите и сохраните как отдельный файл.

Конфигурации сборки

Конфигурации позволяют создавать несколько версий одной сборки в одном файле. Например, один и тот же станок может иметь исполнение с ручным или автоматическим приводом. Конфигурации управляются через Дерево построения или таблицы.

Библиотека компонентов и Toolbox

SolidWorks поставляется с встроенной библиотекой стандартных изделий (Toolbox), включающей болты, гайки, шайбы, подшипники и другие элементы. Их можно вставлять напрямую в сборку, выбирая нужный размер и класс точности.

Экспертное мнение

По его словам, ключевой момент — это контроль изменений. «Когда вы меняете одну деталь, вся сборка должна корректно перестраиваться. Для этого важно использовать параметрическое моделирование и глобальные переменные. Например, если диаметр вала задан как «D_shaft», то отверстие в корпусе должно зависеть от этого же параметра.»

Вопросы и ответы

Заключение

Создание сборки в SolidWorks — это не просто техническая операция, а важнейший этап инженерного проектирования. От правильности построения зависит не только визуальная точность, но и возможность дальнейшей модификации, анализа и производства. Владение инструментами совмещений, понимание структуры и логики сборки позволяют создавать сложные, но надёжные конструкции.

• Первая деталь в сборке фиксируется автоматически — используйте это как точку отсчёта.
• Применяйте минимально необходимое количество совмещений для полной фиксации.
• Разбивайте сложные сборки на подсборки для лучшего управления.
• Используйте конфигурации и шаблоны для повышения эффективности.
• Регулярно проверяйте связи и производительность, особенно в крупных проектах.
