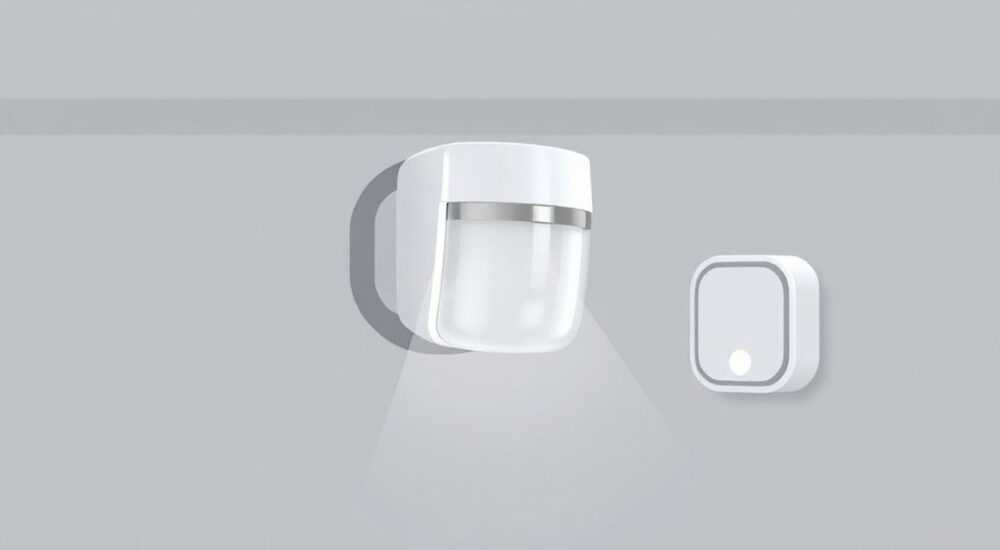

Как ставить датчик движения

Установка датчика движения — важный этап в организации автоматизированного освещения, системы безопасности или «умного дома». Такие устройства позволяют экономить электроэнергию, повышают комфорт и защищённость жилища. Современные датчики способны определять движение на основе инфракрасного излучения, ультразвука или микроволн, активируя подключённые приборы при появлении человека. Главное — правильно выбрать тип сенсора, место установки и соблюсти технику монтажа.

Виды датчиков движения: какой выбрать

Датчики движения различаются по принципу работы, конструкции и сфере применения. От выбора зависит не только чувствительность, но и устойчивость к ложным срабатываниям. Наиболее распространены три типа: пассивные инфракрасные (PIR), ультразвуковые и микроволновые. Каждый имеет свои преимущества и ограничения.

Пассивные инфракрасные датчики фиксируют тепло, излучаемое телом человека. Они реагируют на изменения температуры в зоне обнаружения. Такие сенсоры недорогие, надёжные и подходят для большинства бытовых задач. Однако они могут не сработать, если человек движется параллельно датчику или одет в тёплую одежду.

Ультразвуковые датчики излучают высокочастотные звуковые волны и анализируют отражённый сигнал. При изменении частоты (эффект Доплера) устройство срабатывает. Они чувствительны даже к малейшим движениям, но могут реагировать на шумные бытовые приборы, например, кондиционеры.

Микроволновые датчики используют радиоволны. Их преимущество — способность «видеть» сквозь стены и стекло, что полезно для сложных помещений. Однако такие модели дороже и потребляют больше энергии. Кроме того, возможны помехи с другими электронными устройствами.

Также существуют комбинированные датчики, сочетающие два или три принципа. Например, PIR + микроволны. Это снижает вероятность ложных срабатываний и повышает точность. Такие решения часто применяются в охранных системах.

Форм-факторы и области применения

По внешнему виду и месту установки датчики бывают:

• Накладные — монтируются на стену или потолок, подходят для внутреннего и наружного использования;
• Встраиваемые — устанавливаются в потолочные ниши, почти незаметны;
• Угловые — размещаются в углах комнаты для максимального охвата;
• Коридорные — с узкой диаграммой направленности, идеальны для длинных проходов;
• Уличные — имеют защиту от пыли и влаги (IP65 и выше).

Выбор зависит от интерьера, планировки помещения и требований к уровню защиты. Например, в офисе лучше использовать встраиваемые модели, а на придомовой территории — уличные с широким углом обзора.

Как работает датчик движения

Принцип действия PIR-датчика основан на регистрации теплового излучения. Внутри корпуса находится специальная линза Френеля, которая разбивает пространство на зоны. Когда человек пересекает эти зоны, датчик фиксирует перепад температур и подаёт сигнал на реле.

Линза играет ключевую роль: она формирует «пирог» из чувствительных секторов. Чем больше сегментов — тем выше точность обнаружения. Современные модели имеют до 90 зон, что позволяет отличать движение животных от человеческого.

После срабатывания датчик включает свет или другое устройство на заданное время. Этот параметр регулируется с помощью тумблеров: от 5 секунд до 15 минут. Некоторые модели поддерживают функцию «день/ночь» — они не активируются при достаточной освещённости.

Основные параметры датчика

Перед покупкой важно обратить внимание на технические характеристики:

Не все датчики одинаково хорошо работают с LED-лампами. Из-за низкого энергопотребления может возникнуть «мерцание» или отказ включения. Решение — использовать модели с минимальной нагрузкой 1–3 Вт.

Где устанавливать датчик: ключевые правила

Правильное расположение — половина успеха. Даже самый продвинутый датчик будет бесполезен, если его поставить за шторой или напротив батареи. Оптимальная высота установки — 2,0–2,5 метра для настенных моделей и 2,4–3,0 метра — для потолочных.

Направление датчика должно охватывать основную зону прохода: входную дверь, коридор, лестницу. Избегайте направлять его в окна, зеркала или на источники тепла — это вызывает ложные срабатывания. Также не стоит размещать устройство за прозрачными предметами (стекло, пластик), так как они могут блокировать ИК-излучение.

Для наружной установки выбирайте место под козырьком — это защитит от дождя и снега. Убедитесь, что угол обзора не ограничен деревьями или декоративными элементами. Хороший вариант — над входной дверью или на столбе возле ворот.

Особенности установки в разных помещениях

• Ванная комната: используйте датчик с защитой IP44 и выше. Установите его так, чтобы он не «видел» душевую кабину напрямую — пар может вызвать ложные срабатывания.
• Кухня: избегайте размещения рядом с плитой, духовкой или холодильником. Перепады температуры нарушают работу сенсора.
• Гараж: выбирайте модель с широким диапазоном рабочих температур (от –25 °C до +55 °C). Учитывайте, что движение автомобиля может не всегда регистрироваться — машина нагревается медленно.
• Подвал: важно обеспечить питание и защиту от влаги. Подойдут герметичные уличные модели.

Монтаж датчика движения своими руками: пошаговая инструкция

Установка не требует профессиональных навыков, но предполагает базовое знание электротехники. Работы проводятся при отключённом питании. Необходимые инструменты: отвёртка, индикаторная отвёртка, уровень, дрель (при необходимости).

1. Отключите электропитание на щитке и проверьте отсутствие напряжения в месте монтажа.
2. Определите место установки с учётом угла обзора и высоты.
3. Просверлите отверстия и закрепите монтажную планку или корпус датчика.
4. Снимите крышку датчика, чтобы получить доступ к клеммам.
5. Подключите провода согласно схеме (L — фаза, N — ноль, L1 — нагрузка).
6. Закройте крышку, включите питание и протестируйте работу.

Настройте чувствительность (SENS), время задержки (TIME) и режим «день/ночь» (LUX). Эти регуляторы обычно находятся под защитной крышкой. Для тестирования пройдите в зоне действия — свет должен включиться и погаснуть через заданное время.

Подключение к освещению: схемы и нюансы

Самая распространённая схема — последовательное подключение: фаза → датчик → лампа → ноль. Датчик размыкает цепь фазового провода, что безопаснее, чем коммутация нуля. Используйте трёхжильный кабель (фаза, ноль, нагрузка).

Если нужно управлять светом из нескольких мест, применяется схема с параллельным подключением нескольких датчиков. Все они соединяются между собой последовательно — срабатывание любого активирует освещение. Такой вариант подходит для длинных коридоров или лестниц.

Для интеграции в «умный дом» выбирайте Wi-Fi или Zigbee-датчики. Они подключаются к хабу и управляются через приложение. Преимущество — возможность настраивать сценарии, получать уведомления, объединять с камерами.

Распространённые ошибки и как их избежать

• Ложные срабатывания: причина — неправильное расположение. Уберите датчик от батарей, кондиционеров, вентиляторов. Проверьте, не попадают ли в зону контроля домашние животные.
• Не включается свет: возможно, не хватает нагрузки. Подключите лампу мощностью не менее 5 Вт или добавьте дополнительную нагрузку (например, резистор).
• Мерцание LED-ламп: решается выбором датчика с поддержкой малых нагрузок или использованием «умных» ламп с постоянным питанием.
• Срабатывает только частично: проверьте угол наклона. Возможно, линза сместилась. Отрегулируйте положение корпуса.

Экспертное мнение

Такие устройства уже доступны в премиальных линейках Aqara, Philips Hue и Xiaomi. Они анализируют данные в течение нескольких дней, после чего предлагают оптимизированные сценарии.

Вопросы и ответы

Заключение

Установка датчика движения — простая, но ответственная задача. Правильно выбранный и смонтированный сенсор повышает комфорт, безопасность и энергоэффективность. Ключевые факторы успеха — правильный выбор типа датчика, грамотное расположение и соблюдение схемы подключения.

Современные технологии позволяют интегрировать датчики в сложные системы «умного дома», где они становятся частью экосистемы, реагирующей на поведение жильцов. Даже базовая автоматизация приносит ощутимую пользу: свет включается сам, а вы не ищете выключатель в темноте.

• При выборе датчика учитывайте тип сенсора, угол обзора и степень защиты.
• Устанавливайте устройство на высоте 2–2,5 метра, направленным в зону активного прохода.
• Используйте только проверенные схемы подключения и соблюдайте полярность.
• Избегайте ложных срабатываний — не размещайте датчик рядом с источниками тепла.
• Для интеграции в «умный дом» выбирайте модели с Wi-Fi или Zigbee.
