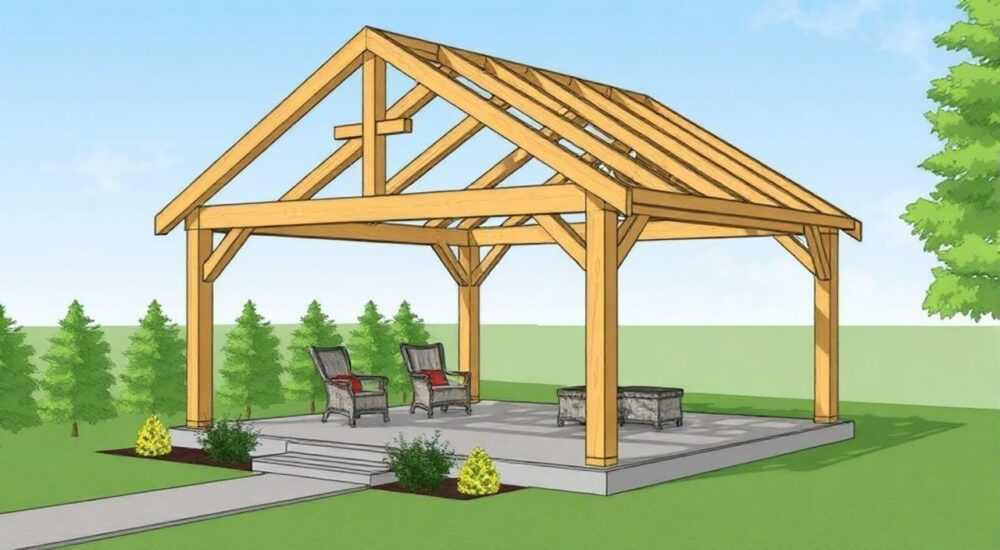

Как сварить двухскатную крышу на беседку

Двухскатная крыша — один из самых надежных и практичных вариантов для беседки. Она эффективно отводит осадки, выдерживает ветровые нагрузки и придаёт сооружению законченный архитектурный вид. Чтобы правильно сварить каркас такой крыши, нужно чётко соблюдать технологию: выполнить точные расчёты, выбрать подходящий профиль металла, грамотно смонтировать стропильную систему и обеспечить качественную антикоррозионную защиту.

Сооружение беседки с двускатной кровлей — популярное решение для дачных участков, загородных домов и зон отдыха. В отличие от односкатной конструкции, двухскатная крыша обеспечивает лучший сток воды, увеличивает внутренний объём и позволяет использовать более прочные и долговечные материалы покрытия. Металлический каркас, особенно из профилированной трубы, отлично подходит для таких задач благодаря высокой жёсткости, лёгкости в обработке и возможности точного монтажа. Однако успех зависит не только от материалов, но и от правильного подхода к проектированию, резке, сварке и последующей защите металлоконструкции.

Расчёт параметров крыши

Перед началом работ необходимо точно определить габариты будущей крыши. Основные параметры — ширина пролёта, угол наклона скатов, высота конька и длина стропил. Для беседки стандартного размера 3×4 м или 4×4 м рекомендуется угол наклона 25–35°. Такой уклон обеспечивает хороший сброс дождевой воды и устойчивость к снеговой нагрузке.

Высота конька рассчитывается по формуле: H = (L / 2) × tan(α), где L — ширина пролёта, α — угол наклона. Например, при ширине 3 метра и угле 30° высота составит около 87 см. Это значение важно для формирования вертикальных стоек и установки фронтонов. Также необходимо учесть вылет карниза — обычно 30–50 см с каждой стороны, чтобы защитить стены беседки от дождя.

При выборе шага стропил ориентируйтесь на тип кровельного материала. Для профнастила или металлочерепицы шаг составляет 60–90 см. Чем тяжелее покрытие, тем чаще нужно располагать стропила. Для лёгких поликарбонатов допустим шаг до 120 см, но при этом требуется усиленная обрешётка.

Определение нагрузок

На крышу действуют постоянные (собственный вес) и временные (снег, ветер) нагрузки. В средней полосе России снеговая нагрузка составляет 120–180 кг/м². При этом важно учитывать, что металлическая стропильная система должна выдерживать суммарную нагрузку с запасом 20–30%. Для этого используется профильная труба с толщиной стенки не менее 2 мм.

• Постоянная нагрузка: каркас + кровля + обрешётка (примерно 20–40 кг/м²)
• Снеговая нагрузка: зависит от региона (уточняйте по СП 20.13330)
• Ветровая нагрузка: особенно актуальна для открытых участков

Материалы и инструменты для работы

Для изготовления металлической двухскатной крыши понадобятся качественные материалы и специализированный инструмент. Основа каркаса — профильная труба прямоугольного или квадратного сечения. Наиболее распространённые размеры:

• 60×60 мм или 80×80 мм — для вертикальных стоек, конькового бруса и нижних поясов;
• 40×20 мм или 40×40 мм — для стропил и диагональных связей;
• 20×20 мм или 25×25 мм — для обрешётки при использовании листовых материалов.

Толщина стенки трубы должна быть не менее 2 мм для несущих элементов и 1,5 мм — для вспомогательных. Использование тонкостенных труб снижает долговечность конструкции и повышает риск деформации под нагрузкой.

Необходимый инструмент

Сварка металлоконструкций требует профессионального оборудования. Минимальный набор:

1. Инверторный сварочный аппарат (MMA или MIG) — для прочных и аккуратных швов;
2. Болгарка с отрезными дисками по металлу — для резки труб под нужным углом;
3. Угломер или лазерный уровень — для контроля угла наклона и горизонта;
4. Сварочные козлы или стапель — для фиксации деталей при сборке;
5. Шлифовальная машинка — для зачистки швов и подготовки поверхности под покраску.

Также потребуются рулетка, маркер, молоток, плоскогубцы и средства индивидуальной защиты: маска, перчатки, очки.

Подготовка к сварке

Качественная сварка начинается с подготовки. Все детали должны быть точно нарезаны и пронумерованы. Рекомендуется сделать чертёж или эскиз всей конструкции с указанием размеров каждого элемента. Это поможет избежать ошибок при сборке.

Перед резкой трубы очистите её от грязи, масла и ржавчины. Нарезку выполняйте под углом, соответствующим наклону стропил. Например, при угле 30° стык стропила с коньком должен быть под 15° с каждой стороны. Используйте направляющие или шаблоны, чтобы обеспечить одинаковый угол на всех парах.

Сборка на стапеле

Для точной сборки используйте сварочные козлы или деревянный стапель. Уложите основные элементы — две вертикальные стойки и верхний пояс — и проверьте геометрию. Диагонали должны совпадать, а углы — быть строго прямыми. Только после этого начинайте прихватку сваркой.

• Начинайте с центрального узла — конька и крайних стоек;
• Выполняйте прихватки с интервалом 15–20 см;
• После прихватки снова проверьте уровнем горизонталь и вертикаль.

Если конструкция крупная, собирайте её частями: сначала фронтоны, затем стропильные фермы, потом обрешётку.

Сварка стропильной системы

Стропильная система — основа прочности крыши. Для беседки можно использовать как фермы с решётками, так и простые наклонные стропила. Первый вариант сложнее в изготовлении, но выдерживает большие нагрузки. Второй — проще и быстрее в реализации.

При сварке стропил следите за температурным режимом. Перегрев металла снижает его прочность и может вызвать деформацию. Работайте короткими сериями, давая металлу остыть. Швы должны быть сплошными, без пропусков и пор.

Типы соединений

Наиболее надёжные типы сварных швов для каркаса:

• Стыковое соединение — для наращивания труб в длину;
• Тавровое — для крепления стропил к коньку;
• Угловое — для фиксации диагональных раскосов.

Обязательно зачищайте швы после сварки. Это не только улучшает внешний вид, но и удаляет шлак, который ускоряет коррозию. Используйте щётку по металлу или шлифмашинку.

Монтаж обрешётки и гидроизоляции

После завершения сварки стропильной системы приступают к установке обрешётки. Её тип зависит от выбранного кровельного материала:

• Сплошная обрешётка — из металлических полос, деревянных реек или листов фанеры — для мягкой кровли или поликарбоната;
• Разрежённая — из профильной трубы 20×20 мм с шагом 60–80 см — для профнастила или металлочерепицы.

Крепление обрешётки выполняется сваркой или болтами. Болтовое соединение предпочтительнее — оно позволяет демонтировать элементы при ремонте и компенсирует температурное расширение.

Гидроизоляция и вентиляция

Даже при использовании водонепроницаемого покрытия подкровельное пространство нуждается в защите. Укладывайте гидроизоляционную мембрану с нахлёстом 10–15 см и креплением степлером к обрешётке. Оставляйте вентиляционный зазор 3–5 см между мембраной и кровлей — это предотвратит образование конденсата.

Антикоррозионная защита и покрытие

Металлические конструкции подвержены коррозии, особенно в условиях переменной влажности. После сварки и зачистки швов вся поверхность должна быть обработана преобразователем ржавчины и грунтовкой по металлу. Используйте составы на основе фосфата цинка — они создают защитный слой.

Через 12–24 часа после грунтования наносите финишное покрытие. Подойдут:

• Алкидные эмали — доступны, но менее долговечны;
• Полиуретановые краски — устойчивы к УФ и перепадам температур;
• Цинконаполненные составы — обеспечивают катодную защиту.

Наносите краску в два слоя с промежуточной сушкой. Особое внимание — сварным швам, углам и местам реза, где защитный слой наиболее уязвим.

Экспертное мнение

Интервью с Сергеем Волковым, инженером-проектировщиком металлоконструкций

— Что чаще всего приводит к провалу при сварке крыши для беседки?

«Главная ошибка — отсутствие проекта. Люди режут трубы “на глаз”, а потом удивляются, почему крыша перекошена. Вторая проблема — игнорирование температурных деформаций. Металл расширяется и сжимается, и если не предусмотреть компенсаторы, через год могут появиться трещины в швах.»

— Какой профиль вы рекомендуете для типовой беседки?

«Для пролёта до 4 метров достаточно трубы 60×60×2 мм для стоек и 40×20×1,5 мм для стропил. Если планируете использовать тяжёлую кровлю — например, керамическую черепицу — лучше взять 80×80 мм и усилить фермы.»

— Нужны ли расчёты по прочности?

«Обязательно. Даже для простой беседки. Используйте онлайн-калькуляторы или обратитесь к специалисту. Ветровая нагрузка в открытом поле может быть в 1,5 раза выше, чем в городе.»

Вопросы и ответы

Заключение

Сварка двухскатной крыши для беседки — ответственный процесс, требующий точности, знаний и аккуратности. От правильного расчёта и выбора материалов зависит не только внешний вид, но и долговечность всей конструкции. Ключевые этапы — проектирование, подготовка, сборка «на сухую», сварка с контролем температуры и обязательная антикоррозионная защита.

• Выполняйте расчёты с учётом снеговых и ветровых нагрузок.
• Используйте профильную трубу с толщиной стенки не менее 2 мм для несущих элементов.
• Собирайте каркас на земле и только после этого поднимайте.
• Обязательно обрабатывайте швы и всю поверхность преобразователем ржавчины и грунтовкой.
• Проводите ежегодный технический осмотр и при необходимости подкрашивайте проблемные зоны.
