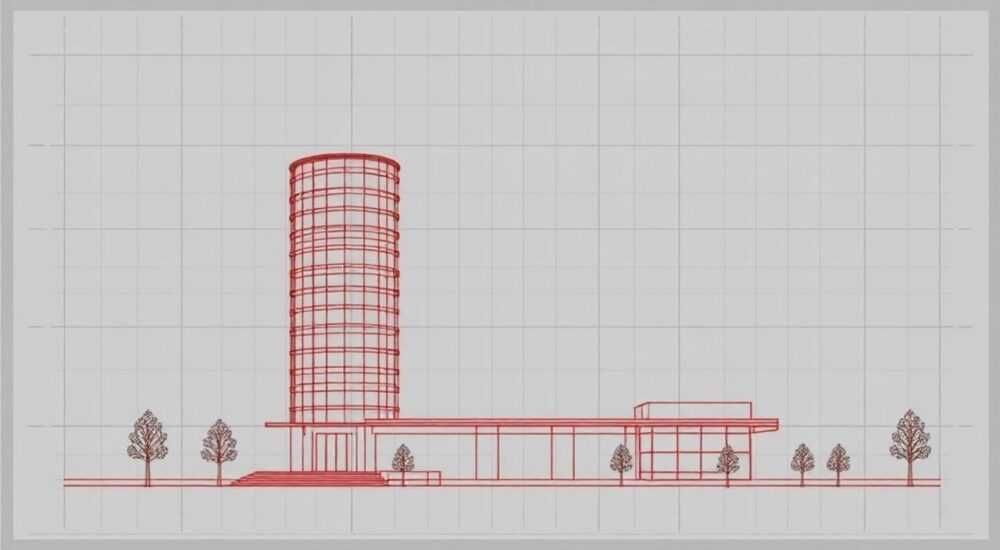

Как убрать сетку в автокаде в листе

Убрать сетку в AutoCAD на листе можно через настройки отображения, управление видимостью объектов и параметры чертежа. Основной способ — отключение режима сетки (GRID) с помощью команды GRIDMODE или через панель состояния. Однако важно понимать, что «сетка» может быть разного типа: фоновая сетка модели, линии привязки, штриховка фона или пользовательская геометрия, имитирующая сетку. Каждый случай требует своего подхода.

В современном проектировании точность и чистота чертежа имеют критическое значение. При работе в AutoCAD пользователи часто сталкиваются с ситуацией, когда на листе отображается нежелательная сетка, мешающая восприятию проекта. Это особенно актуально при подготовке документации для печати или экспорта в PDF. Сетка может быть как полезным инструментом привязки в процессе черчения, так и помехой при финальной презентации. Поэтому знание, как управлять её отображением, становится обязательным навыком для любого инженера, архитектора или техника-конструктора. Проблема усугубляется тем, что термин «сетка» может означать разные вещи: от простой вспомогательной решётки до сложных настроек вида в пространстве листа.

Что такое сетка в AutoCAD: виды и назначение

Сетка в AutoCAD — это визуальная помощь, представляющая собой набор точек или линий, равномерно расположенных по рабочему полю. Она не является частью чертежа и не выводится на печать, если не используется как геометрия. Сетка помогает ориентироваться в пространстве, оценивать масштаб и расстояния между объектами. В AutoCAD существует несколько типов «сеток», которые пользователи могут путать:

• GRID — вспомогательная сетка, включаемая командой GRID или через кнопку в строке состояния;
• SNAP — привязка курсора к сетке, работает независимо от отображения GRID;
• Viewport grid — сетка, отображаемая внутри видового экрана в пространстве листа;
• Background hatch — пользовательская штриховка, имитирующая сетку;
• Layer-based grid — объекты на отдельном слое, созданные вручную (например, линии сетки осей).

Понимание различий между этими типами критически важно. Например, отключение GRIDMODE не повлияет на видимость штриховки или объектов на слое. Также стоит учитывать, что в версиях AutoCAD начиная с 2015 года была внедрена новая система визуализации — Drafting & Annotation, где поведение сетки стало более гибким, но и более запутанным для новичков.

Типы сеток и их параметры

AutoCAD позволяет настраивать внешний вид сетки через диалоговое окно Drafting Settings (вызывается командой DSETTINGS). Здесь можно задать шаг по X и Y, включить прямоугольную или изометрическую сетку, а также настроить стиль отображения — точки, линии или перекрестия.

Как отключить стандартную сетку в пространстве листа

Если вы видите сетку на листе и хотите её убрать, первый шаг — проверить состояние кнопки Grid в строке состояния AutoCAD. Она выглядит как сетка из точек и находится рядом с кнопками Snap, Ortho, Polar и другими. Нажмите на неё, чтобы переключить режим отображения.

Кроме графического интерфейса, можно использовать командную строку. Введите:

1. GRIDMODE → нажмите Enter;
2. Введите значение 0 для отключения или 1 для включения.

Альтернативно, команда GRID (устаревшая, но поддерживается) также позволяет управлять отображением. При её вызове AutoCAD предложит выбрать параметры: вкл/выкл, шаг, ограничения.

Пошаговый алгоритм отключения сетки

• Перейдите в пространство листа (Layout), щёлкнув по вкладке «Лист1» или аналогичной.
• Дважды щёлкните внутри видового экрана, чтобы активировать пространство модели внутри листа.
• Найдите кнопку Grid на панели состояния внизу экрана.
• Нажмите на неё, чтобы отключить. Кнопка должна стать неактивной.
• Выйдите из видового экрана, дважды щёлкнув за его пределами.
• Проверьте, исчезла ли сетка. Если нет — возможно, это не GRID, а другой объект.

Особенности работы с сеткой в макете (Layout)

В пространстве листа (Layout) сетка может отображаться по-разному в зависимости от настроек видовых экранов. Даже если глобальная сетка отключена, внутри активного видового экрана она может оставаться включённой. Это происходит потому, что каждый видовой экран хранит собственные настройки отображения, включая состояние GRID, SNAP, ZOOM и других режимов.

Чтобы контролировать сетку в макете, необходимо:

• Активировать видовой экран (дважды щёлкнуть внутри него);
• Отключить сетку командой GRIDMODE 0;
• Деактивировать видовой экран (щёлкнуть вне его границ).

Также важно понимать, что в AutoCAD 2020+ появилась функция Visual Styles, которая может влиять на отображение сетки. Например, в стиле «2D Wireframe» сетка отображается как обычно, а в «Conceptual» или «Realistic» — может быть скрыта автоматически.

Управление сеткой через системные переменные

AutoCAD предоставляет доступ к сетке через системные переменные:

• GRIDMODE — включает/отключает отображение сетки (0 = выкл, 1 = вкл);
• GRIDUNIT — задаёт шаг сетки по X и Y;
• GRIDMAJOR — определяет, через сколько линий будет жирная (основная) линия;
• GRIDDISPLAY — управляет отображением сетки в трёхмерном пространстве.

Использование переменных особенно полезно при создании скриптов или LISP-программ для автоматизации настройки чертежей.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — попытка удалить сетку как объект. Пользователи пытаются выделить её мышью или использовать команду ERASE, но ничего не происходит. Это связано с тем, что сетка не является геометрией и не подлежит редактированию. Такое поведение может вводить в заблуждение, особенно новичков.

Ещё одна ошибка — игнорирование различий между пространством модели и листа. Часто сетка отключается в модели, но остаётся включённой в видовом экране на листе. Результат — при печати или экспорте сетка появляется, хотя в модели её не видно.

Что делать, если сетка не исчезает после отключения

Если после отключения GRIDMODE сетка всё ещё отображается, выполните следующие действия:

1. Проверьте, не является ли это штриховкой: выберите объект, нажав на сетку. Если появятся ручки — это HATCH.
2. Откройте диспетчер слоёв (LAYER) и найдите слой с названием вроде «Grid», «Оси», «Сетка».
3. Выключите или заморозьте этот слой.
4. Проверьте, не используется ли XREF с такой сеткой.
5. Убедитесь, что в блоке макета нет вставленных объектов-сетки.

Продвинутые методы управления отображением сетки

Для профессионалов, работающих с большими проектами, рекомендуется использовать шаблоны чертежей (.dwt), в которых заранее настроено отключение сетки в пространстве листа. Это позволяет стандартизировать внешний вид всех чертежей в компании.

Также можно использовать LISP-скрипты для массового отключения сетки во всех видовых экранах:

(foreach layout (layoutlist)
  (setvar "CTAB" layout)
  (command "-vpdisplay" "*" "Grid" "Off")
)

Этот код перебирает все макеты и отключает отображение сетки во всех видовых экранах.

Использование диспетчера видов (View Manager)

Через команду VIEW можно создавать и управлять видами, включая их параметры отображения. В диспетчере видов можно задать, должна ли сетка отображаться при вызове определённого вида. Это особенно полезно при создании презентационных чертежей.

Экспертное мнение

Интервью с Дмитрием Петровым, руководителем BIM-отдела в проектной организации

• — Дмитрий, как ваша команда решает проблему нежелательной сетки при выпуске чертежей?
  Мы внедрили строгий контроль через шаблоны. Все листы создаются на основе .dwt-файла, где сетка в макете по умолчанию отключена. Кроме того, перед выпуском документации запускается проверочный скрипт, который анализирует наличие вспомогательных элементов.
• — Какие советы вы дадите новичкам?
  Главное — не бояться экспериментировать. Изучите системные переменные, попробуйте создать свою команду-макрос. И всегда помните: то, что вы видите, не всегда то, что будет напечатано. Используйте режим предварительного просмотра печати (PLOT) для проверки.

Вопросы и ответы

Заключение

Управление отображением сетки в AutoCAD — это не просто вопрос эстетики, а важный аспект подготовки качественной документации. Понимание различий между типами сеток, знание команд и системных переменных позволяют точно контролировать, что будет отображаться на листе. Главное — не путать вспомогательные элементы интерфейса с реальными объектами чертежа.

• Сетка (GRID) — вспомогательный элемент, не подлежащий редактированию.
• Отключайте сетку через GRIDMODE или кнопку в строке состояния.
• Проверяйте каждое пространство: модель, лист, видовые экраны.
• Если сетка остаётся — возможно, это штриховка или объекты на слое.
• Используйте шаблоны и скрипты для автоматизации настройки.
