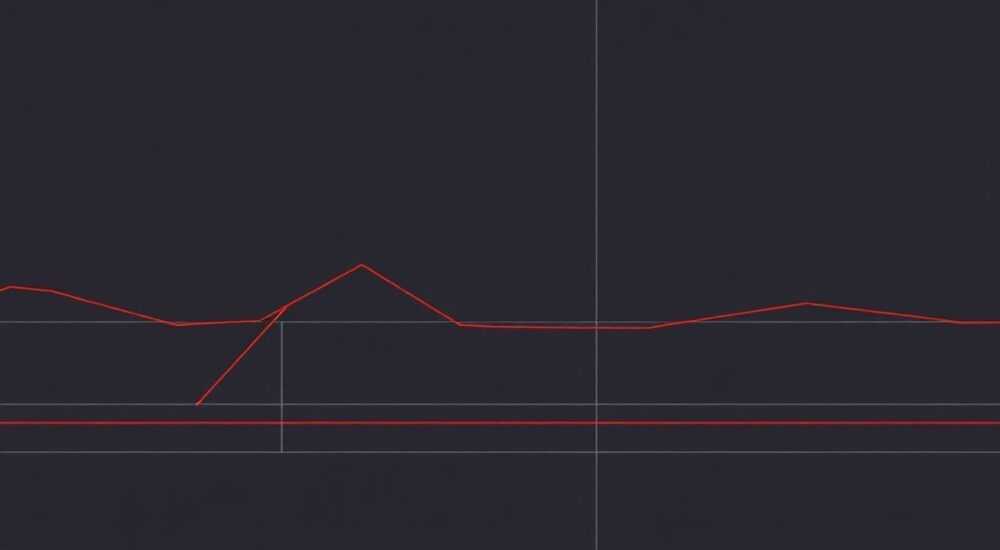

Как убрать вес линий в автокаде

В работе с AutoCAD пользователи часто сталкиваются с ситуацией, когда необходимо убрать или изменить вес линий в чертеже. Эта задача может показаться простой на первый взгляд, но на практике требует понимания различных подходов и инструментов программы. Особенно остро проблема встает при подготовке документации для печати или передачи коллегам, когда неправильно отображаемые линии могут существенно повлиять на восприятие проекта.

Почему важно правильно настраивать вес линий в AutoCAD

Корректное отображение веса линий играет ключевую роль в профессиональной работе с чертежами. Представьте себе архитектурный проект, где все линии имеют одинаковую толщину – это сделает документ практически нечитаемым. Специалисты знают: чем сложнее чертеж, тем важнее грамотная организация его визуального представления.

Существует несколько распространенных причин, почему вес линий может некорректно отображаться:

• Неправильные настройки Viewport
• Отключенный режим отображения веса
• Конфликтующие настройки слоев
• Проблемы с масштабированием

Читатель узнает не только как убрать вес линий в автокаде, но и получит комплексное понимание работы с этим инструментом. Мы разберем пошаговые инструкции, рассмотрим типичные ошибки и их решения.

Основные способы управления весом линий

Для эффективного контроля над толщиной линий в AutoCAD существует несколько проверенных методов. Рассмотрим каждый из них подробно:

Первый способ – использование панели свойств объектов. Выделите нужный элемент чертежа, откройте панель Properties (CTRL+1) и найдите параметр Lineweight. Здесь можно выбрать конкретное значение из выпадающего списка или установить «ByLayer» для автоматического определения веса по настройкам слоя.

Второй метод связан с глобальными настройками отображения:

• Введите команду LWDISPLAY в командной строке
• Установите значение 0 для отключения отображения веса линий
• Значение 1 включает показ веса

Таблица сравнения методов управления весом линий:

Работа со слоями и их настройками

Настройка веса линий через слои считается наиболее профессиональным подходом. Это позволяет создавать четкую структуру чертежа и легко управлять видимостью элементов. Для этого:

Откройте диспетчер слоев (LA), выберите нужный слой и найдите параметр Lineweight. Здесь можно задать конкретное значение или выбрать «Default». Важно помнить: если для объекта установлен вес «ByLayer», он будет следовать настройкам своего слоя.

Специалисты часто используют следующую иерархию весов:

• 0.05 мм – осевые линии
• 0.13 мм – размерные линии
• 0.18 мм – основные контуры
• 0.25 мм – выделенные элементы

Экспертное мнение: советы практикующего специалиста

Александр Петров, ведущий инженер-проектировщик с 15-летним опытом работы в AutoCAD, делится своими наблюдениями: «Многие начинающие пользователи совершают типичную ошибку – пытаются настроить вес линий вручную для каждого объекта. Это крайне неэффективно и приводит к путанице в проекте».

По словам эксперта, оптимальная стратегия включает:

«Создайте шаблон с заранее настроенными слоями и весами линий. Используйте систему условных обозначений, например, префиксы ‘AX_’ для осевых линий или ‘DIM_’ для размеров. Такой подход значительно упростит работу над крупными проектами.»

Александр также рекомендует регулярно проверять настройки Plot Style Table (CTB файлы), так как они могут переопределять веса линий при печати.

Часто задаваемые вопросы

Новые возможности в современных версиях AutoCAD

Последние версии программы предлагают улучшенные инструменты работы с весом линий. Например, функция Dynamic Lineweight Display позволяет настраивать порог отображения толщины линий в зависимости от масштаба просмотра. Это особенно полезно при работе с большими чертежами.

Добавлены новые предустановленные значения веса и улучшен интерфейс редактора CTB файлов. Теперь можно использовать более точные настройки для подготовки документации к печати, включая управление прозрачностью и текстурами.

Практические рекомендации по оптимизации работы

Для эффективной работы с весом линий в автокаде следует придерживаться нескольких важных принципов:

• Создавайте отдельные слои для разных типов линий
• Используйте стандартные значения веса
• Регулярно проверяйте настройки печати
• Создавайте библиотеку шаблонов

Особое внимание стоит уделить настройке Print Style Tables. Они позволяют точно контролировать, как будут выглядеть линии при выводе на печать, независимо от их экранного отображения.

Подводя итог, важно отметить: правильная настройка веса линий в AutoCAD – это не просто техническая задача, а основа качественной проектной документации. Понимание различных методов управления, от базовых до продвинутых, позволит вам создавать профессиональные чертежи, соответствующие всем стандартам.
