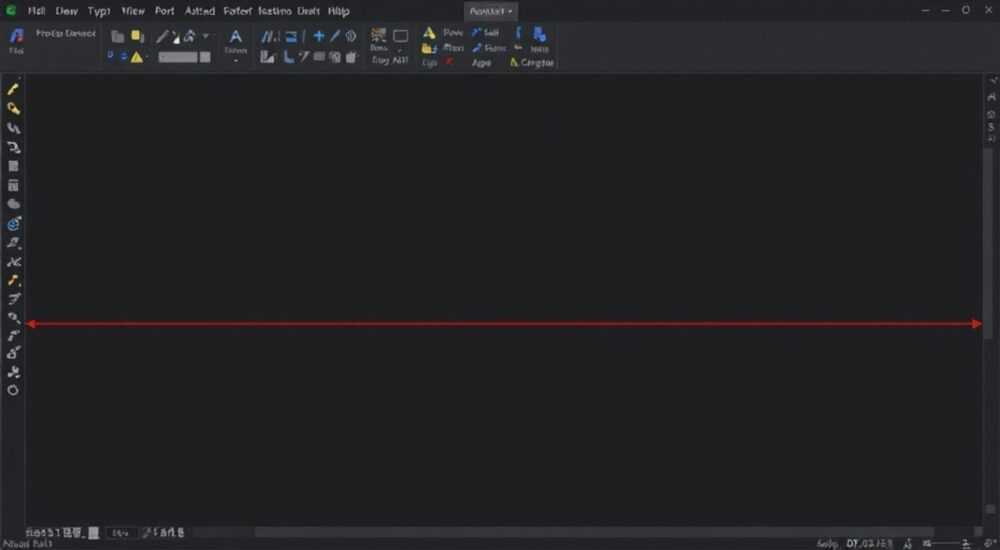

Как удлинить линию в автокаде

В AutoCAD удлинение линии — одна из базовых, но критически важных операций при создании и редактировании чертежей. Эта задача решается несколькими способами в зависимости от контекста: нужно ли продлить линию до пересечения с другой геометрией, на заданное расстояние или просто вытянуть её вручную. Основные инструменты — команды EXTEND, LENGTHEN и ручное редактирование с помощью узлов (grips). Главная рекомендация: используйте EXTEND, если линия должна достраиваться до границы другого объекта, и LENGTHEN, если требуется точное увеличение длины на определённую величину.

Создание точных и чётких чертежей в AutoCAD требует не только знания инструментов построения, но и глубокого понимания методов редактирования геометрии. Удлинение линий — частая операция при проектировании строительных планов, инженерных схем, деталировке узлов и согласовании контуров. Неправильное выполнение может привести к неточностям, браку в производстве или ошибкам при передаче данных в BIM-системы. В этой статье мы детально разберём все доступные способы удлинения линий, их особенности, типичные ошибки и практические рекомендации от экспертов.

Команда EXTEND — продление до границы

Команда EXTEND предназначена для продления объектов до границы другого объекта — например, линии, полилинии, окружности или края многоугольника. Это наиболее часто используемый метод, когда нужно, чтобы линия «дотянулась» до стены, оси или другого элемента чертежа.

Чтобы использовать команду:

1. Введите в командной строке EXTEND или нажмите соответствующую кнопку на панели «Modify».
2. Выберите объекты, которые будут служить границами обрезки (например, стену или осевую линию), затем нажмите Enter.
3. Щёлкните по тем линиям, которые нужно удлинить. Они автоматически продлятся до ближайшей границы.

AutoCAD анализирует пространственное расположение объектов и определяет направление продления. Важно, чтобы линия была ориентирована в сторону границы — иначе команда не сработает. Для повышения точности рекомендуется включать режим Object Snap (F3) и использовать привязки, такие как «конец», «пересечение» или «продолжение».

Настройки команды EXTEND

В диалоговом окне параметров (вызывается через командную строку) можно задать режим работы:

• Метод Без предварительного выбора — сначала указываются границы, затем — объекты для продления.
• Метод С предварительным выбором — сначала выбираются линии, потом границы.
• Режим «Угол» — позволяет задавать угол продолжения для наклонных линий.

Также доступен параметр Edge mode, который определяет, будет ли линия продлеваться до воображаемого продолжения границы («Extend») или только до реального пересечения («No extend»).

Команда LENGTHEN — контроль над длиной

Если вам нужно точно увеличить длину линии на определённое значение (например, на 50 мм), команда LENGTHEN — лучший выбор. Она даёт полный контроль над изменением длины без привязки к другим объектам.

Вызов команды:

1. Введите LENGTHEN в командной строке.
2. Выберите метод изменения длины: Delta (дельта), Percent (процент), Total (итоговая длина) или Dynamic (динамическое растяжение).
3. Укажите величину изменения.
4. Выберите линию, которую нужно удлинить.

Наиболее популярные режимы:

• Delta — добавляет или вычитает заданную длину. Положительное значение удлиняет, отрицательное — укорачивает.
• Total — устанавливает общую длину объекта. Удобно, когда вы знаете конечный размер.
• Dynamic — позволяет тянуть линию мышью с отображением текущей длины.

Пример использования LENGTHEN

Допустим, у вас есть отрезок длиной 200 мм, и его нужно сделать 250 мм. Выбираете режим Delta, вводите значение 50, затем кликаете по линии. Линия удлинится на 50 мм в направлении, противоположном точке выбора.

Редактирование с помощью маркеров (grips)

Grips — это маленькие синие квадраты, появляющиеся при выборе объекта. Они позволяют быстро перемещать, растягивать и поворачивать элементы без вызова команд. Этот метод идеален для быстрого удлинения линии в интерактивном режиме.

Процесс:

1. Щёлкните по линии один раз — появятся grips на конечных точках.
2. Подведите курсор к одному из маркеров, он станет красным.
3. Нажмите и тяните маркер в нужном направлении.
4. Введите числовое значение длины или щёлкните в нужной точке.

При активации grip вы можете ввести точное расстояние с клавиатуры. AutoCAD предложит несколько опций: Move, Rotate, Scale, Stretch. Для удлинения выбирайте Stretch.

Настройка grips

В параметрах AutoCAD (через OPTIONS → Selection) можно настроить:

• Цвет и размер маркеров;
• Количество выбранных объектов для активации grips;
• Автоматическое включение режима растяжения.

Также можно назначить горячие клавиши для быстрого переключения между режимами редактирования.

Типичные ошибки и как их избежать

Новички часто сталкиваются с проблемами при попытке удлинить линию. Ниже — самые распространённые ошибки и пути их решения.

• Линия не удлиняется командой EXTEND: скорее всего, граница не выбрана или объекты не пересекаются в пространстве. Проверьте слои, Z-координаты и наличие блокировок.
• LENGTHEN не работает с полилинией: убедитесь, что вы выбрали именно сегмент полилинии. Иногда нужно разорвать полилинию (команда BREAK) или использовать PEDIT.
• Grips не появляются: возможно, функция отключена. Введите OP → вкладка Selection → включите «Enable grips».

Проверка целостности чертежа

Перед редактированием рекомендуется:

• Запустить команду AUDIT для проверки ошибок.
• Использовать PURGE для удаления неиспользуемых слоёв и стилей.
• Проверить, включены ли привязки (OSNAP, ORTHO, POLAR).

Продвинутые приёмы и автоматизация

Профессионалы используют дополнительные методы для ускорения работы и повышения точности.

Использование параметрических ограничений

В современных версиях AutoCAD (2020+) можно применять параметрические зависимости. Например, вы можете задать геометрическое ограничение «коллинеарность» и размерное условие длины. При изменении одного параметра вся цепочка обновляется автоматически.

Скрипты и LISP-программы

Для массового удлинения линий можно использовать LISP-скрипты. Например, простая программа может удлинять все линии на слое «WALLS» на 100 мм.

Пример кода:

(defun c:ExtAll (/ ss i ent)
  (setq ss (ssget "X" (list (cons 0 "LINE") (cons 8 "WALLS"))))
  (if ss
    (repeat (setq i (sslength ss))
      (setq ent (ssname ss (setq i (1- i))))
      (command "_lengthen" "DE" "100" ent "")
    )
  )
  (princ)
)

Такие скрипты экономят часы рутинной работы.

Экспертное мнение

По его словам, сочетание EXTEND и LENGTHEN покрывает 95% задач по редактированию линий. Остальные случаи решаются через параметризацию или скрипты.

Он также отмечает: «Современные версии AutoCAD стали “умнее”. Теперь система сама предлагает действия при наведении на grips. Это снижает порог входа, но требует перестройки привычек. Не бойтесь экспериментировать с новыми интерфейсами.»

Вопросы и ответы

Заключение

Удлинение линий в AutoCAD — это не просто техническая операция, а ключевой элемент точного проектирования. Владение командами EXTEND, LENGTHEN и навыками работы с grips позволяет эффективно управлять геометрией чертежа, избегая ошибок и сокращая время на правки. Выбор метода зависит от задачи: привязка к границам, точное задание длины или интерактивное редактирование.

• Используйте EXTEND для продления линий до других объектов.
• Применяйте LENGTHEN при необходимости точного контроля над длиной.
• Работайте с grips для быстрых визуальных правок.
• Проверяйте слои, привязки и Z-координаты перед редактированием.
• Осваивайте автоматизацию через LISP и параметрические зависимости.
