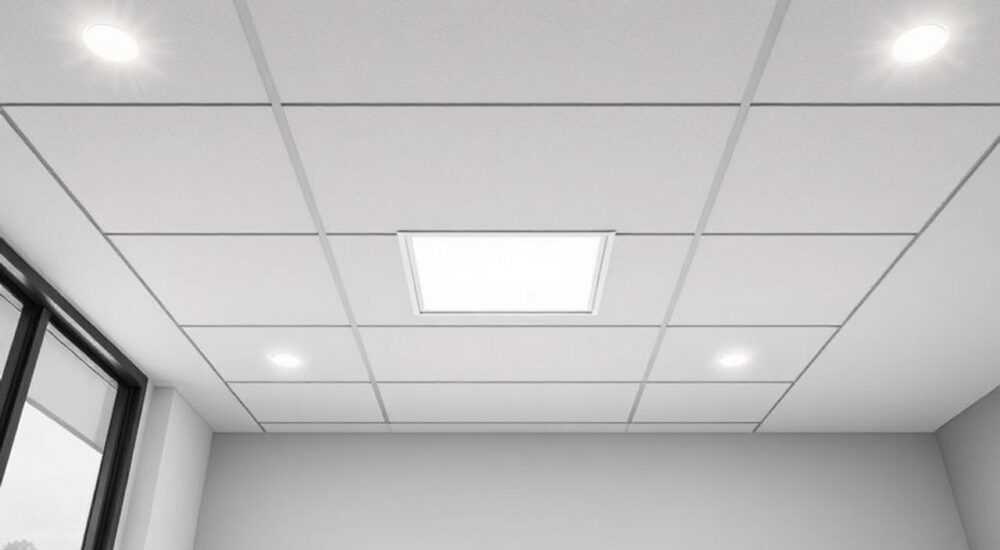

Как устанавливаются светильники в грильято

Светильники в грильято — это современное решение для организации равномерного и аккуратного освещения в офисных, коммерческих и общественных помещениях. Их установка требует точности, знания конструкции подвесного потолка и соблюдения электротехнических норм. Главная особенность монтажа — необходимость интеграции светильника в модульную систему потолочных панелей без нарушения целостности конструкции.

Грильято — это подвесная система потолка, состоящая из металлического каркаса с квадратными или прямоугольными ячейками, в которые устанавливаются декоративные или функциональные элементы, включая светильники. Такие системы широко применяются в бизнес-центрах, торговых залах, аэропортах и медицинских учреждениях благодаря своей прочности, долговечности и возможности скрытой прокладки коммуникаций. Светильники, встроенные в грильято, обеспечивают рассеянный, комфортный свет, исключают блики и гармонично вписываются в интерьер.

Особенность установки заключается в том, что стандартные способы монтажа, применяемые для подвесных потолков типа «Армстронг», здесь не подходят. Конструкция грильято жесткая, и плиты нельзя просто вынуть — требуется либо заранее предусмотреть место под светильник, либо использовать специальные съёмные или раздвижные секции. Неправильный монтаж может привести к перекосу каркаса, снижению несущей способности или короткому замыканию.

Устройство потолка грильято: ключевые компоненты

Потолочная система грильято состоит из нескольких основных элементов: несущих направляющих (основной каркас), поперечных профилей, соединителей и заполняющих плит. Каркас формируется из металлических профилей, образующих сетку с шагом 600×600 мм, 600×1200 мм или 1200×1200 мм. Ячейки могут быть квадратными, прямоугольными или даже треугольными — всё зависит от дизайна и производителя.

Основные профили крепятся к стенам и потолку с помощью подвесов, а между собой соединяются при помощи Т-образных или крестообразных креплений. Плиты, в свою очередь, укладываются сверху, создавая законченную поверхность. В роли плит могут выступать минеральные панели, стекло, перфорированный металл или пластик. Для освещения используются специальные световые модули, встраиваемые в ячейку вместо плиты.

Важно понимать, что грильято — это не просто эстетическое решение, а инженерная система, обеспечивающая доступ к инженерным коммуникациям: вентиляции, электропроводке, пожарным датчикам. Именно поэтому установка светильников должна быть продумана на этапе проектирования.

Конструктивные особенности светильников в грильято

Светильники для грильято отличаются от обычных встраиваемых моделей. Они имеют раму, точно соответствующую размеру ячейки, и крепятся непосредственно к несущему профилю. Корпус выполнен из алюминия или оцинкованной стали, что обеспечивает надёжность и теплоотвод. Чаще всего используются LED-панели мощностью от 36 до 72 Вт с цветовой температурой 4000 К (нейтральный белый свет).

Светильники бывают двух типов:

• С полной заменой плиты — вся ячейка занимается световым модулем;
• С частичной интеграцией — светильник устанавливается в подготовленное отверстие внутри плиты (менее распространено).

Типы светильников для грильято: как выбрать подходящий

Выбор светильника напрямую влияет на качество освещения, энергоэффективность и срок службы системы. На рынке представлены несколько видов решений, адаптированных под грильято:

1. Светодиодные панели (LED Panel) — самый популярный выбор. Отличаются высокой светоотдачей (до 120 лм/Вт), долгим сроком службы (50 000 часов) и минимальным нагревом.
2. Линейные LED-модули — используются при необходимости направленного света. Устанавливаются вдоль профиля, часто в паре с рассеивателями.
3. Интегрированные системы с датчиками — современные решения с встроенными датчиками движения, уровня освещённости и Wi-Fi-управлением.

При выборе важно учитывать:

• Размер ячейки (чаще 600×600 мм);
• Мощность и световой поток (рекомендуется 300–500 люмен на м²);
• Класс защиты (IP40 — минимальный для внутренних помещений);
• Способ крепления (защёлки, винты, зацепы).

Подготовка к монтажу: разметка и согласование проекта

Перед началом работ необходимо провести детальное проектирование. Ошибки на этом этапе приводят к перекосу светильников, недостаточному освещению или повреждению каркаса. Первым делом составляется план расстановки светильников с учётом расположения окон, рабочих зон и инженерных систем.

Разметка выполняется с помощью лазерного уровня и рулетки. Каждая точка монтажа фиксируется маркером на основном профиле. Важно убедиться, что выбранное место не пересекается с трубами, кабелями или датчиками пожарной сигнализации. Также следует проверить несущую способность профиля — особенно если используется тяжёлый светильник (более 3 кг).

Дополнительно нужно:

• Отключить электропитание в зоне монтажа;
• Подготовить кабельные каналы или гофру для подключения;
• Убедиться в наличии запаса кабеля для последующего обслуживания.

Что нужно для монтажа: инструменты и материалы

Для установки потребуются:

• Лазерный уровень;
• Шуруповёрт с насадками;
• Кусачки и stripper для зачистки проводов;
• Изолента или клеммы WAGO;
• Стремянка или подмости;
• Светильник, кабель, гофра, подвесы (при необходимости).

Работы должны выполняться двумя специалистами: один фиксирует светильник, второй подаёт кабель и контролирует безопасность.

Пошаговая инструкция по установке светильника

Монтаж светильника в грильято — процесс, требующий внимания к деталям. Ниже приведён алгоритм для стандартной LED-панели 600×600 мм.

1. Отключите питание в щитке и убедитесь, что напряжение отсутствует с помощью тестера.
2. Подготовьте место: если потолок уже смонтирован, демонтируйте одну плиту или используйте съёмную секцию.
3. Проложите кабель от ближайшей распределительной коробки к месту установки. Защитите его гофрой.
4. Закрепите светильник на несущем профиле с помощью заводских креплений. Обычно используются пружинные зацепы или винтовые соединения.
5. Подключите провода: фазу, ноль и заземление (если есть) к клеммной колодке светильника. Используйте WAGO-зажимы для надёжности.
6. Установите рассеиватель и зафиксируйте защитную раму.
7. Включите питание и протестируйте работу светильника.

Особенности монтажа в уже готовый потолок

Если грильято уже установлен, установка светильника сложнее. Необходимо:

• Найти съёмную секцию или аккуратно демонтировать одну ячейку;
• Проверить наличие свободного места для кабеля и блока питания;
• Убедиться, что нагрузка на профиль не превысит допустимую.

В таких случаях рекомендуется использовать легкие LED-панели с внешним блоком питания, который можно разместить вне ячейки.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки при установке светильников в грильято. Вот самые частые:

• Неправильная разметка — светильники оказываются не по центру ячеек или создают тени. Решение: всегда используйте лазерный уровень и сверяйтесь с проектом.
• Отсутствие запаса кабеля — при ремонте приходится вскрывать потолок. Рекомендуется оставлять минимум 30 см запаса.
• Игнорирование заземления — особенно важно для металлических корпусов. Это нарушение ПУЭ и риск поражения током.
• Перегрузка профиля — установка слишком тяжёлых светильников без дополнительных подвесов. Максимальная нагрузка на одну ячейку — 5 кг.
• Плохая изоляция соединений — может привести к КЗ. Используйте только сертифицированные клеммы.

Экспертное мнение: советы от проектировщика освещения

Интервью с Екатериной Волковой, ведущим светотехником компании «ЛюменПро»

По её словам, современные тренды — это интеграция освещения в BIM-модели зданий, использование диммируемых светильников и автоматизация через системы управления. «Умные светильники в грильято могут снижать энергопотребление на 40% за счёт адаптации под присутствие людей и естественный свет», — добавляет она.

Она также предостерегает от использования дешёвых аналогов: «Дешёвые панели часто имеют плохой теплоотвод, что приводит к перегреву и выходу из строя. Лучше переплатить на 15%, чем менять всё через год.»

Вопросы и ответы

Заключение

Установка светильников в грильято — это комплексный процесс, сочетающий инженерные, электротехнические и дизайнерские задачи. Успешный монтаж невозможен без точного расчёта, качественных материалов и соблюдения норм безопасности. Современные LED-решения делают такие системы энергоэффективными и долговечными, но только при правильной реализации.

• Грильято требует точной интеграции светильника в несущий каркас.
• Используйте только совместимые LED-панели с правильным креплением.
• Всегда отключайте питание перед монтажом.
• Планируйте установку на этапе проектирования потолка.
• Регулярно проверяйте надёжность креплений и состояние проводки.
