Как установить датчик теплого пола под плитку фото

Установка датчика теплого пола под плитку — важный этап монтажа системы обогрева, от которого напрямую зависит эффективность, безопасность и долговечность всей конструкции. Неправильное размещение или подключение устройства может привести к перегреву покрытия, выходу из строя термостата или даже повреждению плитки. Главное правило: датчик температуры должен быть установлен в гофрированной трубке строго между нагревательными элементами, на равном удалении от них и не ближе 50 мм к стене.

Теплые полы становятся неотъемлемой частью современного комфортного жилья, особенно в ванных комнатах, кухнях и прихожих. Однако многие владельцы квартир и домов сталкиваются с вопросом: как правильно установить датчик температуры для электрического теплого пола под плитку? Ответ кроется в деталях — от выбора типа датчика до его расположения и подключения. В этой статье мы подробно разберем все этапы монтажа, типичные ошибки, требования безопасности и актуальные технологии, которые помогут вам выполнить работу без привлечения специалистов.

Типы датчиков для теплого пола

Датчики температуры для систем обогрева пола делятся на два основных типа: резистивные (терморезисторы) и термопары. Наиболее распространены резистивные датчики NTC (Negative Temperature Coefficient), сопротивление которых уменьшается при повышении температуры. Они совместимы с большинством термостатов и отличаются высокой точностью измерений.
Выбирая датчик, обращайте внимание на его конструкцию. Он должен быть герметичным, защищённым от влаги и механических повреждений. Современные модели часто поставляются в комплекте с гофрированной трубкой — это критически важно для последующего обслуживания. Если датчик выйдет из строя, его можно будет извлечь и заменить, не разрушая плиточное покрытие.
Термостаты могут работать с одним или несколькими датчиками. Например, в больших помещениях иногда используют комбинированный режим: один датчик измеряет температуру пола, второй — воздуха в помещении. Это позволяет более точно регулировать микроклимат и экономить электроэнергию.

Где купить и как проверить совместимость

Приобретать датчик лучше в комплекте с термостатом — тогда гарантируется полная совместимость. Если вы покупаете отдельно, сверьтесь с техническими характеристиками: диапазон сопротивления (обычно 10–20 кОм при 25 °C), рабочая температура (до +80 °C) и тип подключения.

• Комплектные решения от брендов Devi, Warmstad, Energy, Теплолюкс — самые надёжные варианты.
• Бюджетные аналоги доступны, но требуют тщательной проверки паспорта изделия.
• Проверьте полярность: хотя большинство датчиков не имеют её, некоторые термостаты чувствительны к подключению.

Подготовка к монтажу: что нужно знать

Перед началом работ необходимо подготовить всё необходимое: датчик, гофрированную трубку, термостат, мультиметр, кабельные каналы и инструменты. Монтаж проводится на этапе «нулевого цикла» ремонта — после укладки теплоизоляции, но до заливки стяжки и укладки плитки.
Главное требование — датчик должен находиться в защитной гофре. Это гибкая ПВХ-трубка диаметром 16–20 мм, которая предотвращает попадание раствора внутрь и позволяет при необходимости извлечь датчик. Один конец гофры закрывается заглушкой или изолентой, чтобы цемент не проник внутрь.
Термостат устанавливается на стене, обычно на высоте 30–90 см от пола. От него штробится канал к месту укладки пола, где будет проходить кабель датчика. Расстояние от стены до первого витка нагревательного кабеля — не менее 50 см, чтобы избежать ложных показаний.

Инструменты и материалы

• Мультиметр — для проверки сопротивления датчика перед и после монтажа.
• Штроборез или болгарка — для прокладки канала в стене.
• Уровень и рулетка — для точного позиционирования.
• Гофрированная трубка с заглушкой.
• Изолента, кабельные стяжки, алебастр (для фиксации).

Пошаговая инструкция по установке датчика

Процесс установки датчика требует внимания к деталям. Ниже — пошаговый алгоритм, который подходит для всех типов электрических теплых полов: кабельных, матовых и ИК-пленочных (при наличии соответствующего термостата).

1. Проложите штробу от термостата к полу. Глубина — 15–20 мм, ширина — под диаметр гофры. Штроба должна опускаться вертикально вниз до уровня будущей стяжки.
2. Закрепите гофру. Опустите один конец в штробу, второй — в зону укладки кабеля. Заглушите нижний конец.
3. Уложите гофру между витками кабеля. Расположите её параллельно нагревательным элементам, на равном расстоянии от двух соседних витков.
4. Зафиксируйте гофру. Используйте алебастр или крепёжные хомуты, чтобы она не смещалась при заливке стяжки.
5. Протяните датчик через гофру. Смажьте датчик мылом или силиконом для облегчения протяжки. Убедитесь, что он дошёл до конца.
6. Подключите датчик к термостату. Зачистите провода, подключите согласно схеме (обычно клеммы S1/S2). Проверьте сопротивление мультиметром.
7. Проверьте работоспособность. Включите термостат, убедитесь, что он «видит» датчик и корректно показывает температуру.

Раскладка кабеля и правильное положение датчика

Расположение датчика напрямую влияет на точность измерений. Он должен находиться в зоне, свободной от мебели и бытовой техники, где теплоотдача будет наиболее репрезентативной. Оптимальное место — по центру помещения или в его геометрическом центре, если площадь позволяет.

Если кабель уложен змейкой, датчик размещают между двумя параллельными витками. При спиральной укладке — в центральной части. Важно, чтобы он не касался самого кабеля — это вызовет ложные показания и преждевременное отключение системы.

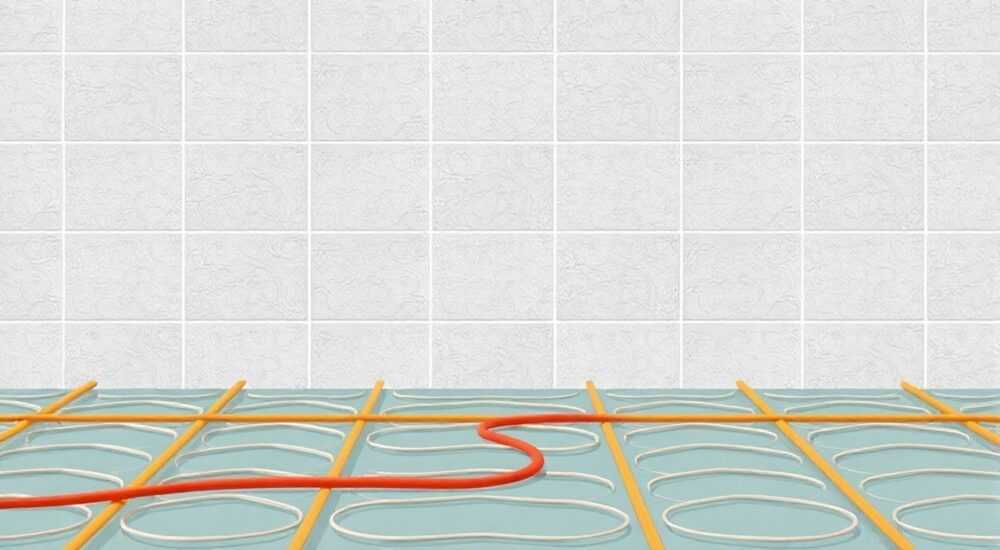

Фото: как должно выглядеть правильное расположение

На качественных фото установки датчика видно:

• гофру, уложенную ровно между двумя витками кабеля;
• отсутствие перегибов и заломов;
• заглушённый нижний конец;
• провода, аккуратно выведенные к термостату.

Такие изображения часто публикуют производители в инструкциях. Сохраните одно из них на телефон — оно послужит ориентиром при работе.

Частые ошибки при установке и как их избежать

Даже опытные мастера допускают ошибки, которые впоследствии приводят к сбоям в работе теплого пола. Вот самые распространённые:

• Установка датчика без гофры. Раствор затекает в проводку, датчик невозможно заменить. Решение — всегда использовать защитную трубку.
• Размещение рядом со стеной или под мебелью. Температура в этих зонах ниже, термостат «думает», что пол холодный, и держит нагрев на максимуме. Итог — перегрев и перерасход энергии.
• Повреждение провода при заливке стяжки. Избегайте этого, фиксируя гофру и не наступая на неё во время работ.
• Неправильное подключение к термостату. Перепутаны клеммы, нет контакта. Проверяйте схему и измеряйте сопротивление.
• Отсутствие тестового включения. Не проверив систему до заливки стяжки, вы рискуете обнаружить проблему слишком поздно.

Экспертное мнение

Правильная установка датчика — залог стабильной и экономичной работы системы. Современные термостаты с функцией самодиагностики способны определять обрыв или короткое замыкание, но только при условии, что изначально всё сделано по нормам.
Особое внимание уделяйте качеству материалов. Дешёвые датчики часто имеют нестабильное сопротивление, что приводит к скачкам температуры. Лучше потратить немного больше на надёжный комплект, чем менять всё через год.
Также рекомендуется использовать термостаты с Wi-Fi. Они позволяют управлять обогревом удалённо, программировать графики и получать уведомления о неисправностях. Такие решения особенно актуальны в квартирах, где пол используется эпизодически.

Вопросы и ответы

Заключение

Установка датчика теплого пола под плитку — ответственный этап, требующий точности, понимания принципов работы системы и соблюдения технологических норм. Ошибка на этом этапе может стоить дороже, чем весь остальной монтаж. Ключевые моменты: использование гофрированной трубки, правильное расположение между витками кабеля, проверка сопротивления и тестовый запуск до заливки стяжки.

• Всегда устанавливайте датчик в гофрированной трубке.
• Размещайте его между двумя витками кабеля, на расстоянии 50–100 мм от каждого.
• Проверяйте сопротивление мультиметром до и после монтажа.
• Не начинайте заливку стяжки без тестового включения системы.
• Оставляйте запас провода в монтажной коробке термостата.
