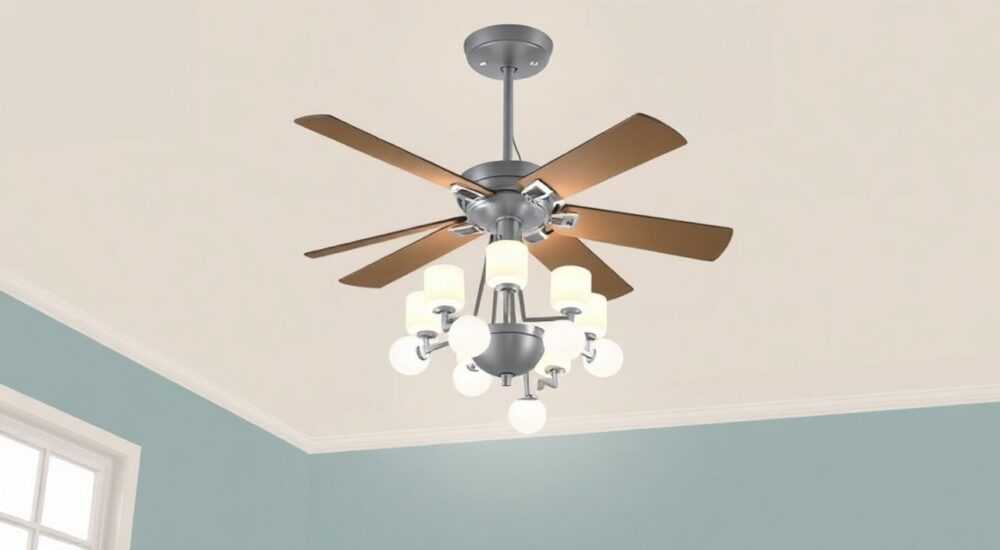

Как установить диммер на люстру с вентилятором

Установка диммера на люстру с вентилятором — задача, требующая внимания к совместимости оборудования и правильной электрической разводке. В отличие от обычного светильника, комбинированное устройство объединяет освещение и движущуюся механику, что усложняет регулировку яркости. Ключевое правило: использовать только диммеры, совместимые с вентиляторами, и учитывать тип ламп и мотора.

Многие современные потолочные светильники сочетают функции освещения и циркуляции воздуха, особенно популярны в гостиных, спальнях и на верандах. Такие люстры экономят пространство и добавляют комфорт, но при этом создают сложности при модернизации. Одна из самых востребованных доработок — установка диммера, позволяющего настраивать уровень света под настроение или время суток. Однако не все понимают, что стандартные диммеры, предназначенные лишь для ламп, могут повредить вентилятор или вызвать мерцание, шум и перегрев.
Сложность заключается в том, что вентилятор и свет работают по разным принципам. Мотор требует стабильного напряжения и определённого типа управления, в то время как лампы (особенно LED) чувствительны к форме сигнала. Если проигнорировать эти особенности, можно столкнуться с отказом оборудования, повышенным энергопотреблением или даже риском возгорания. Поэтому перед началом работ необходимо чётко понимать конструкцию вашей люстры, тип нагрузки и подходящие решения.

Совместимость оборудования

Перед тем как покупать диммер, необходимо проверить три ключевых компонента: тип ламп в люстре, характеристики мотора вентилятора и совместимость самого регулятора. Современные люстры с вентиляторами чаще всего используют светодиодные лампы, которые чувствительны к типу диммирования. Не все LED-лампы поддерживают диммирование, а те, что поддерживают, могут реагировать только на определённый тип сигнала — фазовый (резистивный), обратный фазовый (электронный) или PWM.
Мотор вентилятора также бывает разных типов: универсальный (щёточный), асинхронный или бесщёточный. Универсальные моторы встречаются в старых моделях и могут регулироваться с помощью переменного резистора, но это неэффективно и приводит к перегреву. Современные модели чаще используют электронную регулировку скорости, которая требует специального контроллера — не путать с диммером для света.

Если вы хотите регулировать и свет, и вентилятор, есть два основных варианта:

• Использовать два отдельных устройства: диммер для света и контроллер скорости для вентилятора.
• Выбрать комбинированный двухканальный диммер-регулятор, специально разработанный для люстр с вентиляторами.

Такие устройства, например, модели от Lutron, Leviton или Hunter, позволяют независимо управлять двумя нагрузками через один корпус. Они часто оснащены двумя ручками или сенсорными зонами, а также могут поддерживать беспроводное управление через смартфон или пульт.

Подготовка к установке

Перед началом монтажа важно обесточить участок. Отключите автомат на щитке, отвечающий за комнату, где будет проводиться работа. Используйте индикаторную отвёртку или мультиметр, чтобы убедиться, что напряжение отсутствует. Это базовое правило электробезопасности, которое нельзя игнорировать.
Далее снимите существующий выключатель. Открутите лицевую панель и ослабьте крепления. Аккуратно вытащите механизм из подрозетника и осмотрите провода. Обычно вы увидите:

• Фазный провод (L) — подаётся от щитка, обычно коричневый или красный.
• Нулевой провод (N) — синий, часто скручен и изолирован в подрозетнике.
• Заземление (PE) — жёлто-зелёный, если есть.
• Выход на люстру — может быть один (если свет и вентилятор включаются вместе) или два (если управляются раздельно).

Если люстра управляется одним выключателем, значит, свет и вентилятор работают параллельно. Для установки диммера потребуется либо разделить цепи, либо использовать одно устройство на всю нагрузку — но только если это разрешено технически.

Подготовьте инструменты:

1. Отвёртки (крестовая и плоская).
2. Индикатор напряжения.
3. Кусачки и stripper для зачистки проводов.
4. Клеммы WAGO или колпачки СИЗ для соединений.
5. Уровень — для ровной установки корпуса.

Проверьте маркировку на выбранном диммере. На большинстве устройств указаны контакты: LINE (вход фазы), LOAD (выход на нагрузку), NEUTRAL (нуль, если требуется). Убедитесь, что ваша проводка позволяет подключить все необходимые жилы.

Пошаговая инструкция по установке

Шаг 1: Отключение питания и демонтаж старого выключателя

Отключите автомат на распределительном щите. Проверьте наличие напряжения индикаторной отвёрткой. Снимите клавиши и рамку выключателя. Отверните крепёжные винты и аккуратно извлеките механизм. Зафиксируйте провода, чтобы они не ушли в стену.

Шаг 2: Проверка и разводка проводов

Определите, какие провода идут на свет, а какие — на вентилятор. Если используется один выключатель, возможно, обе нагрузки подключены к одному выходу. В таком случае нужно:

• Разделить провода в потолочной коробке (если доступна), выведя отдельные линии на свет и вентилятор.
• Или использовать единый диммер, рассчитанный на суммарную нагрузку.

Если вы не уверены в разводке — лучше вызвать электрика. Ошибки здесь могут привести к короткому замыканию.

Шаг 3: Подключение диммера

Если вы используете двухканальный диммер:

1. Подключите фазу (LINE) к входному контакту.
2. Присоедините выход на свет (LOAD LIGHT) к проводу, идущему на лампы.
3. Подключите выход на вентилятор (LOAD FAN) к соответствующему проводу.
4. Если требуется — подключите нулевой провод (NEUTRAL) и заземление.

Для отдельных устройств:

• Установите диммер для света на линию освещения.
• На линию вентилятора — контроллер скорости, совместимый с типом мотора.

Шаг 4: Фиксация и тестирование

Аккуратно уложите провода в подрозетник, не допуская перегибов. Закрепите механизм, выровняйте по уровню. Установите рамку и клавиши. Включите автомат на щитке.
Проверьте работу:

• Плавно увеличьте яркость — свет должен загораться без мерцания.
• Запустите вентилятор — он должен вращаться плавно, без щелчков или гула.
• Прослушайте работу в течение 5–10 минут — перегрев или странный шум — признак несовместимости.

Распространённые ошибки и как их избежать

Ошибка 1: Использование несовместимого диммера

Многие покупают обычный диммер для ламп, не проверяя, подходит ли он для LED или может ли работать с индуктивной нагрузкой (мотор). Результат — мерцание, шум, перегрев.
Решение: всегда читайте паспорт диммера. Ищите фразы: «поддержка LED», «совместим с двигателями», «индуктивная нагрузка». Лучше переплатить за качественное устройство, чем менять его через месяц.

Ошибка 2: Превышение мощности

Суммарная мощность ламп и вентилятора должна быть ниже, чем указано в техпаспорте диммера. Например, если диммер рассчитан на 600 Вт, а нагрузка — 650 Вт, это создаёт перегрузку.

Ошибка 3: Отсутствие нулевого провода

Некоторые «умные» диммеры требуют подключения к нулю для питания внутренней электроники. Если его нет в подрозетнике, устройство не будет работать.
Решение: либо проложите нулевой провод (через штробу или кабель-канал), либо выберите модель, не требующую нуля (например, на батарейках или с паразитным питанием).

Ошибка 4: Игнорирование заземления

Если в люстре есть металлические части, а заземление не подключено, это создаёт риск поражения током при пробое изоляции.
Обязательно подключайте жёлто-зелёный провод к корпусу люстры и к клемме PE на диммере (если предусмотрено).

Экспертное мнение

Интервью с Сергеем Волковым, инженером-электриком, 15 лет в сфере Smart Home

— Сергей, какие тенденции сейчас в управлении люстрами с вентиляторами?
«Рынок активно переходит к интегрированным решениям. Вместо отдельных диммеров и контроллеров люди всё чаще выбирают умные системы — например, на базе Zigbee или Wi-Fi. Устройства от Sonoff, Shelly или Aqara позволяют управлять светом и вентилятором независимо, через приложение, голосовые команды или сценарии.»
— Какие советы вы дадите домашнему мастеру?
«Во-первых, не экономьте на совместимости. Во-вторых, если делаете скрытую проводку — сразу закладывайте отдельные линии на свет и вентилятор. В-третьих, используйте клеммы WAGO — они надёжнее скруток. И никогда не работайте под напряжением.»

Вопросы и ответы

Заключение

Установка диммера на люстру с вентилятором возможна и безопасна, если соблюдены правила совместимости, электробезопасности и правильно выбрано оборудование. Главное — не путать управление светом и вращением: это две разные системы, требующие своих решений. Использование двухканальных или умных контроллеров позволяет достичь максимального комфорта без риска повреждения техники.

• Используйте только совместимые диммеры и контроллеры скорости.
• Разделяйте цепи света и вентилятора при возможности.
• Проверяйте мощность и тип нагрузки перед покупкой.
• Обязательно отключайте питание перед монтажом.
• Рассмотрите умные решения для удобного управления.
