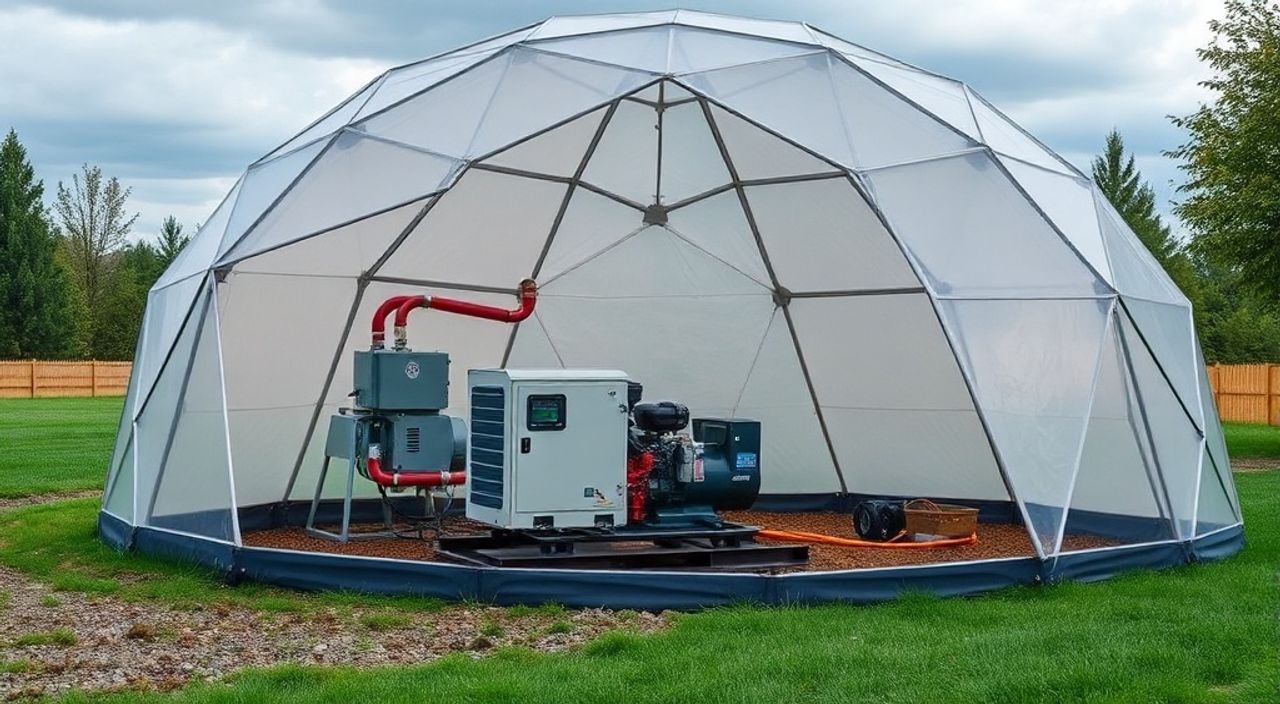

Как установить дизель-генератор в geo-dome — 10 советов

Геодезические купола — это не просто архитектурные экстравагантности. Это прочные, энергоэффективные и устойчивые конструкции, которые всё чаще выбирают для экологичного жилья, научных станций и автономных поселений. Однако, когда речь заходит о внутренней энергетике, многие сталкиваются с одной ключевой проблемой: как безопасно и эффективно разместить дизель-генератор в пространстве с криволинейными стенами, ограниченной высотой и особыми требованиями к тепло- и шумоизоляции. В отличие от стандартных домов, где генератор можно поставить в подвал или отдельную пристройку, в геодоме каждый сантиметр пространства продуман до мелочей. Ошибка в установке может привести к перегреву, конденсату, повреждению оболочки или даже пожару. В этой статье мы подробно разберём 10 критически важных советов, которые помогут вам не просто установить дизель-генератор в геодом, а сделать это так, чтобы он работал безотказно годами.

Выбор оптимального места для установки

Первое и самое важное решение — где именно разместить генератор. Несмотря на то, что геодом имеет симметричную форму, не все зоны одинаково пригодны. Избегайте центральной зоны под куполом — там концентрируется тепло, и вентиляция менее эффективна. Также не размещайте агрегат рядом с местами постоянного пребывания людей: спальней, гостиной или кухней. Лучший вариант — периферийная зона, ближе к основанию купола, где стены более вертикальны, а пространство позволяет создать изолированный отсек.

Идеально — выделить нишу или модульную камеру в нижнем поясе купола, где можно установить генератор на прочную бетонную плиту, отдельно от основной конструкции. Такой подход снижает передачу вибраций и упрощает доступ к техническим узлам. Если купол имеет подземный уровень — это золотая возможность: там естественная термическая стабильность, и выхлоп можно выводить через вертикальный стояк в землю, минуя оболочку.

Проектирование системы вентиляции и отвода тепла

Дизель-генератор выделяет до 80% энергии в виде тепла. В закрытом пространстве геодома это может привести к перегреву не только агрегата, но и всей конструкции. Система вентиляции должна быть не просто мощной — она должна быть расчётной. Рекомендуемая кратность воздухообмена — не менее 15–20 раз в час при полной нагрузке.

Используйте два независимых канала: один — для притока холодного воздуха с улицы (через фильтр), второй — для отвода горячего воздуха и выхлопных газов. Важно, чтобы приток был расположен ниже, а отвод — выше, чтобы создать естественную конвекцию. Не полагайтесь на естественную вентиляцию: даже при идеальном расположении окон в геодоме её недостаточно для охлаждения генератора.

Для точного расчёта используйте формулу: Q = P × 3.412, где Q — тепловая мощность в БТЕ/ч, P — мощность генератора в кВт. Например, 10 кВт генератор выделяет 34 120 БТЕ/ч. Это требует притока не менее 120 м³/ч холодного воздуха.

Виброизоляция: защита структуры купола

Дизельный двигатель — источник низкочастотных вибраций. В геодоме, где нагрузка распределяется по сотням соединений треугольных панелей, даже небольшие колебания могут вызвать усталостное разрушение креплений, трещины в утеплителе или деформацию оболочки. Стандартные резиновые прокладки здесь не сработают.

Используйте многослойную виброизоляцию: стальная платформа с толщиной 10 мм, на которую монтируется резинометаллический амортизатор (например, Vibraplan или аналоги), а затем — гасящий слой из вибропоглощающего материала (например, TECNOFON или звукоизолирующий поролон с плотностью 50 кг/м³). Обязательно изолируйте трубы и кабели — они становятся мостиками вибрации.

Тест на эффективность: после запуска генератора приложите ладонь к стене купола на расстоянии 1,5 м от агрегата. Если вы ощущаете даже слабую вибрацию — система неадекватна. Решение: добавьте второй уровень амортизации или увеличьте массу основания.

Организация топливной системы и хранения

Хранение дизельного топлива в геодоме — это вопрос безопасности и долговечности. Никогда не размещайте топливный бак внутри жилой зоны. Лучше всего — в отдельном, вентилируемом боксе у основания купола, с дренажной системой и двойной герметизацией.

Используйте стальные баки ёмкостью не менее 200 литров — этого хватит на 3–5 дней работы при средней нагрузке. Обязательно установите топливный фильтр с водосепаратором и датчик уровня. Убедитесь, что трубы проложены с уклоном 2–3% к генератору, чтобы предотвратить образование воздушных пробок.

В холодных регионах добавьте подогрев топлива — дизель застывает при -10°C. Применяйте термокабель с термостатом, встроенный в трубопровод. Не забудьте про антигелевые присадки — они снижают температуру помутнения на 10–15°C.

Подавление шума: методы и материалы

Дизель-генераторы шумят от 70 до 95 дБ — это уровень громкой музыки или пылесоса. В тихом геодоме это неприемлемо. Шум не только раздражает — он передаётся через конструкцию и усиливается резонансом.

Создайте звуковую камеру: обшейте генератор с трёх сторон звукоизолирующим панелями на основе минеральной ваты (плотность 80 кг/м³) и листами гипсоволокна толщиной 12,5 мм. Используйте герметичные двери с уплотнителями. Для отвода воздуха установите глушители на входе и выходе — они снижают шум на 15–20 дБ.

Дополнительно: подключите генератор через звукопоглощающий кожух с вентиляцией, как в промышленных моделях. Некоторые производители, например, Perkins или Cummins, предлагают специальные «тихие» версии с интегрированной звукоизоляцией — они стоят дороже, но экономят на шумоподавлении в 3–4 раза.

Доступ для обслуживания и ремонта

Вы не можете оставить генератор в «запечатанном» состоянии. Каждые 250–500 часов работы требуется замена масла, фильтров, проверка охлаждения. Поэтому пространство вокруг агрегата должно быть свободным.

Минимальные зазоры: по бокам — не менее 80 см, спереди — 120 см, сверху — 100 см. Это позволяет открыть крышку двигателя, заменить аккумулятор и провести диагностику. Если пространство ограничено — используйте выдвижные платформы или рельсовые направляющие, чтобы агрегат можно было «выкатить» для обслуживания.

Установите систему освещения с датчиком движения — это упростит работу в темноте. Не забудьте про удобный доступ к панели управления: она должна быть видна без необходимости перелезать через препятствия.

Контроль выхлопных газов и вентиляция

Выхлопные газы содержат угарный газ, оксиды азота и сажу — всё это опасно в замкнутом пространстве. Даже малейшая утечка может стать катастрофой.

Обязательно используйте стальную выхлопную трубу с двойными стенками, изолированную термостойким материалом (например, Rockwool). Выводите её строго вертикально, выше уровня купола — минимум на 1,5 м. Установите датчик CO и детектор угарного газа с аварийным отключением. Тестируйте систему ежемесячно.

Интеграция в электрическую сеть купола

Генератор должен работать не как автономный агрегат, а как часть гибридной энергосистемы. Подключайте его через автоматический переключатель (АВР), который переключает питание с солнечных панелей или ветрогенератора на дизель при падении напряжения ниже 200 В.

Используйте инвертор-зарядное устройство с возможностью синхронизации частоты. Это предотвратит скачки напряжения, которые могут повредить электронику. Убедитесь, что сечение кабелей соответствует мощности: для 10 кВт — медный кабель 16 мм², для 15 кВт — 25 мм². Не экономьте на проводах — перегрев — главная причина пожаров в автономных системах.

Подключите систему мониторинга: удалённый контроль через Wi-Fi или GSM-модуль позволит отслеживать нагрузку, температуру и уровень топлива с телефона.

Соблюдение норм пожарной и электробезопасности

Геодома часто не попадают под стандартные строительные нормы, но это не освобождает от ответственности. В России и СНГ действуют СНиП 2.04.08 и ПУЭ для автономных источников питания. Установите огнетушитель класса ABC (не менее 5 кг) в пределах 1,5 м от генератора. Используйте автоматические системы пожаротушения — например, порошковые с датчиками температуры.

Электрощит должен быть заземлён отдельно от основного контура дома. Все соединения — в металлических коробках. Никаких открытых кабелей. Установите УЗО с порогом срабатывания 30 мА. Проверяйте все соединения раз в 6 месяцев.

Адаптация к климатическим условиям и сезонным перепадам

Геодомы строят в Арктике и на Кавказе. В одном случае — минус 40°C, в другом — +40°C с высокой влажностью. Генератор должен работать в обоих.

В холодных регионах: установите подогрев блока цилиндров и аккумулятора. Используйте зимнее дизельное топливо (с содержанием парафинов до 0,5%). Обеспечьте тепловую изоляцию топливопровода. В жарких — добавьте радиаторы с принудительным охлаждением, увеличьте площадь вентиляции на 30% и используйте антикоррозийные покрытия на корпусе.

Влажность — враг электроники. Установите осушитель воздуха в техническом отсеке или используйте герметичные электронные блоки с IP65-защитой. Проверяйте конденсат в топливном баке — он появляется при перепадах температур.

Заключение

Установка дизель-генератора в геодом — это не задача «вставить и включить». Это комплексная инженерная операция, требующая учёта аэродинамики, термодинамики, виброакустики и пожарной безопасности. Каждый из 10 советов, описанных выше, — не рекомендация, а обязательное условие надёжной работы. Игнорирование хотя бы одного из них может привести к дорогостоящему ремонту, потере оборудования или, что хуже, к угрозе жизни.

• Размещайте генератор в периферийной зоне, подальше от жилых помещений.
• Обязательно проектируйте двухканальную вентиляцию с расчётом тепловыделения.
• Используйте многослойную виброизоляцию — стандартные прокладки не подходят.
• Топливная система должна быть герметичной, с фильтрами и подогревом в холодных климатах.
• Шум подавляйте не только изоляцией, но и правильной аэродинамикой выхлопа.
