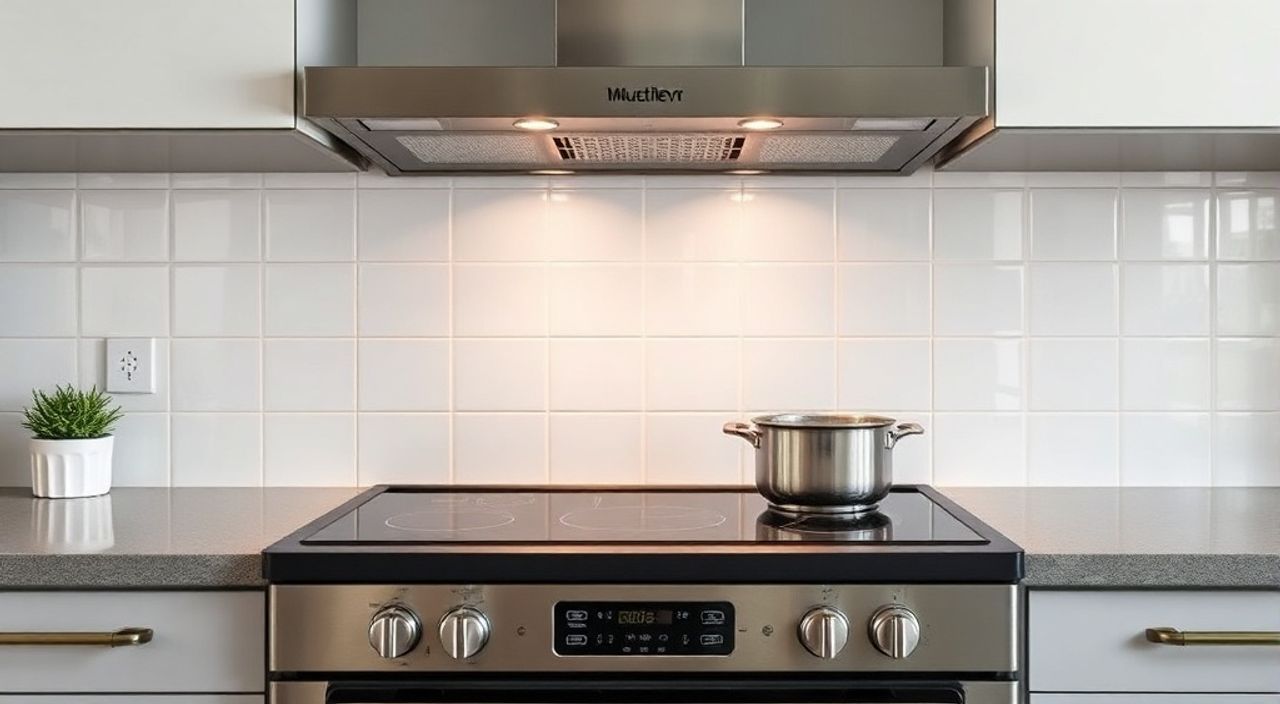

Как установить индукционную варочную панель над духовым шкафом

Установка индукционной варочной панели над духовым шкафом — это современное решение для компактных и стильных кухонь. Оно позволяет эффективно использовать пространство, обеспечивая при этом высокую производительность и безопасность. Главное — соблюдать технические требования, нормы безопасности и правильно спланировать монтаж.

Совместимость индукционной панели и духового шкафа

Индукционные варочные панели греют только дно посуды за счёт магнитного поля, поэтому сама поверхность нагревается минимально. Это делает их идеальными для установки над духовым шкафом, особенно по сравнению с газовыми или ТЭНовыми моделями. Однако не все духовые шкафы рассчитаны на такую эксплуатацию.
Производители бытовой техники указывают в инструкциях, можно ли устанавливать варочную панель сверху. Некоторые модели духовок имеют усиленную верхнюю панель и термостойкий корпус, другие — нет. Важно проверить маркировку: на задней стенке духового шкафа должна быть пометка «Подходит для установки под варочную панель» или аналогичная.
Кроме того, конструкция нижнего модуля должна предусматривать наличие теплоотражающего экрана или специальной перегородки. Без этого тепло от панели может деформировать корпус духового шкафа или повредить электронику. Современные встраиваемые системы часто продаются комплектами — в этом случае совместимость гарантирована.

• Проверяйте технический паспорт обоих приборов перед покупкой.
• Отдавайте предпочтение брендам, предлагающим готовые решения (например, Bosch, Siemens, Electrolux).
• Если духовой шкаф уже установлен, уточните у производителя, допустима ли установка панели сверху.

Требования к монтажу: зазоры, вентиляция, нагрузка

Правильная установка — залог долгой и безопасной эксплуатации. Существуют строгие нормы, регулирующие расстояния между приборами, а также требования к электросети и вентиляции.
Минимальный зазор между варочной панелью и верхней частью духового шкафа должен составлять 5–6 см. Это необходимо для отвода тепла и предотвращения перегрева. Если производитель указывает большее значение — следует придерживаться его рекомендаций.
Вентиляционные отверстия в боковых и задних стенках духового шкафа должны оставаться открытыми. Закрытие этих проёмов нарушает циркуляцию воздуха, что приводит к перегреву и выходу из строя ТЭНов, вентилятора или электроники. Не устанавливайте панель вплотную к стенам или фасадам.

Электрическая нагрузка

Индукционная панель — энергоёмкий прибор. Мощность одной конфорки может достигать 2–3 кВт, а общая — до 7–8 кВт. При одновременной работе нескольких зон это создаёт значительную нагрузку.
Для подключения требуется отдельная линия питания:

• Сечение кабеля — минимум 4 мм² (лучше 6 мм²);
• Автоматический выключатель — 32–40 А;
• Обязательно УЗО (устройство защитного отключения) или дифавтомат.

Подготовка к установке: выбор места и разметка

Перед началом работ важно точно определить положение варочной панели и духового шкафа. Оптимальная высота установки — 85–90 см от пола до рабочей поверхности. Это удобно для большинства пользователей.
Если кухня уже собрана, проверьте, соответствует ли высота духового шкафа этим параметрам. Стандартная глубина встраиваемого шкафа — 55–59 см, а варочной панели — 51–52 см. Панель не должна выступать за переднюю кромку столешницы.

Разметка под панель

1. Снимите мерки с варочной панели: длина, ширина, размеры выреза.
2. Перенесите контур на столешницу с помощью карандаша и угольника.
3. Внутри контура отметьте точки для сверления (обычно в углах).
4. Выпилите отверстие лобзиком или фрезером — ровные края предотвратят сколы и обеспечат плотную посадку.

После выпиливания обработайте краи герметиком или термостойкой лентой — это защитит древесноволокнистую плиту от влаги и деформации. Убедитесь, что панель встаёт в проём без усилий, но и без люфта.

Пошаговый монтаж индукционной панели над духовкой

Монтаж начинается с установки духового шкафа, затем — панели. Оба прибора должны быть отключены от сети.

Шаг 1: Установка духового шкафа

Шаг 2: Укладка теплоизоляции

Между верхней крышкой духового шкафа и местом установки панели рекомендуется проложить термостойкий материал:

• Минеральная вата (температура выдержки до 700 °C);
• Асбестовый картон (устаревший, но эффективный);
• Современные термоленты на основе стекловолокна.

Это снижает теплопередачу и защищает пластиковые элементы. Не используйте пенопласт, ПВХ или дерево — они могут воспламениться.

Шаг 3: Установка варочной панели

Шаг 4: Финальная проверка

Электрическое подключение: безопасность и стандарты

Индукционная панель требует стабильного и мощного питания. Подключение к общей розетке на 16 А недопустимо — это вызовет перегрузку и отключение автомата.
Оптимальный способ — прямое подключение к щитку через отдельную линию. Кабель прокладывается в гофре, без скруток и соединений. На выходе устанавливается силовая розетка (Schuko, 32–40 А) или клеммная коробка.

Схема подключения

• Фаза (L) — коричневый провод;
• Ноль (N) — синий;
• Заземление (PE) — жёлто-зелёный.

Никогда не путайте провода. Используйте мультиметр для проверки целостности цепи перед подачей напряжения.
Если панель и духовой шкаф подключаются к одной электросети, убедитесь, что их суммарная мощность не превышает допустимую нагрузку на линию. Например, если панель потребляет 7 кВт, а духовка — 3 кВт, общая нагрузка — 10 кВт (~43 А). Такой ток требует кабеля 10 мм² и автомат 50 А.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые:

• Недостаточный зазор. Установка панели слишком близко к духовке приводит к перегреву. Решение — всегда сверяться с инструкцией.
• Использование обычного кабеля. Провод 2,5 мм² не выдерживает нагрузки. Результат — оплавление изоляции. Используйте только 4–6 мм².
• Отсутствие УЗО. Без защиты от утечки тока риск поражения электричеством возрастает. УЗО обязательно.
• Закрытие вентиляции. Декоративные решётки или монтаж вплотную к стенам нарушают теплообмен. Оставляйте зазоры.
• Самостоятельная установка без знаний. Если вы не уверены в своих силах — вызовите специалиста. Это дешевле, чем ремонт после аварии.

Экспертное мнение

Вопросы и ответы

Заключение

Установка индукционной варочной панели над духовым шкафом — практичное и современное решение, которое экономит место и придаёт кухне эстетичный вид. Однако успех зависит от соблюдения технических норм, правильного выбора оборудования и аккуратного монтажа.
Важно не только купить совместимые приборы, но и обеспечить им условия для безопасной работы: достаточный зазор, качественную вентиляцию и надёжное электропитание. Экономия на проводке или игнорирование инструкций может привести к серьёзным последствиям.

• Проверяйте совместимость панели и духового шкафа до покупки.
• Соблюдайте минимальные зазоры и требования к вентиляции.
• Используйте отдельную линию питания с кабелем 4–6 мм² и УЗО.
• Теплоизоляция между приборами — обязательна при длительной эксплуатации.
• Электромонтаж должен выполнять квалифицированный специалист.
