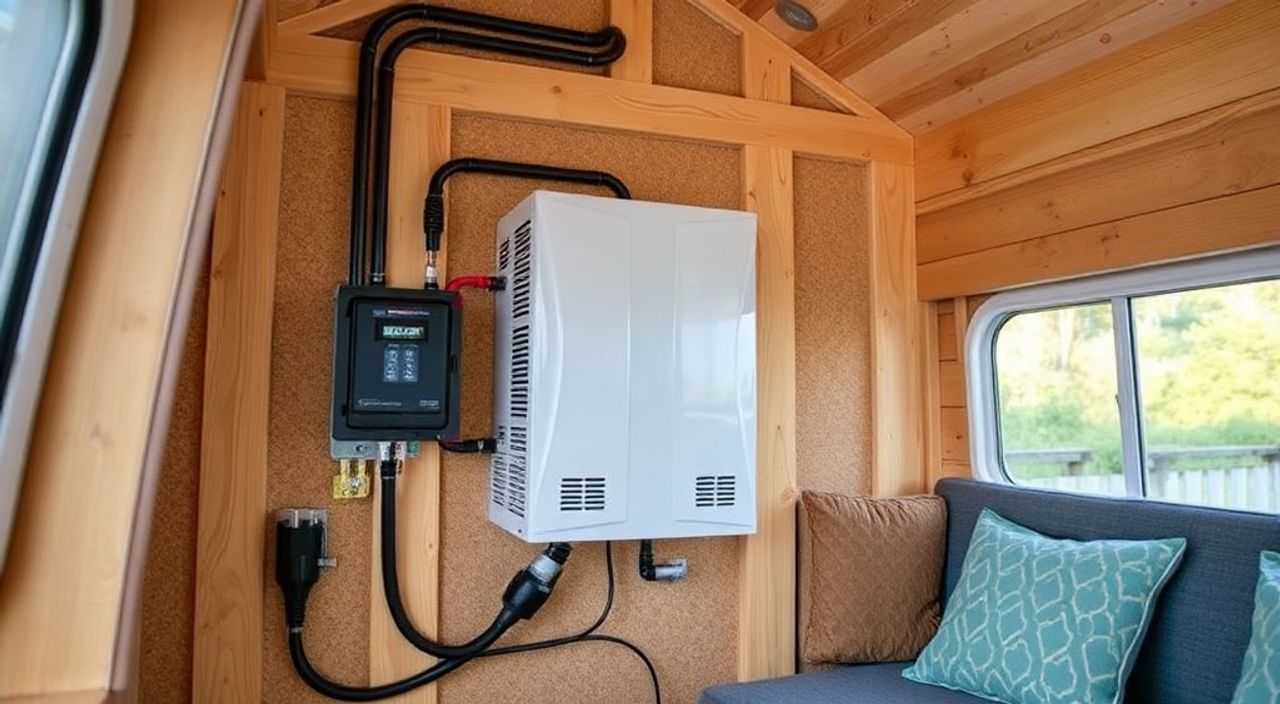

Как установить инвертор Victron в A-frame мини-дом — 10 советов

Инверторы Victron Energy — это выбор номер один для автономных энергосистем в мини-домах, особенно в компактных A-frame конструкциях, где каждый сантиметр и каждый ватт имеют значение. Установка инвертора в таком ограниченном пространстве требует тщательного планирования, понимания электрических схем и учета условий эксплуатации. Неправильная установка может привести к перегреву, снижению КПД или даже выходу оборудования из строя.

Выбор подходящей модели инвертора Victron для A-frame дома

A-frame мини-дома отличаются уникальной архитектурой: узкие стены, наклонные поверхности и ограниченное внутреннее пространство. Это напрямую влияет на выбор оборудования. Инвертор должен быть достаточно мощным, чтобы питать бытовые приборы, но при этом компактным и энергоэффективным.
Victron предлагает несколько линеек инверторов: Phoenix Inverter, MultiPlus и Quattro. Для мини-дома чаще всего выбирают серию MultiPlus — она сочетает функции инвертора, зарядного устройства и ИБП. Например, модель MultiPlus 12/3000/120-50 обеспечивает 3000 Вт выходной мощности, что достаточно для холодильника, насоса, освещения и даже чайника.

• Phoenix Inverter — базовый вариант, подходит для простых систем без резервного питания;
• MultiPlus — универсальное решение с возможностью параллельного подключения и работы от сети;
• Quattro — для сложных систем с двумя источниками питания (например, солнце + генератор).

Обратите внимание на напряжение: 12 В, 24 В или 48 В. Чем выше напряжение, тем меньше ток при той же мощности, а значит — меньше потери в кабелях. Если вы планируете систему мощностью свыше 2000 Вт, лучше выбирать 24 В или 48 В.

Как рассчитать необходимую мощность

Составьте список всех потребителей:

Суммарная пиковая нагрузка — около 2200 Вт. С запасом 20% нужен инвертор на 2600–3000 Вт. Учитывайте также пусковые токи: у холодильника они могут быть в 3–5 раз выше номинала.

Место установки: как найти оптимальное положение в условиях ограниченного пространства

В A-frame доме свободное место обычно сосредоточено в нижней части — под кроватью, в шкафах или в техническом отсеке. Инвертор нельзя устанавливать в спальне или жилой зоне из-за шума вентилятора и нагрева корпуса.
Оптимальные места:

• Технический шкаф в прихожей или под лестницей;
• Пространство под полом (при условии герметичности и доступа);
• Встроенный отсек в мебели (с вентиляционными решётками).

Инвертор должен быть установлен вертикально, с зазором не менее 10 см сверху и снизу для циркуляции воздуха. Не допускайте монтажа «впритык» к стенам или другому оборудованию.

Что проверить перед фиксацией

1. Доступ к клеммам и разъёмам после установки;
2. Устойчивость поверхности (нет вибраций);
3. Отсутствие влаги и конденсата;
4. Близость к аккумулятору (чем ближе — тем короче кабели, меньше потери).

Подготовка инструментов и материалов перед началом работ

Перед установкой убедитесь, что у вас есть всё необходимое. Работа с высокими токами требует точности и безопасности.
Необходимый инструмент:

• Набор ключей (включая торцевые);
• Отвёртки с изолированными ручками;
• Кабелерез или ножницы по металлу;
• Мультиметр;
• Термофен (для термоусадки);
• Изолента и кабельные стяжки.

Материалы:

• Кабели нужного сечения (см. таблицу ниже);
• Наконечники для кабелей (лужёные, под болтовое соединение);
• Предохранители и держатели;
• Автоматический выключатель постоянного тока;
• Гофротруба или кабель-канал.

Таблица выбора сечения кабеля

Для MultiPlus 12/3000 требуется ток до 250 А при 12 В — минимальное сечение 70 мм², лучше 95 мм².

Монтаж кабелей и подключение к аккумуляторам: правила и ошибки

Подключение инвертора начинается с аккумулятора. Это самая ответственная часть: высокие токи могут вызвать искру, нагрев или короткое замыкание.
Шаги:

1. Отключите все нагрузки и отсоедините аккумуляторы.
2. Проложите кабели от аккумулятора к месту установки инвертора. Старайтесь избегать резких изгибов.
3. Зачистите концы кабелей на 10–12 мм и обожмите наконечники.
4. Подключите «+» к соответствующей клемме на инверторе, затем «–».
5. Установите предохранитель на плюсовом проводе в пределах 30 см от аккумулятора.

Типичные ошибки

• Использование слишком тонких кабелей — перегрев и падение напряжения;
• Отсутствие предохранителя — риск возгорания при КЗ;
• Плохой контакт на клеммах — окисление и нагрев;
• Прокладка кабелей рядом с водопроводом или вентиляцией — риск повреждения.

Вентиляция и охлаждение: почему это критично в мини-доме

Инверторы Victron активно охлаждаются вентиляторами, особенно при нагрузке выше 50%. В замкнутом пространстве A-frame дома температура может быстро расти, что приводит к троттлингу (снижению мощности) или отключению.
Решения:

• Организуйте приток холодного воздуха снизу (через решётку);
• Обеспечьте выход горячего воздуха сверху;
• Используйте внешние вентиляторы при необходимости;
• Не закрывайте вентиляционные отверстия декоративными панелями.

Если температура внутри корпуса превышает 60 °C, инвертор снижает мощность. При 70 °C — отключается.

Как проверить эффективность охлаждения

• Запустите систему под нагрузкой (например, включите чайник);
• Через 15 минут проверьте температуру корпуса рукой (не должно быть обжигающе горячо);
• Используйте тепловизор или ИК-пистолет для точных измерений.

Интеграция с солнечными панелями и контроллером заряда

Victron идеально работает в связке с MPPT-контроллерами серии SmartSolar. Для A-frame дома часто используют наклонные крыши — отличное место для монтажа панелей.
Рекомендуемая схема:

• Солнечные панели → MPPT-контроллер → Аккумуляторы → Инвертор;
• Контроллер и инвертор соединяются по протоколу VE.Can или Bluetooth.

Преимущества такой интеграции:

• Автоматическая синхронизация режимов заряда;
• Единая система мониторинга через приложение;
• Функция PowerAssist — использование солнечной энергии для поддержки нагрузки.

Пример настройки PowerAssist

Если в доме включен чайник, а солнечные панели вырабатывают 800 Вт, инвертор использует эту энергию напрямую, снижая разряд аккумуляторов.

Настройка и программирование через VE.Configure и приложение VictronConnect

После физического монтажа необходимо настроить инвертор. Victron предлагает два способа: через компьютер с программой VE.Configure и через смартфон с приложением VictronConnect.
Основные параметры:

• Режим работы (инвертор, ИБП, гибрид);
• Напряжение аккумулятора (12/24/48 В);
• Тип аккумулятора (AGM, Gel, Lithium);
• Пороги отключения по низкому напряжению;
• Настройка вентилятора (тихий режим при низкой нагрузке).

Для литиевых аккумуляторов важно указать правильный тип (например, LiFePO4), иначе алгоритм заряда будет некорректным.

Советы по настройке

• Включите функцию «Dynamic Battery Scaling», если используете литий;
• Установите порог отключения при 11,8 В (для 12 В системы);
• Активируйте Bluetooth для удалённого контроля.

Электрическая защита и автоматика: предохранители, автоматы, заземление

Без защиты система становится опасной. Victron рекомендует использовать DC-автоматы и предохранители на всех участках высокого тока.
Схема защиты:

• На плюсе от аккумулятора — предохранитель (250 А для 3000 Вт инвертора);
• На входе в инвертор — DC-автомат (можно комбинировать с разъединителем);
• Заземление корпуса инвертора — обязательное требование.

Заземление особенно важно в мини-доме на колёсах — оно защищает от пробоя при повреждении изоляции.

Типы предохранителей

• ANL — надёжные, но требуют держатель;
• MC4 — для солнечных панелей;
• Blade — для низких токов (до 100 А).

Тестирование системы и диагностика неисправностей

После сборки проведите комплексное тестирование:

1. Проверьте все соединения на затяжку.
2. Включите аккумулятор и подайте питание на инвертор.
3. Запустите VictronConnect и убедитесь, что устройство определяется.
4. Подключите нагрузку (лампу, чайник) и проверьте работу.
5. Проследите за показаниями напряжения и температурой.

Частые проблемы:

• Инвертор не включается — проверьте питание и предохранитель;
• Ошибка «Low Voltage» — разряжен аккумулятор или плохой контакт;
• Перегрев — недостаточная вентиляция;
• Шум вентилятора — норма при нагрузке выше 50%, но можно настроить тише.

Используйте журнал событий в приложении VictronConnect для анализа сбоев.

Долгосрчная эксплуатация: обслуживание и модернизация

Инвертор Victron рассчитан на 10+ лет работы, но требует ухода. Раз в 6 месяцев проверяйте:

• Состояние кабелей и клемм;
• Очистку вентиляционных отверстий от пыли;
• Напряжение холостого хода аккумуляторов;
• Работу вентилятора.

Со временем можно модернизировать систему:

• Добавить ещё один инвертор в параллель для увеличения мощности;
• Подключить генератор через автоматический переключатель;
• Увеличить ёмкость аккумуляторов.

Victron поддерживает масштабируемость — вы можете начать с 2000 Вт и вырасти до 10 кВт.

Заключение

Установка инвертора Victron в A-frame мини-доме — это комплексная задача, требующая внимания к деталям. От выбора модели до настройки программного обеспечения каждый этап влияет на безопасность, эффективность и долговечность системы. Главное — не спешить, соблюдать правила электромонтажа и использовать качественные материалы.

• Выбирайте инвертор с запасом по мощности и подходящим напряжением (12/24/48 В).
• Монтируйте оборудование в хорошо вентилируемом, доступном месте.
• Используйте кабели большого сечения и обязательно устанавливайте предохранители.
• Интегрируйте инвертор с солнечными панелями через SmartSolar контроллер.
• Регулярно обновляйте прошивку и проводите техническое обслуживание.
