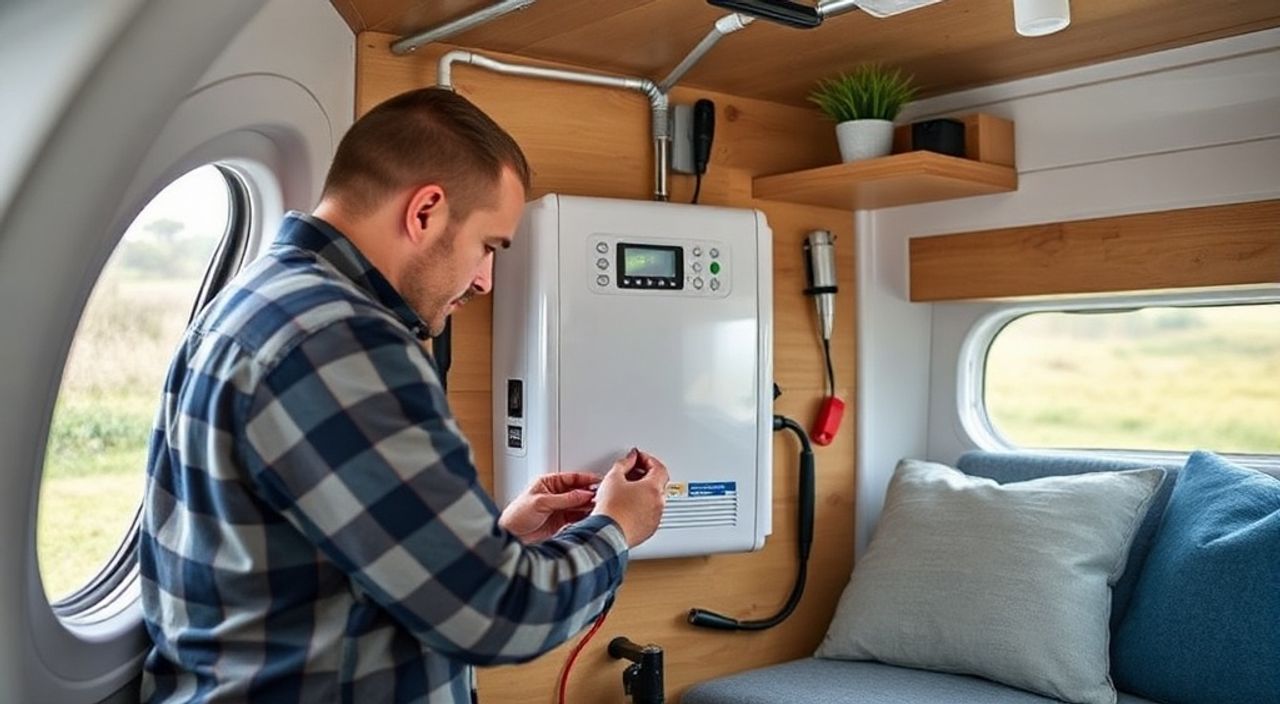

Как установить инвертор Victron в дом-капсула — 15 советов

Инверторы Victron — это надежные и эффективные решения для автономного энергоснабжения, особенно в компактных жилых пространствах, таких как дом-капсула. Установка такого оборудования требует внимания к деталям: от выбора места монтажа до правильной интеграции с другими элементами электросистемы. При грамотном подходе вы получите стабильное питание для бытовой техники, возможность заряжать аккумуляторы от разных источников и полный контроль через приложение.

Выбор подходящей модели инвертора Victron

Перед установкой важно определиться с моделью инвертора. Для домов-капсул, где важны компактность и энергоэффективность, чаще всего выбирают серии MultiGrid, Quattro или Phoenix Smart. MultiGrid идеально подходит, если вы планируете временное подключение к городской сети, например, на стоянке. Quattro — двухнаправленный инвертор, который позволяет работать с двумя входами (сеть и генератор), но он крупнее и дороже.

Phoenix Smart IP43 — отличный выбор для автономных систем. Он компактен, имеет степень защиты IP43, что позволяет устанавливать его даже во влажных помещениях. Мощность варьируется от 800 Вт до 3000 Вт, чего достаточно для освещения, холодильника, ноутбука и даже небольшого обогревателя.

При выборе ориентируйтесь на пиковую и номинальную нагрузку. Например, микроволновая печь мощностью 1200 Вт может потреблять до 1800 Вт при старте. Учитывайте запас минимум 20–30%.

Место установки: требования и рекомендации

Расположение инвертора напрямую влияет на его срок службы и безопасность. Оптимально разместить устройство как можно ближе к аккумулятору — не более 1,5 метра. Это снижает потери в кабелях и риск перегрева.

Инвертор должен находиться в сухом, хорошо вентилируемом месте. Избегайте установки в нишах без циркуляции воздуха, например, за закрытыми шкафами. Температура окружающей среды — от -10°C до +50°C. Не допускайте попадания влаги и пыли.

Учитывайте уровень шума. Хотя Victron работает тихо, вентилятор может включаться при нагрузке. Не ставьте устройство возле спального места. Лучше — в техническом отсеке или под полом.

Подготовка к монтажу: инструменты и материалы

Для установки вам понадобятся:

• Ключи под гайки клемм (чаще всего 8 мм и 10 мм);
• Отвёртки (крестовые и плоские);
• Изолента или термоусадка;
• Кабельные наконечники (широкие, под болтовые соединения);
• Мультиметр для проверки напряжения;
• Кабели нужного сечения (о них ниже).

Обязательно отключите аккумулятор перед началом работ. Работа под напряжением опасна и может повредить электронику.

Как выбрать сечение кабеля

Сечение кабеля зависит от тока и длины линии. Используйте формулу: I = P / V, где P — мощность инвертора, V — напряжение аккумулятора (обычно 12 В или 24 В).

Например, инвертор 3000 Вт на 12 В потребляет до 250 А. По таблицам рекомендуется сечение не менее 70 мм² для длины до 1,5 м. Для 24 В — достаточно 35 мм².

Подключение к аккумулятору: безопасность и сечение кабелей

Подключение — самый ответственный этап. Начинайте с отключения аккумулятора. Подключайте сначала «плюс» от инвертора к «плюсу» аккумулятора, затем — «минус». Порядок важен: так вы снижаете риск короткого замыкания.

Используйте предохранитель на плюсовом проводе. Его номинал должен быть близок к максимальному току инвертора. Например, для 3000 Вт/12 В — предохранитель на 300 А. Устанавливайте его как можно ближе к клемме аккумулятора.

Клеммы должны быть затянуты с нужным моментом — обычно 5–6 Н·м. Перетяжка может повредить корпус, недостаточная затяжка — вызвать искрение и перегрев.

Как проверить качество соединения

После подключения включите аккумулятор и дайте нагрузку. Через 10 минут проверьте температуру клемм и кабелей. Они не должны быть горячими. Если есть нагрев — отключите систему и перепроверьте затяжку и сечение.

Заземление и защита цепей

Заземление — обязательное условие безопасности. Оно защищает от пробоя изоляции и поражения током. Подключите заземляющий провод (жёлто-зелёный) от корпуса инвертора к общей точке заземления, если она есть. В автономных системах часто используется «плавающая земля», но при подключении к сети — заземление обязательно.

Установите УЗО (устройство защитного отключения) на выходе инвертора, если питаете розеточные группы. Это особенно важно при использовании воды (душ, раковина). Также рекомендуется дифавтомат на 30 мА.

Где размещать автоматические выключатели

Автомат между аккумулятором и инвертором — не обязателен, но удобен для быстрого отключения. Если используется, выбирайте DC-автомат с номиналом выше максимального тока. Например, 300 А для 3000 Вт инвертора.

Интеграция с солнечными панелями и контроллером

Инвертор Victron работает в связке с MPPT-контроллером, например, SmartSolar. Для синхронизации используйте кабель VE.Direct или VE.Can. Это позволяет инвертору управлять зарядом и оптимизировать работу.

Если у вас несколько источников (солнце, сеть, генератор), настройте приоритеты в приложении VictronConnect. Например: солнце → аккумулятор → инвертор → сеть.

Подключение MPPT к аккумулятору должно быть параллельно с инвертором, но с отдельными кабелями. Не делайте «звездой» на одной клемме — это создаёт паразитные сопротивления.

Настройка через VE.Can и подключение к системе мониторинга

После физического монтажа настройте инвертор через приложение VictronConnect. Подключитесь по Bluetooth (в моделях с этой функцией) или через USB-адаптер.

Настройте профиль батареи: тип (AGM, Gel, LiFePO4), напряжение, ток заряда. Для литиевых аккумуляторов критично указать правильный алгоритм — иначе возможен перезаряд.

Включите функцию ESS (Energy Storage System), если хотите использовать солнечную энергию в первую очередь и сохранять резерв. Это снизит расход энергии из сети.

Что проверить в приложении

• Напряжение на входе и выходе;
• Температуру инвертора;
• Состояние аккумулятора (SOC);
• Журнал событий (ошибки, перегрузки).

Тестирование работы системы

После настройки проведите тест под нагрузкой. Включите несколько приборов одновременно: холодильник, лампу, ноутбук. Проверьте, не отключается ли инвертор, нет ли искажений в напряжении.

Затем создайте пиковую нагрузку — включите микроволновку или чайник. Убедитесь, что инвертор выдерживает стартовый ток и не переходит в защиту.

Проверьте работу при отключённой нагрузке: инвертор должен перейти в режим ожидания (standby) и потреблять минимальный ток (обычно 0,5–1 А).

Как измерить ток холостого хода

Используйте мультиметр в режиме амперметра. Подключите последовательно в цепь минусового провода. При отсутствии нагрузки значение должно быть в пределах, указанных в документации.

Типичные ошибки при установке и как их избежать

• Слишком длинные кабели: увеличивают сопротивление и риск падения напряжения. Решение — монтировать инвертор ближе к аккумулятору.
• Использование кабелей от автомобиля: они не рассчитаны на постоянный ток. Применяйте только кабели для постоянного тока (DC).
• Пропуск заземления: создаёт угрозу безопасности. Заземляйте всегда, когда возможно.
• Неправильные настройки батареи: могут привести к её повреждению. Проверяйте тип и параметры в приложении.
• Игнорирование вентиляции: вызывает перегрев и преждевременный выход из строя. Обеспечьте свободный доступ воздуха.

Чек-лист перед запуском

1. Проверено расположение и крепление инвертора.
2. Подключены кабели нужного сечения.
3. Установлен предохранитель на плюсе.
4. Выполнено заземление корпуса.
5. Настроена связь с контроллером заряда.
6. Проверены параметры в VictronConnect.
7. Проведено тестирование под нагрузкой.

Экспертное мнение

Вопросы и ответы

Заключение

Установка инвертора Victron в дом-капсулу — это ключевой шаг к комфорту и энергетической независимости. Грамотный монтаж обеспечивает стабильную работу всех электроприборов, продлевает срок службы оборудования и гарантирует безопасность.

• Выбирайте модель под реальные потребности, с запасом по мощности.
• Размещайте инвертор близко к аккумулятору, в сухом и вентилируемом месте.
• Используйте кабели нужного сечения и обязательно устанавливайте предохранитель.
• Настройте систему через VictronConnect и протестируйте под нагрузкой.
• Не пренебрегайте заземлением и защите от перегрузок — это основа безопасности.
